Khi cần thay đổi ngưỡng báo hiệu và bảo vệ từ 230V xuống 220V thì con quay biến trở VR cần nâng lên phía trên hay giảm xuống phía dưới?

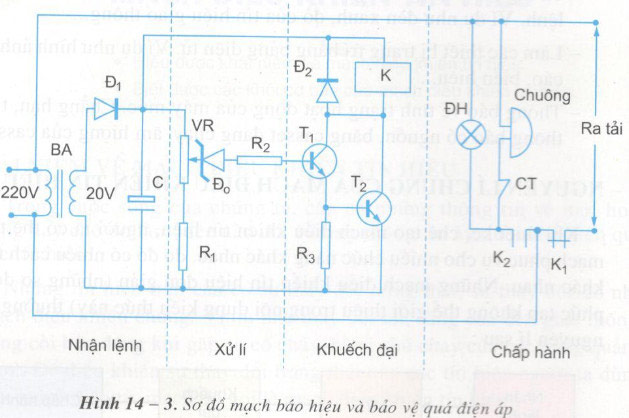

Trong sơ đồ mạch điện hình 14 - 3, khi cần thay đổi ngưỡng báo hiệu và bảo về từ 230V xuống 220V thì con chạy biến trở VR cần nâng lên phía trên hay giảm xuống phía dưới? Vì sao?

3
3 Câu trả lời
  • Ma Kết
    Ma Kết

    Rơ le K hút khi T1,T2 dẫn điện áp từ VR vượt quá ngưỡng đánh thủng của đíốt ổn áp Đ0. việc đặt ngưỡng cho Đ0 nhờ VR. Đầu biến trờ nối với Đo càng xuống thấp (gần về phía R1) thì điện áp trên ĐO càng thấp, lúc đó điện áp nguồn phải cao lên mới đủ ngưỡng đánh thủng Đ0. Ngược lại đẩu nối với Đ0 càng lên cao (gần về phía Đ1) thì điện áp trên Đ0 càng cao. điện áp nguồn dù thấp hơn cũng đủ ngưỡng đánh thủng Đ0. Vậy VR phải nâng lên phía trên.

    Trả lời hay
    1 Trả lời 27/11/21
    • Xucxich14
      Xucxich14

      Con chạy VR càng cao thì ngưỡng bảo vệ càng thấp → Khi cần thay đổi ngưỡng báo hiệu và bảo vệ từ 230V xuống 220V thì con quay VR cần nâng lên trên.

      Trả lời hay
      1 Trả lời 27/11/21
      • Song Ngư
        Song Ngư

        Trong bài Giải bài tập SGK Công nghệ 12 bài 14 có đáp án đó bạn ơi

        0 Trả lời 27/11/21
