I. Khái niệm

Câu hỏi trang 50 SGK Công nghệ 10 CD

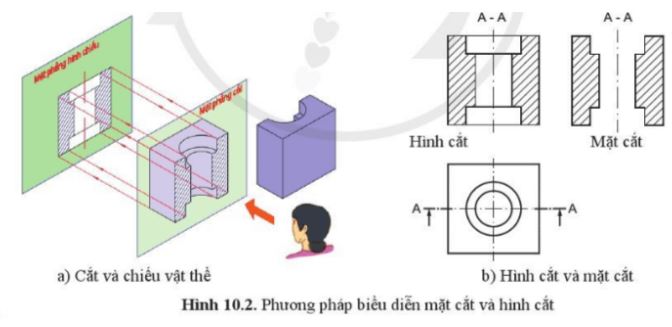

Quan sát hình 10.2b, hình 10.2c và cho biết sự khác nhau giữa hình cắt và mặt cắt

Lời giải

Sự khác nhau giữa hình cắt và mặt cắt:

- Mặt cắt: biểu diễn đường bao ngoài của vật thể nằm trên mặt phẳng cắt.

- Hình cắt: biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.

II. Mặt cắt

Câu hỏi trang 51 SGK Công nghệ 10 CD

Có mấy loại mặt cắt và được sử dụng khi nào?

Lời giải

Có 2 loại mặt cắt:

- Mặt cắt rời: được đặt bên ngoài hình chiếu, được sử dụng khi đường bao mặt cắt phức tạp.

- Mắt cắt chập: được đặt tại vị trí mặt phẳng cắt, sử dụng khi đường bao mặt cắt đơn giản.

Câu hỏi 1 trang 51 SGK Công nghệ 10 CD

Vị trí của mặt phẳng cắt trên hình chiếu hình 10.4a và 10.4b thể hiện như thế nào?

Lời giải

Vị trí của mặt phẳng cắt trên hình chiếu hình 10.4a và 10.4b thể hiện :

+ Hình 10.4a: được đặt bên ngoài hình chiếu, có thể được đặt ở vị trí bất kì trên bản vẽ và phải có kí hiệu kèm theo.

+ Hình 10.4b: được đặt tại vị trí mặt phẳng cắt đi qua ngay trên hình chiếu, đường bao ngoài được vẽ bằng nét liền mảnh.

Câu hỏi 2 trang 51 SGK Công nghệ 10 CD

Mặt cắt rời ( hình 10.4a) và mặt cắt chập (hình 104b) khác nhau như thế nào về nét vẽ và vị trí đặt mặt cắt só với hình chiếu?

Lời giải

Mặt cắt rời (hình 10.4a) và mặt cắt chập (hình 10.4b) khác nhau về nét vẽ và vị trí đặt mặt cắt so với hình chiếu:

- Nét vẽ:

+ mặt cắt rời: nét liền đậm

+ mặt cắt chập: nét liền mảnh

- Vị trí đặt mặt cắt:

+ mặt cắt rời: đặt bên ngoài hình chiếu

+ mặt cắt chập: đặt tại vị trí mặt phẳng cắt đi qua ngay trên hình chiếu.

III. Hình cắt

Câu hỏi trang 52 SGK Công nghệ 10 CD

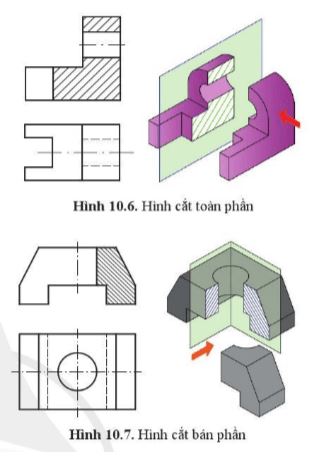

Quan sát hình 10.7 cho biết phần hình cắt đặt ở phía nào của trục đối xứng?

Tại sao không thể hiện nét đứt bên phần hình chiếu?

Lời giải

- Phần hình cắt đặt ở phía nửa bên kia của trục đối xứng, đối xứng với phần hình chiếu.

- Vì phần hình cắt nó nằm gọn về một bên so với trục đối xứng.

Câu hỏi trang 53 SGK Công nghệ 10 CD

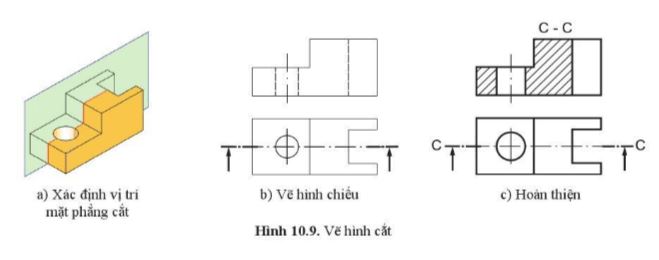

Quan sát hình 10.9b cho biết:

Tại sao khi vẽ hình cắt đứng, nét cắt được vẽ trên hình chiếu bằng?

Hướng mũi tên cho biết phần nào của vật thể được bỏ đi?

Dựa vào nét cắt, cho biết phàn đặc, phần rỗng mà mặt phẳng cắt đi qua.

Lời giải

- Do vị trí hình cắt đứng, khi cắt theo hướng chiếu đó, nét cắt ảnh hưởng tới hình chiếu bằng của vật thể.

- Hướng mũi tên chỉ hướng chiếu xác định vị trí mặt phẳng cắt. Hướng mũi tên trong hình cho biết phần mặt phẳng đứng bị bỏ đi.

- Theo nét cắt, phần đặc mặt phẳng đi qua là khối hình chữ U (hình chiếu cạnh); phần rỗng mặt phẳng đi qua là lỗ hình trụ.
