Nêu tên gọi, mô tả hình dạng và ứng dụng các loại nét vẽ

Hãy nêu tên gọi, mô tả hình dạng và ứng dụng các loại nét vẽ thường dùng.

3
3 Câu trả lời
  • Nhân Mã
    Nhân Mã

    - Nét liền đậm: A1: đường bao thấy, cạnh thấy

    - Nét liền mảnh:

    + B1: Đường kích thước

    + B2: Đường gióng

    + B3: Đường gạch gạch trên mặt cắt

    - Nét lượn sóng: C1: Đường giới hạn một phần hình cắt

    - Nét đứt mảnh: F1: Đường bao khuất, cạnh khuất

    - Nét gạch chấm mảnh:

    + G1: đường tâm

    + G2: đường trục đối xứng

    Trả lời hay
    4 Trả lời 23/09/21
    • Người Nhện
      Người Nhện

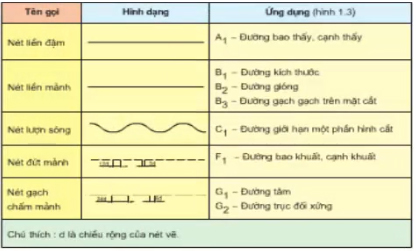

      Tên gọi, hình dạng, ứng dụng của các loại nét vẽ thường dùng được biểu diễn dưới bảng:

      Nêu tên gọi, mô tả hình dạng và ứng dụng các loại nét vẽ

      Trả lời hay
      3 Trả lời 23/09/21
      • Su kem
        0 Trả lời 23/09/21
