Giải bài tập SGK Công nghệ lớp 11 bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật

Giải bài tập SGK Công nghệ lớp 11 bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật được VnDoc.com sưu tầm và tổng hợp. Tài liệu sẽ giúp các em hệ thống lại những kiến thức đã học trong bài, định hướng phương pháp giải các bài tập cụ thể. Chúc các em học tốt!

VnDoc.com xin gửi tới bạn đọc bài viết Giải bài tập SGK Công nghệ lớp 11 bài 1 để bạn đọc cùng tham khảo. Bài viết đượ VnDoc.com tổng hợp gồm 5 câu bài tập trong sách giáo khoa môn Công nghệ lớp 11 bài 1 về tiêu chuẩn trình bày bả vẽ kĩ thuật. Mời các bạn cùng tham khảo chi tiết và tải về tại đây.

Câu 1 trang 10 SGK Công nghệ 11

Tại sao phải quy định các tiêu chuẩn về bản vẽ kĩ thuật?

Trả lời:

Bản vẽ kĩ thuật là phương tiện thông tin dùng trong các lĩnh vực kĩ thuật và đã trớ thành “ngôn ngữ" chung dùng trong kĩ thuật. Vì vậy, nó phải được xây dựng theo các quy tắc thống nhất được quy định trong các tiêu chuẩn về bản vẽ kĩ thuật.

Bài tập 1 trang 10 SGK Công nghệ 11

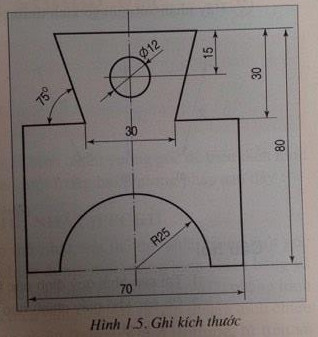

Tập vẽ các loại đường nét (vẽ lại hình 1.5)

Trả lời:

Giải bài tập SGK Công nghệ lớp 11 bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật

Câu 2 trang 10 SGK Công nghệ 11

Có các khổ giấy chính nào dùng cho bản vẽ kĩ thuật?

Trả lời:

Các khổ giấy chính là:

Kí hiệu

AO

A1

A2

A3

A4

Kích thước (mm)

1189 X 841

841 X 594

594 X 420

420 X 297

297 X 210

Tham khảo thêm: Việc quy định các khổ giấy có liên quan gì đến các thiết bị sản xuất giấy và in ấn?

Bài tập 2 trang 10 SGK Công nghệ 11

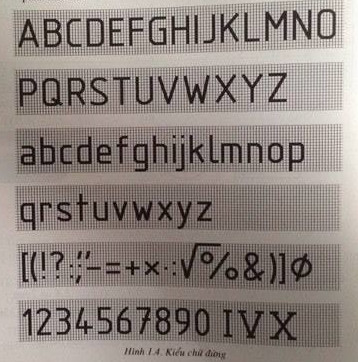

Tập kẻ chữ tên trường, lớp (viết theo kiểu chữ ở hình 1.4)

Trả lời:

Giải bài tập SGK Công nghệ lớp 11 bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật

Câu 3 trang 10 SGK Công nghệ 11

Tỉ lệ là gì?

Trả lời:

Tỉ lệ là tỉ số giữa kích thước đo được trên hình biếu diễn của vật thể và kích thước thực tương ứng trên vật thể đó.

Tham khảo thêm: Tỉ lệ là gì?

Câu 4 trang 10 SGK Công nghệ 11

Hãy nêu tên gọi, mô tả hình dạng và ứng dụng các loại nét vẽ thường dùng.

Trả lời:

  • Nét liền đậm: A1: đường bao thấy, cạnh thấy
  • Nét liền mảnh:
    • B1: Đường kích thước
    • B2: Đường gióng
    • B3: Đường gạch gạch trên mặt cắt
  • Nét lượn sóng: C1: Đường giới hạn một phần hình cắt
  • Nét đứt mảnh: F1: Đường bao khuất, cạnh khuất
  • Nét gạch chấm mảnh:
    • G1: đường tâm
    • G2: đường trục đối xứng

Câu 5 trang 10 SGK Công nghệ 11

Khi ghi kích thước cần thể hiện chữ số, đường gióng và đường kích thước như thế nào?

Trả lời:

  • Đường kích thước được vẽ bằng nét liền mảnh, song song với phần tử được ghi kích thước, ở đầu mút đường kích thước có vẽ mũi tên.
  • Đường gióng kích thước được vẽ bằng nét liền mảnh, thường kẻ vuông góc với đường kích thước và vượt quá đường kích thước khoảng 2 + 4mm.
  • Kích thước độ dài dùng đơn vị là milimét, trên bản vẽ không ghi đơn vị đo

Tham khảo thêm: Khi ghi kích thước cần thể hiện chữ số, đường gióng và đường kích thước như thế nào?
