Công nghệ 11 Cánh diều bài Ôn tập chủ đề 3: Các phương pháp gia công cơ khí
Công nghệ 11 Cánh diều bài Ôn tập chủ đề 3: Các phương pháp gia công cơ khí được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo và có thêm tài liệu giải SGK Công nghệ 11 Cánh diều nhé. Mời các bạn cùng theo dõi bài viết dưới đây.
Câu 1 trang 51 SGK Công nghệ 11 Cánh diều
Trình bày khái niệm về phương pháp gia công cơ khí.
Bài làm
Phương pháp gia công cơ khí là cách thức con người sử dụng sức lao động, máy móc tác động vào vật liệu cơ khí làm thay đổi hình dạng, kích thước, trạng thái hoặc tính chất của vật liệu để tạo ra các sản phẩm.
Câu 2 trang 51 SGK Công nghệ 11 Cánh diều
Trình bày tóm tắt các nội dung cơ bản của phương pháp đúc, rèn, hàn.
Bài làm
* Nội dung phương pháp đúc:
- Nấu chảy nguyên liệu đầu vào thành trạng thái lỏng, sau đó rót vào khuôn có hình dạng và kích thước như sản phẩm.
- Sản phẩm có hình dạng giống lòng khuôn đúc và kích thước phù hợp với yêu cầu.
- Gia công sản phẩm có hình dạng và kết cấu phức tạp, chế tạo phôi cho quá trình gia công cắt gọt.
* Phương pháp rèn:
- Sử dụng ngoại lực tác dụng lên phôi đã được nung nóng để làm biến dạng phôi về hình dáng và kết cấu mong muốn.
- Gia công sản phẩm có yêu cầu về độ cơ tính cao, chế tạo phôi cho gia công cắt gọt.
* Phương pháp hàn:
- Ghép nối các phần tử lại với nhau thành một khối thống nhất, sử dụng nhiệt để nung nóng vùng cần nối đến trạng thái nóng chảy, sau khi vật liệu tại vị trí hàn kết tinh tạo thành mối hàn sẽ gắn các phần tử với nhau.
- Gia công sản phẩm có kết cấu dạng hộp, dạng khung hoặc sản phẩm có yêu cầu độ kín.
Câu 3 trang 51 SGK Công nghệ 11 Cánh diều
Trình bày tóm tắt các nội dung cơ bản của phương pháp tiện, phay, khoan.
Bài làm
* Phương pháp tiện:
- Vật liệu trên phôi được bóc tách nhờ sự phối hợp giữa chuyển động quay tròn của phôi với chuyển động tịnh tiến của dụng cụ cắt.
- Thời gian gia công ngắn, dễ thao tác, độ chính xác gia công cao.
- Quá trình mòn của dụng cụ cắt diễn ra nhanh, khả năng tiết kiệm vật liệu thấp, khả năng tạo hình bị hạn chế.
- Thiết bị và dụng cụ: máy tiện và dao tiện.
* Phương pháp phay:
- Vật liệu trên phôi được bóc tách nhờ chuyển động quay tròn của dao phay với chuyển động tịnh tiến của phôi.
- Lưỡi cắt mòn ít, tuổi thọ dao phay cao.
- Năng suất thấp, tạo rung động mạnh, khó gia công chi tiết mỏng.
- Thiết bị và dụng cụ: máy phay và dao phay.
* Phương pháp khoan:
- Vật liệu trên phôi được bóc tách nhờ chuyển động quay tròn với chuyển động tịnh tiến.
- Chất lượng bề mặt gia công thấp.
- Năng suất cao, gia công được lỗ trên phôi đặc mà các phương pháp khác bị hạn chế.
Câu 4 trang 51 SGK Công nghệ 11 Cánh diều
Trình bày các bước cơ bản thực hành gia công trên máy tiện
Bài làm
Các bước cơ bản thực hành gia công trên máy tiện:
- Bước 1: Nghiên cứu bản vẽ chi tiết
- Bước 2: Chuẩn bị phôi
- Bước 3: Xác định thứ tự các nguyên công
- Bước 4: Lựa chọn thiết bị và dụng cụ gia công
- Bước 5: Xác định chế độ cắt
Câu 5 trang 51 SGK Công nghệ 11 Cánh diều

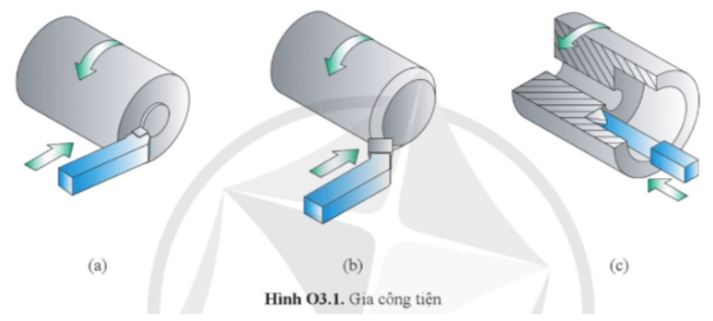

Quan sát các hình O3.1 và chỉ ra hình ảnh nào mô tả quá trình gia công tiện mặt đầu, tiện trụ tròn và tiện ren.
Bài làm
- Hình a: tiện mặt đầu
- Hình b: tiện trụ tròn
- Hình c: tiện ren
Câu 6 trang 51 SGK Công nghệ 11 Cánh diều
Trong các phương pháp gia công dưới đây, hãy cho biết phương pháp nào là phương pháp gia công không phoi, phương pháp gia công cắt gọt.
Phương pháp tiện | Phương pháp rèn tự do | |
Phương pháp đúc trong khuôn kim loại | Phương pháp khoan | |
Phương pháp hàn hồ quang | Phương pháp phay |
Bài làm
Phương pháp | Gia công không phoi | Gia công cắt gọt |
Phương pháp tiện | × | |
Phương pháp đúc trong khuôn kim loại | × | |
Phương pháp hàn hồ quang | × | |
Phương pháp rèn tự do | × | |
Phương pháp khoan | × | |
Phương pháp phay | × |
Câu 7 trang 51 SGK Công nghệ 11 Cánh diều
Sắp xếp các bước sau theo thứ tự thực hiện khi gia công một chi tiết đơn giản
Xác định chế độ cắt | Lựa chọn phôi | Nghiên cứu bản vẽ | Lựa chọn thiết bị và dụng cụ | Xác định thứ tự nguyên công |
(a) | (b) | (c) | (d) | (e) |
Bài làm
Sắp xếp các bước theo thứ tự thực hiện khi gia công một chi tiết đơn giản:
- Nghiên cứu bản vẽ (c)
- Lựa chọn phôi (b)
- Xác định thứ tự nguyên công (e)
- Lựa chọn thiết bị và dụng cụ (d)
- Xác định chế độ cắt (a)
------------------------------------------------
