Câu hỏi: Công dụng của hình cắt?

Trả lời:

Hình cắt được dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể. Phần vật thể bị mặt phẳng cắt qua được kẻ bằng nét gạch.

I. Khái niệm bản vẽ kĩ thuật

1. Khái niệm

Bản vẽ kĩ thuật (gọi tắt là bản vẽ) trình bày thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo các quy tắc thống nhất và thường vẽ theo tỉ lệ.

Bản vẽ kỹ thuật là ngôn ngữ để các kiến trúc sư, nhà thiết kế mô tả kích thước, hình dáng, đặc tính, vật liệu kỹ thuật… của các chi tiết, kết cấu, vật thể…

Cũng có thể nói bản vẽ kỹ thuật là tác phẩm mà ngành kỹ thuật tạo ra, nó là cầu nối giữa thiết kế, thi công và sử dụng sản phẩm của kỹ thuật. Trong bản vẽ kỹ thuật gồm các hình biểu diễn như hình cắt, hình chiếu, các yêu cầu kỹ thuật, số liệu ghi kích thước…

2. Phân loại

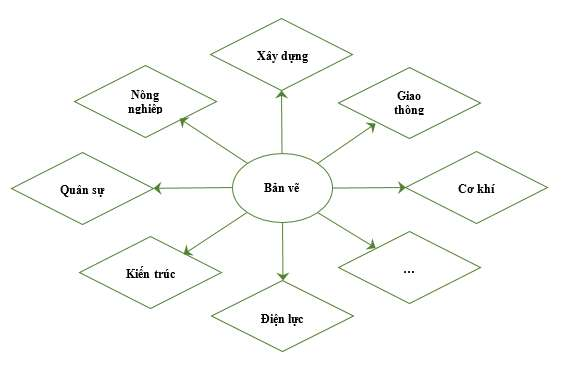

Phân loại bản vẽ kỹ thuật

Mỗi lĩnh vực kĩ thuật có loại bản vẽ riêng của ngành mình, trong đó có 2 loại bản vẽ thuộc hai lĩnh vực quan trọng là:

Bản vẽ cơ khí: gồm các bản vẽ liên quan đến thiết kế, chế tạo, lắp ráp, sử dụng … các máy và thiết bị

Bản vẽ xây dựng: gồm các bản vẽ liên quan đến thiết kế, thi công, sử dụng … các công trình kiến trúc và xây dựng

3. Bản vẽ kĩ thuật được:

- Vẽ bằng tay

- Bằng dụng cụ vẽ

- Bằng sự trợ giúp của máy tính điện tử

II. Khái niệm về hình cắt và mặt cắt

- Hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt gọi là mặt cắt.

- Hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt, gọi là hình cắt.

- Mặt cắt dùng để biểu diễn tiết diện vuông góc của vật thể. Dùng trong trường hợp vật thể có nhiều lỗ, rãnh.

- Hình cắt: có 3 loại

+ Hình cắt toàn bộ: sử dụng một mặt phẳng cắt dùng để biểu diễn hình dạng bên trong của vật thể.

+ Hình cắt bán phần: Hình biểu diễn gồm nửa hình cắt ghép với nửa hình chiếu, đường phân cách là đường tâm. Dùng để biểu diễn vật thể đối xứng.

+ Hình cắt cục bộ: biểu diễn một phần của vật thể dưới dạng hình cắt, đường giới hạn vẽ bằng nét lượn sóng.

Trên bản vẽ kĩ thuật thường dùng hình cắt để biểu diễn hình dạng bên trong của vật thể.

Phần vật thể bị mặt phẳng cắt cắt qua được kẻ bằng nét gạch gạch.

III. Bài tập trắc nghiệm

Câu 1: Trong các bản vẽ sau, đâu là bản vẽ kĩ thuật?

1. Bản vẽ cơ khí
2. Bản vẽ xây dựng
3. Cả A và B đều đúng
4. Cả A và B đều sai

Đáp án: C

Câu 2: Có mấy loại bản vẽ kĩ thuật?

1. 2
2. 3
3. Có nhiều loại
4. Đáp án khác

Đáp án: C

Vì mỗi lĩnh vực kĩ thuật đều có bản vẽ của ngành mình, bản vẽ cơ khí và bản vẽ xây dựng chỉ là 2 loại bản vẽ kĩ thuật thuộc hai lĩnh vực quan trọng.

Câu 3: Bản vẽ kĩ thuật được vẽ bằng

1. Tay
2. Dụng cụ vẽ
3. Sự trợ giúp của máy tính điện tử
4. Cả 3 đáp án trên

Đáp án: D

Câu 4: Bản vẽ cơ khí gồm các bản vẽ liên quan đến thiết kế, chế tạo, lắp ráp, sử dụng

1. Các máy móc
2. Các thiết bị
3. Cả A và B đều đúng
4. Cả A và B đều sai

Đáp án: C

Câu 5: Bản vẽ xây dựng gồm các bản vẽ liên quan đến thiết kế, thi công, sử dụng

1. Các công trình kiến trúc
2. Các công trình xây dựng
3. Cả A và B đều đúng
4. Cả A và B đều sai

Đáp án: C

Câu 6: Phát biểu nào sau đây đúng khi nói về bản vẽ kĩ thuật?

1. Là các thông tin kĩ thuật trình bày dưới dạng hình vẽ theo quy tắc thống nhất
2. Là các thông tin kĩ thuật trình bày dưới dạng các kí hiệu theo quy tắc thống nhất
3. Thường vẽ theo tỉ lệ
4. Cả 3 đáp án trên

Đáp án: D

Câu 7: Bản vẽ kĩ thuật được dùng trong quá trình nào?

1. Chế tạo
2. Lắp ráp
3. Vận hành và sửa chữa
4. Cả 3 đáp án trên

Đáp án: D

Câu 8: Bản vẽ kĩ thuật được xây dựng trên cơ sở

1. Hình chiếu vuông góc
2. Phép chiếu vuông góc
3. Hình biểu diễn ba chiều vật thể
4. Đáp án khác

Đáp án: A

Câu 9: Để biểu diễn rõ ràng bộ phận bên trong bị che khuất của vật thể, người ta dùng

1. Hình chiếu vuông góc
2. Hình cắt
3. Hình biểu diễn ba chiều vật thể
4. Đáp án khác

Đáp án: B

Câu 10: Hình cắt là hình biểu diễn phần vật thể ở

1. Trước mặt phẳng cắt
2. Sau mặt phẳng cắt
3. Trên mặt phẳng cắt
4. Dưới mặt phẳng cắt

Đáp án: B

-------------------------------------
