Giáo án Công nghệ lớp 12 bài 19: Máy thu thanh

Giáo án điện tử môn Công nghệ

Giáo án Công nghệ lớp 12 bài 19: Máy thu thanh được VnDoc sưu tầm và giới thiệu để có thể chuẩn bị giáo án và bài giảng hiệu quả, giúp quý thầy cô tiết kiệm thời gian và công sức làm việc. Giáo án môn Công nghệ 12 này được soạn phù hợp quy định Bộ Giáo dục và nội dung súc tích giúp học sinh dễ dàng hiểu bài học hơn.

I. MỤC TIÊU:

1. Kiến thức:

  • Hiểu rõ được sơ đồ khối của máy thu thanh.
  • Biết được nguyên lý của khối khuếch đại cao tần.

2. Kỹ năng: Vẽ được sơ đồ khối của máy thu thanh.

3. Thái độ: Có ý thức tìm hiểu máy thu thanh.

II. CHUẨN BỊ:

1. Chuẩn bị của giáo viên:

  • Nghiên cứu kĩ bài 19 SGK máy thu thanh, các tài liệu có liên quan.
  • Tranh vẽ hình 19.1, 19.2, 19.3 SGK.
  • Máy chiếu đa năng, máy thu thanh thật.

2. Chuẩn bị của học sinh:

  • Nghiên cứu kĩ bài 19 SGK máy thu thanh
  • Các tài liệu có liên quan.

III. TIẾN TRÌNH TỔ CHỨC DẠY HỌC:

1. Tổ chức và ổn định lớp:

2. Kiểm tra bài cũ: Vẽ mạch khuếch đại đẩy kéo?

3. Giới thiệu bài mới:

4. Các hoạt động dạy học:

Hoạt động 1: Tìm hiểu khái niệm máy về thu thanh.

Hoạt động của Giáo viên và Học sinh

Nội dung bài học

GV: Em hãy cho biết máy thu thanh là gì?

GV: Em hiểu thế nào là máy điều biên?

GV: Em hiểu thế nào là máy điều tần?

HS: trà lời theo hiểu biết cùa mình về máy thu thanh.

I. Khái niệm về máy thu thanh

1. Khái niệm: là thiết bị điện tử thu sóng điện từ ngoài không gian.

2. Phân loại:

Máy điều biên (AM)

Máy điều tần (FM)

Hoạt động 2: Tim hiểu sơ đồ lhối và nguyên lý hoạt động của máy thu thanh

- GV giới thiệu sơ đồ khối của máy thu thanh

- GV vừa trình bày chức năng của từng khối vừa liên hệ thực tế.

- GV giải thích các thuật ngữ : sóng cao tần, sóng mang cao tần, sóng trung tần, sóng âm tần, chọn sóng, dao động ngoại sai

- Dựa vào chức năng của các khối hãy mô tả nguyên lí làm việc chung của máy thu thanh?

- Vì sao cần có dao động ngoại sai? nếu không có tầng dao động ngoại sai thì máy có làm việc được không? (máy thu thanh kđ thẳng)

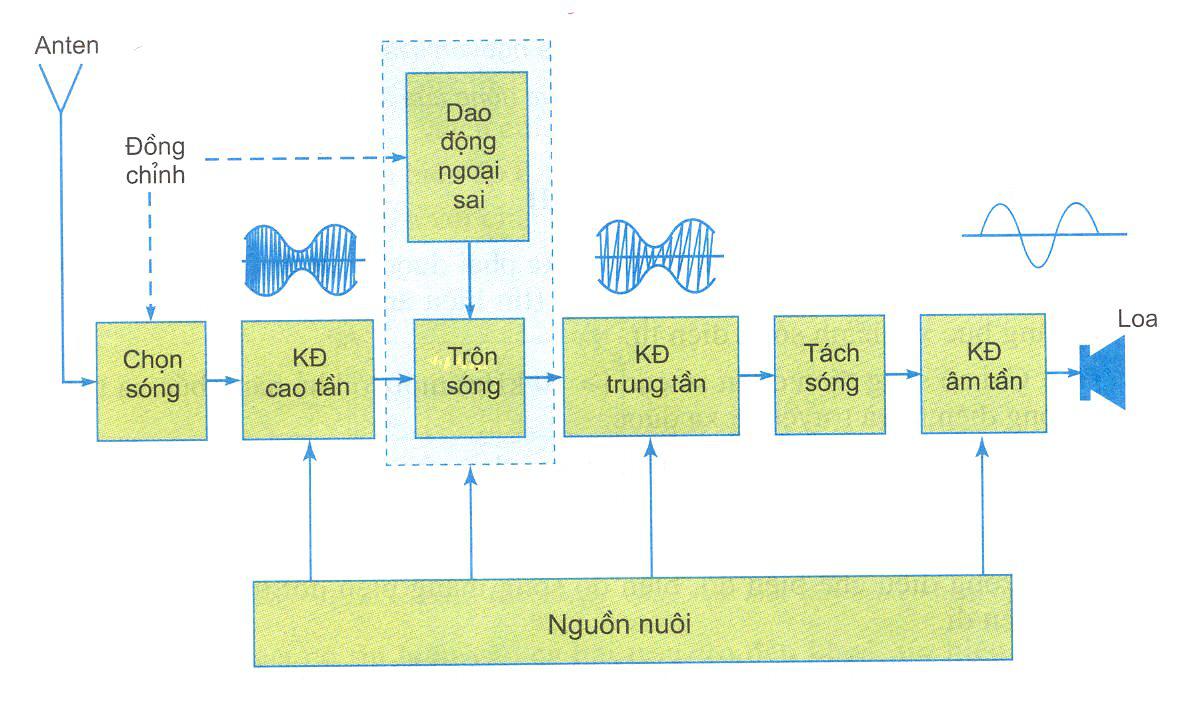

1. Sơ đồ khối thu thanh:

Gồm các khối chính:

- Khối kđ cao tần.

- Khối dao động ngoại sai.

- Khối trộn sóng

- Khối kđ trung tần

- Khối tách sóng

- Khối kđ âm tần

2. Nguyên lí của máy thu thanh:

giáo án môn công nghệ lớp 12

Hoạt động 3: Giới thiệu nguyên lí làm việc của khối tách sóng

- Nhiệm vụ của mạch tách sóng là gì?

(tách sóng âm ra khỏi sóng mang cao tần, đây là một khâu điển hình của máy thu thanh)

- GV giới thiệu sơ đồ của mạch tách sóng. Sau đó đặt 1 số câu hỏi:

+ Sóng đưa vào khối tách sóng là tín hiệu gì ? đưa từ khối nào tới?

+ Sóng đưa ra khối tách sóng là tín hiệu gì? đưa tới khối nào?

+ Chức năng của điốt D và tụ C ở trong mạch làm gì?

+ Vì sao tách sóng thường dùng điốt tiếp điểm?

+ Nếu tụ lọc bị hỏng thì hiện tượng gì xảy ra?

III. Nguyên lí làm việc của khối tách sóng:

Sóng vào là sóng trung tần, nhờ điôt tách sóng D và tụ lọc sóng mang nên sóng ra là sóng một chiều (sóng âm ban đầu)

giáo án môn công nghệ lớp 12

5. Củng cố kiến thức bài học:

  • Máy thu thanh AM và FM khác nhau ở những điểm nào?
  • Để thu được sóng của các đài khác nhau là chúng ta tác động vào những khối nào của máy thu?
  • Nếu không có tụ ở mạch tách sóng mạch tách sóng có lấy được sóng âm tần không? Tại sao?
  • Hướng dẫn trả lời các câu hỏi sgk.

6. Nhận xét và dặn dò chuẩn bị bài học kế tiếp.
