1. Lý thuyết Công nghệ 11 bài 2

1.1. Phương pháp chiếu góc thứ nhất (PPCG 1)

1.1.1. Xây dựng nội dung

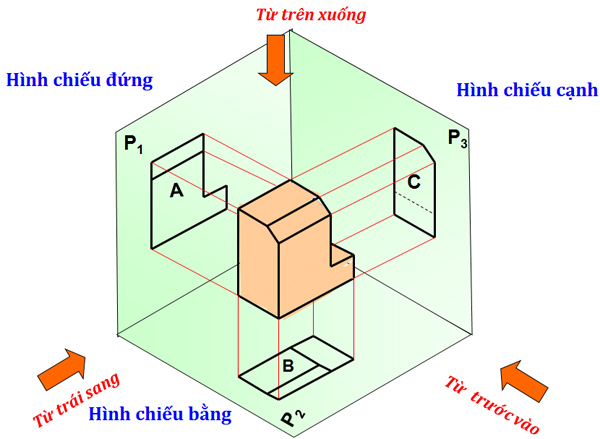

Hình 1. Phương pháp chiếu góc thứ nhất

1.1.2. Phương pháp

Chiếu vật thể lên ba mặt phẳng P1, P2, P3 ta thu được các hình chiếu vuông góc tương ứng trên đó là A, B, C:

A: Hình chiếu đứng

B: Hình chiếu cạnh

C: Hình chiếu cạnh

Đường biểu diễn:

Các đường bao thấy sẽ thể hiện bằng nét liền đậm

Các đường khuất sẽ thể hiện bằng nét gạch mảnh (nét đứt)

Các đường tâm, đường trục sẽ thể hiện bằng nét gạch chấm mảnh

1.1.3. Vị trí các hình chiếu trên bản vẽ

Nếu ta chọn mặt phẳng hình chiếu đứng P1 là mặt phẳng bản vẽ, ta sẽ phải xoay P2 và P3 về cùng mặt phẳng với P1 bằng cách:

Xoay P2 xuống phía dưới một góc 90o

Xoay P3 sang phải một góc 90o

Khi đó ta sẽ thu được hình chiếu vuông góc của vật thể trên mặt phẳng bản vẽ

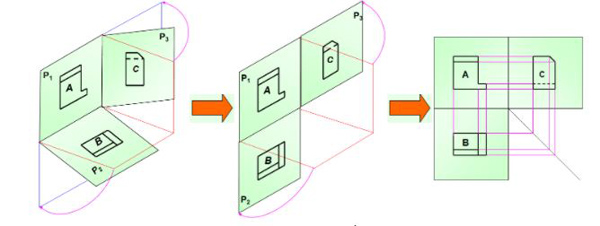

Hình 2. Vị trí các hình chiếu theo PPCG1

Khi đó trên bản vẽ kĩ thuật:

Hình chiếu bằng B đặt dưới hình chiếu đứng A

Hình chiếu cạnh C sẽ đặt bên phải hình chiếu đứng A

=> Phương pháp này được sử dụng phổ biến ở nước ta và hầu hết các nước châu Âu.

1.2. Phương pháp chiếu góc thứ ba (PPCG 3)

1.2.1. Xây dựng nội dung

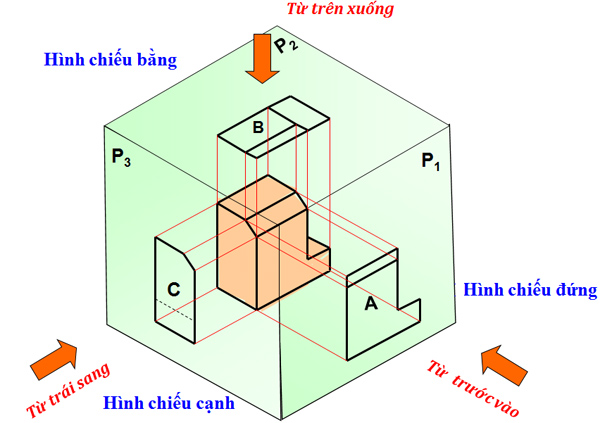

Hình 3. Phương pháp chiếu góc thứ ba

1.2.2. Phương pháp

Chiếu vật thể lên ba mặt phẳng P1, P2, P3 ta thu được các hình chiếu vuông góc tương ứng trên đó là A, B, C:

A: Hình chiếu đứng

B: Hình chiếu cạnh

C: Hình chiếu cạnh

Đường biểu diễn:

Các đường bao thấy sẽ thể hiện bằng nét liền đậm

Các đường khuất sẽ thể hiện bằng nét gạch mảnh (nét đứt)

Các đường tâm, đường trục sẽ thể hiện bằng nét gạch chấm mảnh

1.2.3. Vị trí các hình chiếu

Chọn mặt phẳng hình chiếu đứng P1 là mặt phẳng bản vẽ

Xoay P2 lên trên một góc 90o

Xoay P3 sang trái một góc 90o

Khi đó ta cũng sẽ thu được hình chiếu vuông góc của vật thể trên mặt phẳng bản vẽ

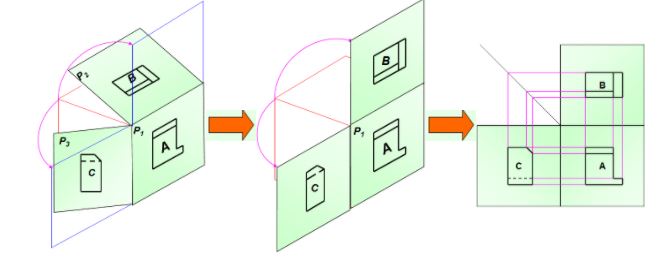

Hình 4. Vị trí các hình chiếu theo PPCG 3

Khi đó trên bản vẽ kĩ thuật:

Hình chiếu bằng B đặt phía trên hình chiếu đứng A

Hình chiếu cạnh C đặt ở bên trái hình chiếu đứng A

=> Phương pháp này được sử dụng phổ biến ở các nước châu Mỹ và một số nước khác

2. Trắc nghiệm Công nghệ 11 bài 2

Câu 1: Trong phương pháp chiếu góc thứ nhất, mặt phẳng hình chiếu cạnh đặt ở:

A. phía sau vật thể
B. bên trên vật thể
C. bên phải vật thể
D. bên trái vật thể

Câu 2: Trong phương pháp chiếu góc thứ nhất vị trí hình chiếu bằng được đặt ở đâu trong bản vẽ?

A. Ở trên hình chiếu bằng
B. Đặt tùy ý
C. Ở dưới hình chiếu đứng
D. Góc bên phải bản vẽ

Câu 3: Trong phương pháp chiếu góc thứ nhất sau khi chiếu vật thể lên các mặt phẳng hình chiếu để hình chiếu bằng, hình chiếu cạnh cùng nằm trên mặt phẳng hình chiếu đứng thì:

A. mặt phẳng hình chiếu bằng được xoay lên trên 900, mặt phẳng hình chiếu cạnh được xoay sang trái 900
B. mặt phẳng hình chiếu bằng được xoay xuống dưới 900, mặt phẳng hình chiếu cạnh được xoay sang phải 900
C. mặt phẳng hình chiếu bằng được xoay xuống dưới 900, mặt phẳng hình chiếu cạnh được xoay sang trái 900
D. mặt phẳng hình chiếu bằng được xoay lên trên 900, mặt phẳng hình chiếu cạnh được xoay sang phải 900

Câu 4: Trong phương pháp chiếu góc thứ nhất vị trí hình chiếu đứng được đặt ở đâu trong bản vẽ?

A. Ở trên hình chiếu bằng
B. Góc bên phải bản vẽ
C. Đặt tùy ý
D. Ở dưới hình chiếu bằng

Câu 5: Có bao nhiêu phương pháp chiếu góc:

A. 1 cách
B. 2 cách
C. 3 cách
D. vô số

Câu 6: Phương pháp chiếu nào thường được nước ta và các nước châu âu thường dùng:

A. Phương pháp chiếu góc thứ nhất
B. Phương pháp chiếu góc thứ ba
C. Cả hai phương pháp
D. Không có phương pháp nào

Câu 7: Phương pháp chiếu nào thường được các nước châu mỹ và một số nước khác dùng:

A. Phương pháp chiếu góc thứ nhất
B. Phương pháp chiếu góc thứ ba
C. Cả hai phương pháp trên
D. Không có phương pháp nào cả

Câu 8: Để các hình chiếu cùng nằm trên một mặt phẳng thì sau khi chiếu theo PPCG phải quay mặt phẳng hình chiếu bằng và mặt phẳng hình chiếu cạnh một góc bao nhiêu?

A. 300
B. 900
C. 450
D. 1200

Câu 9: Trong PPCG3, hình chiếu bằng được đặt như thế nào so với hình chiếu đứng?

A. Bên trái
B. Ở trên
C. Ở dưới
D. Bên phải

Câu 10: Đối với phương pháp chiếu góc thứ ba thì:

A. Mặt phẳng hình chiếu cạnh xoay phải 900
B. Mặt phẳng hình chiếu cạnh xoay trái 900
C. Mặt phẳng hình chiếu cạnh xoay lên 900
D. Mặt phẳng hình chiếu cạnh xoay xuống 900
