1. Lý thuyết Công nghệ 11 bài 4

1.1. Khái niệm hình cắt và mặt cắt

1.1.1. Cách xây dựng

Giả sử dùng một mặt phẳng tưởng tượng song song với một mặt phẳng hình chiếu cắt vật thể ra làm hai phần. Chiếu vuông góc phần vật thể ở sau mặt phẳng cắt lên mặt phẳng hình chiếu song song với mặt phẳng cắt đó.

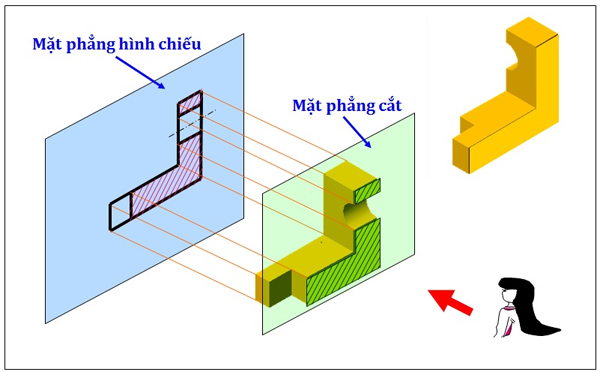

Hình 1. Xây dựng hình cắt và mặt cắt

1.1.2. Các khái niệm

Hình biểu diễn đường bao của vật thể trên mặt phẳng cắt gọi là mặt cắt

Hình 1.1. Mặt cắt

Hình biểu diễn mặt cắt và đường bao của vật thể sau mặt phẳng cắt gọi là hình cắt

Hình 1.2. Hình cắt

Lưu ý: Mặt cắt được thể hiện bằng đường kẻ gạch gạch.

1.2. Mặt cắt

Mặt cắt dùng để biểu diễn tiết diện vuông góc của vật thể. Dùng trong trường hợp vật thể có nhiều phần lỗ, rãnh.

1.2.1. Mặt cắt chập

Mặt cắt chập được vẽ ngay trên hình chiếu tương ứng, đường bao của mặt cắt được vẽ bằng nét liền mảnh

Mặt cắt chập dùng để biểu diễn vật thể có hình dạng đơn giản

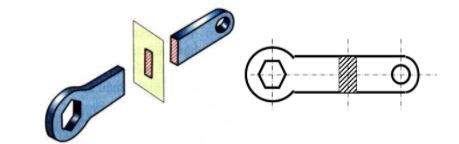

Hình 2.1. Hình biểu diễn mặt cắt chập của vật thể

1.2.2. Mặt cắt rời

Mặt cắt rời được vẽ ở ngoài hình chiếu tương ứng, đường bao của mặt cắt được vẽ bằng nét liền đậm

Mặt cắt được vẽ gần hình chiếu và liên hệ với hình chiếu bằng nét gạch chấm mảnh

Hình 2.2. Hình biểu diễn mặt cắt rời của vật thể

1.3. Hình cắt

Tùy theo cấu tạo của vật thể mà dùng các loại hình cắt khác nhau.

1.3.1. Hình cắt toàn bộ

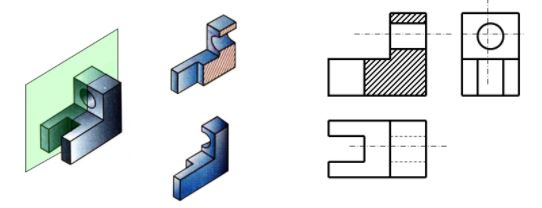

Hình 3.1. Hình cắt toàn bộ

Sử dụng một mặt phẳng cắt để chia vật thể thành hai phần

Dùng biểu diễn hình dạng bên trong của vật thể

1.3.2. Hình cắt một nửa: (bán phần)

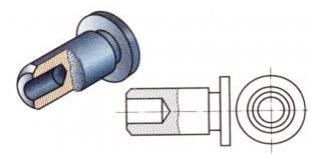

Hình 3.2. Hình cắt một nửa

Hình cắt một nửa là hình biểu diến môt nửa hình cắt ghép với một nửa hình chiếu và được ngăn cách nhau bằng nét gạch chấm mảnh

Biểu diễn những vật thể có tính chất đối xứng

Chú ý: Các nét đứt ở nửa hình chiếu đã được thể hiện trên nửa hình cắt nên ta không cần vẽ

1.3.3. Hình cắt cục bộ: (riêng phần)

Là hình biểu diễn một phần vật thể dưới dạng hình cắt

Được ngăn cách với phần còn lại của vật thể bằng nét gạch chấm mảnh

Chú ý: Đường giới hạn của phần hình cắt vẽ bằng nét lượn sóng

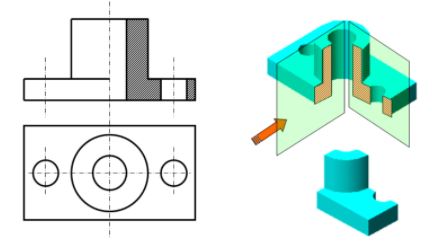

Hình 3.3. Hình cắt cục bộ

2. Trắc nghiệm Công nghệ 11 bài 4

Câu 1: Để giới hạn một phần hình cắt cục bộ ta dùng:

A. Nét liền mảnh
B. Nét liền đậm
C. Nét lượn sóng
D. Đường gạch chéo

Câu 2: Hình cắt là:

A. Hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt
B. Hình biểu diễn các đường bao của vật thể trước mặt phẳng cắt
C. Hình biểu diễn mặt cắt và các đường bao của vật thể trước mặt phẳng cắt
D. Hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt

Câu 3: Mặt cắt được thể hiện bằng:

A. Đường khuất
B. Nét gạch chấm mảnh
C. Nét lượn sóng
D. Đường gạch gạch

Câu 4: Mặt phẳng cắt là:

A. Mặt phẳng vuông góc với một mặt phẳng hình chiếu và cắt vật thể ra làm hai phần
B. Mặt phẳng đi ngang qua vật thể
C. Mặt phẳng song song với một mặt phẳng hình chiếu và cắt vật thể ra làm hai phần
D. Mặt phẳng song song với một mặt phẳng hình chiếu

Câu 5: Mặt cắt dùng để biểu diễn hình dạng tiết diện:

A. Song song với hình chiếu của vật thể
B. Vuông góc với vật thể
C. Vuông góc với hình chiếu của vật thể
D. Song song với vật thể

Câu 6: Mặt cắt nào được vẽ ngay trên hình chiếu?

A. Mặt cắt một nửa
B. Mặt cắt toàn bộ
C. Mặt cắt chập
D. Mặt cắt rời

Câu 7: Điền vào chỗ trống: "Mặt cắt là hình biểu diễn các ....................của vật thể nằm trên mặt phẳng cắt".

A. đường bao thấy
B. đường bao khuất
C. đường bao
D. đường giới hạn

Câu 8: Mặt cắt nào được vẽ ở ngoài hình chiếu?

A. Mặt cắt toàn bộ
B. Mặt cắt chập
C. Mặt cắt rời
D. Mặt cắt một nửa

Câu 9: Hãy xác định hình chiếu đứng và hình chiếu bằng của vật thể dưới đây:

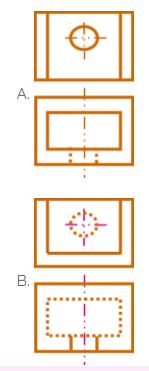

Câu 10: Hãy chọn mặt cắt trên hình chiếu đứng đúng nhất của vật thể sau:
