1. Lý thuyết Công nghệ 11 bài 1

1.1. Khổ giấy

Có 05 loại khổ giấy, kích thước như sau:

  • A0: 1189 x 841(mm)
  • A1: 841 x 594 (mm)
  • A2: 594 x 420 (mm)
  • A3: 420 x 297 (mm)
  • A4: 297 x 210 (mm)

Quy định khổ giấy để thống nhất quản lí và tiết kiệm trong sản xuất

Các khổ giấy chính được lập ra từ khổ giấy A0

Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

Hình 1. Các khổ giấy chính

Mỗi bản vẽ đều có khung vẽ và khung tên. Khung tên được đặt ở góc phải phía dưới bản vẽ

Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

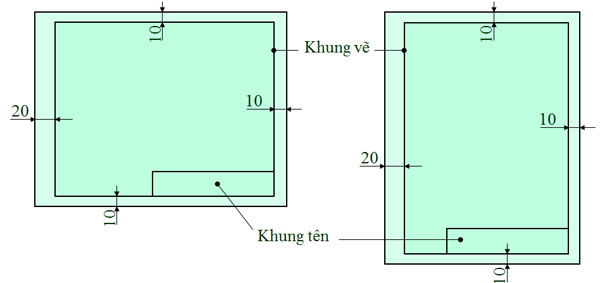

Hình 2. Khung vẽ và khung tên

1.2. Tỷ lệ

Tỷ lệ là tỷ số giữ kích thước dài đo được trên hình biểu diễn của vật thể và kích thước thực tương ứng đo được trên vật thể đó.

Có 03 loại tỷ lệ:

· Tỷ lệ 1:1 – tỷ lệ nguyên hình

· Tỷ lệ 1:X – tỷ lệ thu nhỏ

· Tỷ lệ X:1 – tỷ lệ phóng to

1.3. Nét vẽ

1.3.1. Các loại nét vẽ

Nét liền đậm:

A1: Đường bao thấy

A2: Cạnh thấy

Nét liền mảnh:

B1: Đường kích thước

B2: Đường gióng

B3: Đường gạch gạch trên mặt cắt

Nét lượn sóng:

C1: Đường giới hạn một phần hình cắt

Nét đứt mảnh:

F1: Đường bao khuất, cạnh khuất

Nét gạch chấm mảnh:

G1: Đường tâm

G2: Đường trục đối xứng

Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

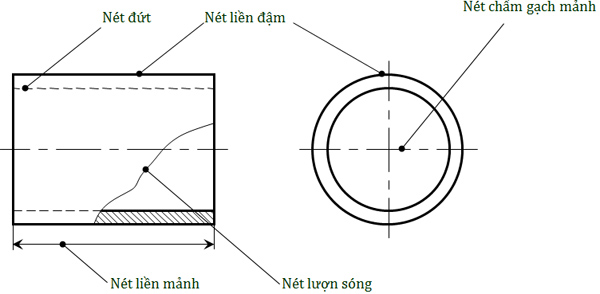

Hình 3. Các loại nét vẽ

1.3.2. Chiều rộng nét vẽ

0,13; 0,18; 0,25; 0,35; 0,5; 0,7; 1,4 và 2mm. Thường lấy chiều rộng nét đậm bằng 0,5mm và nét mảnh bằng 0,25mm.

1.4. Chữ viết

1.4.1. Khổ chữ

Khổ chữ: (h) là giá trị được xác định bằng chiều cao của chữ hoa tính bằng mm. Có các khổ chữ: 1,8; 2,5; 14; 20mm

Chiều rộng: (d) của nét chữ thường lấy bằng 1/10h

1.4.2. Kiểu chữ

Thường dùng kiểu chữ đứng hoặc nghiêng 750

Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

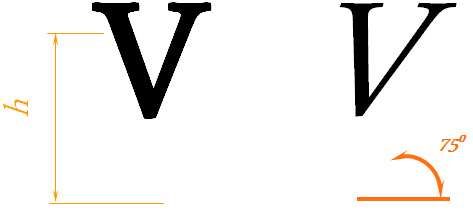

Hình 4. Kiểu chữ

1.5. Ghi kích thước

Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

Hình 5. Ghi kích thước

1.5.1. Đường kích thước

Vẽ bằng nét liền mảnh, song song với phần tử được ghi kích thước.

1.5.2. Đường gióng kích thước

Vẽ bằng nét liền mảnh thường kẻ vuông góc với đường kích thước, vượt quá đường kích thước một đoạn ngắn.

1.5.3. Chữ số kích thước

Chỉ trị số kích thước thực (khoảng sáu lần chiều rộng nét).

1.5.4. Ký hiệu: Ø, R

2. Trắc nghiệm Công nghệ 11 bài 1

Câu 1: Đường bao khuất và cạnh khuất được vẽ bằng nét:

A. đứt mảnh
B. liền đậm
C. liền mảnh
D. lượn sóng

Câu 2: Có mấy loại nét vẽ thường gặp trong bản vẽ kĩ thuật?

A. 4
B. 5
C. 3
D. 2

Câu 3: Bản vẽ kĩ thuật là:

A. các thông tin kĩ thuật được trình bày dưới dạng đồ họa theo một quy tắc thống nhất
B. các thông tin kĩ thuật được trình bày dưới dạng văn bản theo một quy tắc thống nhất
C. các thông tin kĩ thuật được trình bày dưới dạng đồ họa
D. các thông tin kĩ thuật được trình bày dưới dạng văn bản

Câu 4: Tỉ lệ 1:2 là tỉ lệ gì?

A. Phóng to
B. Thu nhỏ
C. Nguyên hình
D. Nâng cao

Câu 5: Khổ giấy A4 có kích thước tính theo mm là:

A. 420×210
B. 279×297
C. 420×297
D. 297×210

Câu 6: Những khổ giấy chính dùng trong bản vẽ kĩ thuật là:

A. A1, A2, A3, A4, A5
B. A0, A1, A2, A3, A4
C. A4
D. A1, A2, A3, A4

Câu 7: Cách ghi kích thước nào sau đây là đúng?

A. Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật
B. Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

C. Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật
D. Công nghệ 11 Bài 1 Tiêu chuẩn trình bày bản vẽ kỹ thuật

Câu 8: Từ khổ giấy A1 ta chia được mấy khổ giấy A4?

A. 8
B. 4
C. 6
D. 2

Câu 9: Chiều rộng của nét liền đậm thường lấy là:

A. 0,75 mm
B. 0,25 mm
C. 1 mm
D. 0,5 mm

Câu 10: Nét gạch chấm mảnh để vẽ các đường nào sau đây?

A. Đường tâm, trục đối xứng
B. Đường gióng
C. Đường kích thước
D. Đường bao thấy

3. Giải bài tập SGK Công nghệ lớp 11 bài 1
