Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản vừa được VnDoc.com biên tập và xin gửi tới bạn đọc cùng tham khảo. Bài viết được tổng hợp gồm có lý thuyết bài 3, tổng hợp các câu trắc nghiệm và giải bài tập SGK Công nghệ lớp 11 bài 3. Mời các bạn cùng tham khảo chi tiết và tải về tại đây nhé.

1. Lý thuyết Công nghệ 11 Bài 3

1.1. Chuẩn bị

Dụng cụ vẽ: Bộ dụng cụ vẽ kĩ thuật (thước, êke, compa,...), bút chì cứng và bút chì mềm, tẩy,...

Vật liệu: Giấy vẽ khổ A4, giấy kẻ ô hoặc kẻ li

Tài liệu: Sách giáo khoa Công nghệ 11

Đề bài: Vật mẫu hoặc hình biểu diễn ba chiều của vật thể

1.2. Nội dung thực hành

Lập bản vẽ trên khổ giấy A4 ba hình chiếu và các kích thước của vật thể đơn giản từ vật mẫu hoặc từ hình ảnh ba chiều của vật thể. Lấy ví dụ vật thể là giá đỡ hình chữ L.

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

Hình 1. Vật thể hình chữ L

1.3. Các bước tiến hành

Bước 1: Quan sát vật thể, phân tích hình dạng và chọn hướng chiếu vuông góc với các bề mặt của vật thể để biểu diễn hình dạng vật thể

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

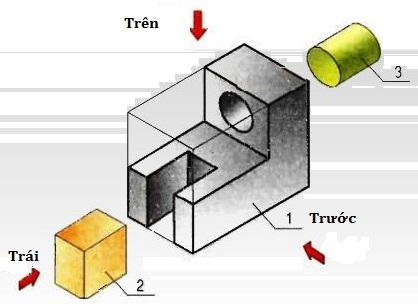

Hình 2. Cấu tạo giá đỡ hình chữ L

Hình dạng:

Hình chữ L nội tiếp khối hình chữ nhật

Phần nằm ngang có rãnh hình hộp chữ nhật

Phần đứng có lỗ hình trụ nằm ngang

Hướng chiếu:

Hướng chiếu đứng: từ truớc vào

Hướng chiếu bằng: từ trên xuống

Hướng chiếu cạnh: từ trái sang

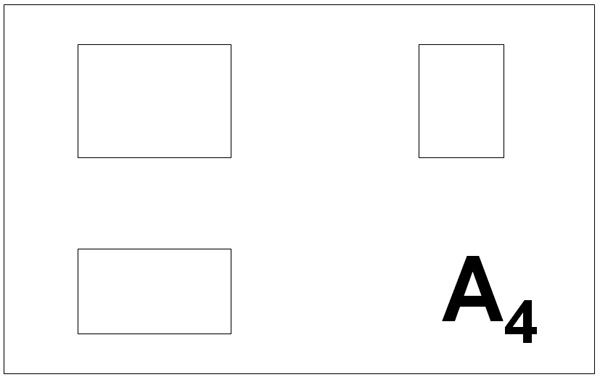

Bước 2: Chọn tỉ lệ thích hợp với khổ giấy A4 và kích thước của vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài hình chiếu bằng nét liền mảnh

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

Hình 3. Bố trí các hình chiếu

Bước 3: Lần lượt vẽ bằng nét liền mảnh từng phần của vật thể với các đường gióng giữa các hình chiếu của từng phần

a. Vẽ khối chữ L

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

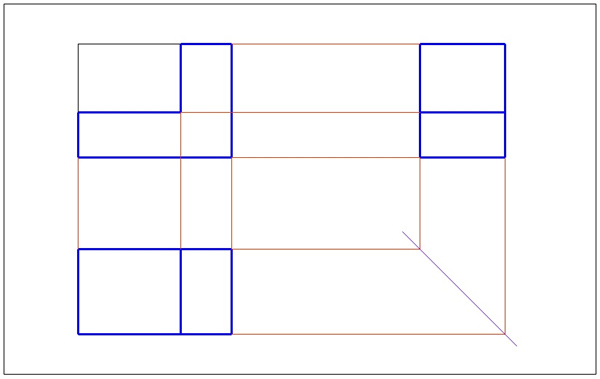

Hình 4. Vẽ khối chữ L

b. Vẽ rãnh hình hộp

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

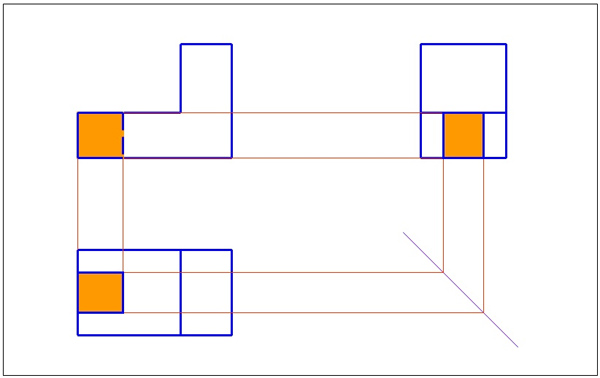

Hình 5. Vẽ rãnh hình hộp

c. Vẽ lỗ trụ

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

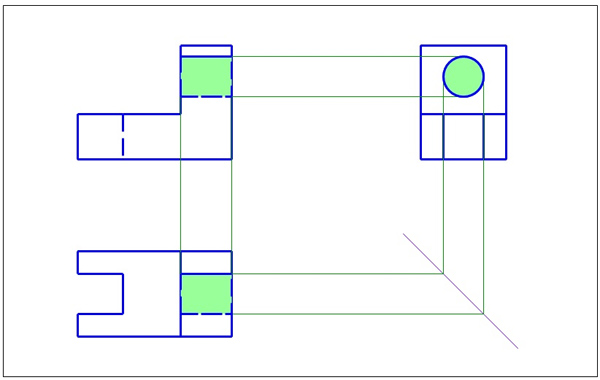

Hình 6. Vẽ lỗ trụ

Bước 4: Tô đậm các nét thấy, đường bao thấy của vật thể trên hình chiếu, dùng nét đứt biểu diễn các cạnh khuất, đường bao khuất

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

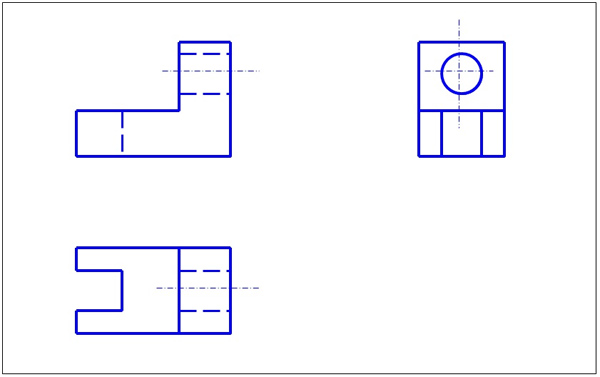

Hình 7. Tô đậm các nét

Bước 5: Kẻ các đường gióng, đường ghi kích thước và con số kích thước trên các hình chiếu

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

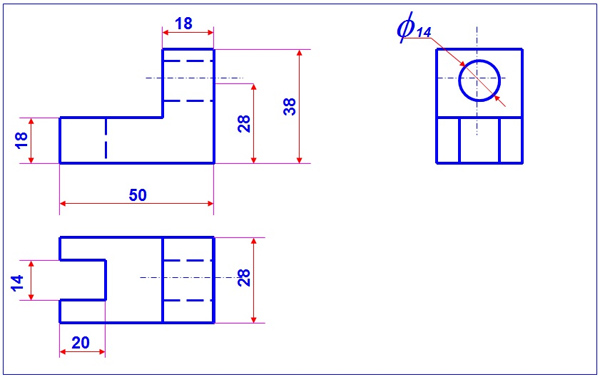

Hình 8. Ghi kích thước

Giá chữ L có kích thước như sau:

Khối chữ L: Chiều dài 50, chiều cao 38, chiều rộng 28 và chiều dày 18

Rãnh hình hộp: chiều rộng 14, chiều dài 20 và chiều cao 18

Lỗ hình trụ: đường kính Ø14, chiều dài 18 và tâm lỗ cách đáy dưới 28

Bước 6: Kẻ khung bản vẽ, khung tên, ghi nội dung

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

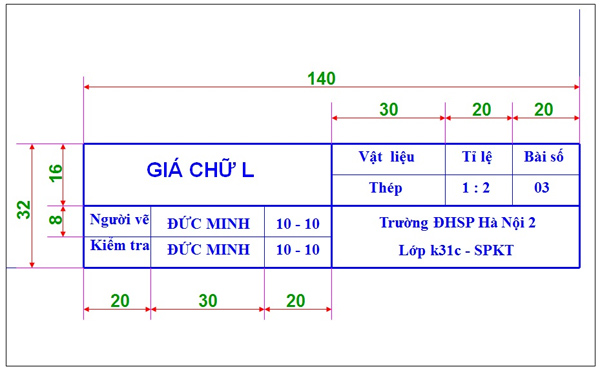

Hình 9. Mẫu khung tên

Công nghệ 11 Bài 3 Thực hành Vẽ các hình chiếu của vật thể đơn giản

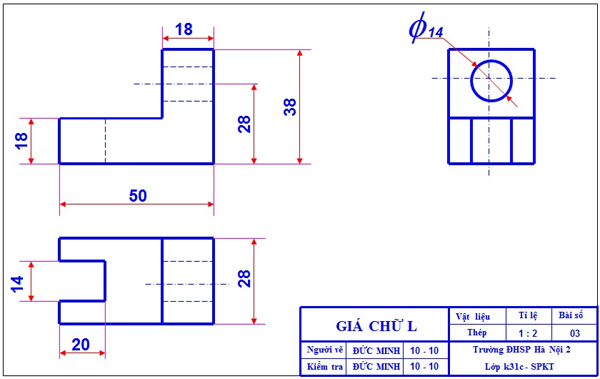

Hình 10. Bản vẽ hoàn chỉnh

2. Trắc nghiệm Công nghệ 11 Bài 3

Câu 1: Hình chiếu vuông góc của một vật thể gồm:

A. Hình chiếu đứng
B. Hình chiếu cạnh
C. Hình chiếu bằng
D. Cả A, B và C

Câu 2: Nét liền đậm dùng để vẽ:

A. Đường bao thấy
B. Đường bao khuất, cạnh khuất
C. Đường kích thước, đường gióng
D. Cả A, B, C đều sai

Câu 3: Hình chiếu của một vật thể là:

A. Phần thấy của vật đối với mặt phẳng hình chiếu
B. Phần thấy của vật đối với người quan sát
C. Phần thấy của vật đối với mặt phẳng bản vẽ
D. Cả A, B, C đều sai

Câu 4: Nét liền mảnh dùng để vẽ:

A. Đường kích thước
B. Đường gạch
C. Đường gióng
D. Cả A, B, C đều đúng

Câu 5: Nét gạch chấm mảnh dùng để vẽ:

A. Đường tâm
B. Đường kích thước, đường gióng
C. Đường bao khuất
D. Cả A, B, C đều sai
