Giải SBT Vật lý 9 bài 24: Từ trường của ống dây có dòng điện chạy qua
SBT Vật lý 9 bài 24
Giải SBT Vật lý 9 bài 24: Từ trường của ống dây có dòng điện chạy qua hướng dẫn trả lời các câu hỏi trong sách bài tập Vật lý 9 trang 54, 55, 56, giúp các em học sinh nâng cao kỹ năng giải Lý 9 và học tập môn Vật lý lớp 9. Chúc các em học tốt.
Bài 24.1 trang 54 SBT Vật lý 9

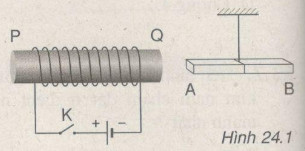

Một cuộn dây được đặt sao cho trục của nó nằm dọc theo thanh nam châm như hình 24.1. Đóng công tắc K, thọat tiên ta thấy thanh nam châm bị đẩy ra xa.
a. Đầu B của thanh nam châm là cực Bắc hay cực Nam?
b. Sau đó có hiện tượng gì xảy ra với thanh nam châm?
c. Nếu ngắt công tắc K, thanh nam châm sẽ ra sao? Giải thích.
Trả lời:
a) Đầu B của thanh nam châm là cực Nam.
b) Thanh nam châm xoay đi và đầu B (cực Nam) của nó bị hút về phía đầu Q (cực Bắc) của cuộn dây.
c) Ngắt công tắc K: Thanh nam châm sẽ xoay trở lại, nằm dọc theo hướng Nam - Bắc như khi chưa có dòng điện. Bởi vì bình thường, thanh nam châm tự do khi đã đứng cân bằng luôn chỉ hướng Nam - Bắc.
Bài 24.2 trang 54 SBT Vật lý 9
Hai cuộn dây có dòng điện được treo đồng trục và gần nhau (hình 24.2).
a. Nếu dòng điện chạy trong cuộn dây có chiều như trên hình vẽ thì hai cuộn dây hút nhau hay đẩy nhau?
b. Nếu đổi chiều dòng điện của một trong hai cuộn thì tác dụng giữa chúng có gì thay đổi?
Trả lời:
a) Hai cuộn dây đẩy nhau.
b) Hai cuộn dây hút nhau.
Bài 24.3 trang 54 SBT Vật lý 9

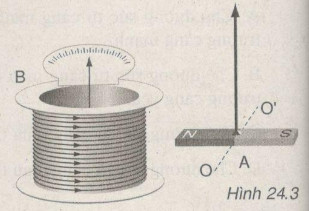

Hình 24.3 mô tả cấu tạo của dụng cụ để phát hiện dòng điện (một loại điện kế). Dụng cụ này gồm một ống dây B, trong lòng B có một thanh nam châm A nằm thăng bằng, vuông góc với trục ống dây và có thể quay quanh một trục đặt giữa thanh, vuông góc với mặt phẳng trang giấy.
a. Nếu dòng điện điện qua cuộn dây B có chiều được đánh dấu như hình vẽ thì kim chỉ thị quay sang bên phải hay bên trái?
b. Hai chốt của điện kế này có cần đánh dấu dương hay âm không?
Trả lời:
a) Kim chỉ thị quay sang bên phải.
b) Hai chốt của điện kế này không cần đánh dấu âm, dương
Bài 24.4 trang 55 SBT Vật lý 9
a. Cực nào của kim nam châm trong hình 24.4a hướng về phía đầu B của cuộn dây điện?
b. Xác định chiều của dòng điện chạy trong cuộn dây ở hình 24.4b.
Trả lời:
a) Cực Bắc của kim nam châm.
b) Dòng điện có chiều đi vào ở đầu dây C
Bài 24.5 trang 54 SBT Vật lý 9

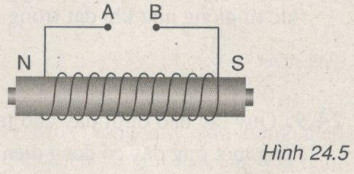

Cuộn dây của một nam châm điện được nối với một nguồn điện mà tên các từ cực của nam châm điện được ghi trên hình 24.5. Hãy ghi tên các cực của nguồn điện.
Trả lời:

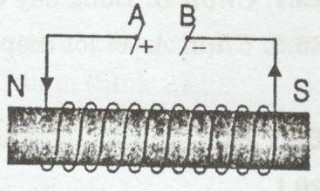

Đầu A của nguồn điện là cực dương.
Bài 24.6 trang 55 SBT Vật lý 9
Các đường sức từ ở trong lòng ống dây có dòng điện một chiều chạy qua có những đặc điểm gì?
A. Là những đường thẳng song song, cách điều nhau và vuông góc với trục của ống dây.
B. Là những vòng tròn cách đều nhau, có tâm nằm trên trục của ống dây.
C. Là những đường thẳng song song, cách đều nhau và hướng từ cực Bắc đến cực Nam của ống dây.
D. Là những đường thẳng song song, cách đều nhau và hướng từ cực Nam đến cực Bắc của ống dây.
Trả lời:
Chọn C. Là những đường thẳng song song, cách đều nhau và hướng từ cực Bắc đến cực Nam của ống dây.
Bài 24.7 trang 56 SBT Vật lý 9
Nếu dùng quy tắc nắm tay phải để xác định chiều của từ trường của ống dây có dòng điện chạy qua thì ngón tay cái choãi ra chỉ điều gì?
A. Chiều của dòng điện trong ống dây.
B. Chiều của lực điện từ lên nam châm thử.
C. Chiều của lực điện từ tác dụng lên cực Bắc của nam châm thử đặt ở ngoài ống dây.
D. Chiều của lực điện từ tác dụng lên cực Bắc của nam châm thử trong lòng ống dây.
Trả lời:
Chọn D. Chiều của lực từ tác dụng lên cực Bắc của nam châm thử đặt trong lòng ống dây
Bài 24.8 trang 56 SBT Vật lý 9
Vì sao có thể coi ống dây có dòng điện một chiều chạy qua như một thanh nam châm thẳng.
A. Vì ống dây cũng có tác dụng lực từ lên kim nam châm.
B. Vì ống dây cũng tác dụng lực từ lên kim sắt.
C. Vì ống dây cũng có hai cực từ như thanh nam châm.
D. Vì một kim nam châm đặt trong lòng ống dây cũng chịu tác dụng của một lực giống như khi đặt trong lòng thanh nam châm.
Trả lời:
Chọn C. Vì ống dây cũng có hai cực từ như thanh nam châm
24.9 Quy tắc nào dưới đây cho ta xác định được chiều của đường sức từ ở trong lòng một ống dây có dòng điện một chiều chạy qua?
A. Quy tắc bàn tay phải.
B. Quy tắc bàn tay trái.
C. Quy tắc nắm tay phải.
D. Quy tắc ngón tay phải.
Trả lời:
Chọn C. Quy tắc nắm tay phải
-------------------------------------------------------
