Giải Công nghệ 8 bài 2 ngắn gọn
Giải SGK Công nghệ 8 bài 2: Hình chiếu được VnDoc.com đăng tải sau đây bao gồm đáp án cho các câu hỏi trong SGK được trả lời một cách ngắn gọn nhất, giúp các em rèn luyện và nâng cao kỹ năng giải Công nghệ 8. Mời các em cùng tham khảo.
Soạn Công nghệ 8 bài 2: Hình chiếu
Trả lời câu hỏi Công nghệ 8 Bài 2 trang 8:
Hãy quan sát các hình 2.2 và nhận xét về đặc điểm của các tia chiếu trong các hình a, b và c.
Lời giải:
- Hình a: Các tia chiếu xuất phát từ một điểm xuyên qua các điểm của hình đến mặt phẳng chiếu.
- Hình b: Các tia chiếu đi qua các điểm của hình và song song với nhau đến mặt phẳng chiếu.
- Hình c: Các tia chiếu đi qua các điểm của hình và vuông góc với mặt phẳng chiếu.
Trả lời câu hỏi Công nghệ 8 Bài 2 trang 9:
Quan sát các hình 2.3 và hình 2.4, cho biết các hình chiếu đứng, chiếu bằng và chiếu cạnh thuộc các mặt phẳng chiếu nào và có hướng chiếu như thế nào?
Lời giải:
- Hình chiếu đứng thuộc mặt phẳng chiếu đứng, có hướng chiếu từ trước tới.
- Hình chiếu bằng nằm ở mặt phẳng chiếu bằng, có hướng chiếu từ trên xuống.
- Hiếu chiếu cạnh nằm ở mặt phẳng chiếu cạnh, có hướng chiếu từ trái sang.
Trả lời câu hỏi Công nghệ 8 Bài 2 trang 10:
Em hãy quan sát hình 2.4 và cho biết vị trí các hình chiếu ở trên bản vẽ được sắp xếp như thế nào?
Lời giải:
- Hình chiếu cạnh ở bên phải hình chiếu đứng.
- Hình chiếu bằng nằm ở dưới hình chiếu đứng.
Câu 1 trang 10 SGK Công nghệ 8:
Thế nào là hình chiếu của một vật thể?
Lời giải:
Hình chiếu của một vật thể là hình nhận được trên mặt phẳng của vật thể đó.
Câu 2 trang 10 SGK Công nghệ 8:
Có các phép chiếu nào? Mỗi phép chiếu có đặc điểm gì?
Lời giải:
- Các phép chiếu: xuyên tâm, song song, vuông góc.
- Phép chiếu vuông góc: vẽ các hình chiếu vuông góc.
- Phép chiếu song song, phép chiếu xuyên tâm: vẽ các hình biểu diễn ba chiều bổ sung cho các hình chiếu vuông góc trên bản vẽ kĩ thuật.
Câu 3 trang 10 SGK Công nghệ 8:
Tên gọi và vị trí của các hình chiếu ở trên bản vẽ như thế nào.
Lời giải:
- Mặt phẳng chiếu bằng được mở xuống dưới cho trùng với mặt phẳng chiếu đứng nghĩa là hình chiếu bằng ở dưới hình chiều đứng trên bản vẽ.
- Mặt phẳng chiếu cạnh được mở sang bên phải cho trùng với mặt phẳng chiếu đứng nghĩa là hình chiếu cạnh ở bên phải hình chiếu đứng trên bản vẽ.
Câu 4 trang 10 SGK Công nghệ 8:
Cho vật thể với các hướng chiếu A, B, C và các hình chiếu 1, 2,3 (h.2.6).

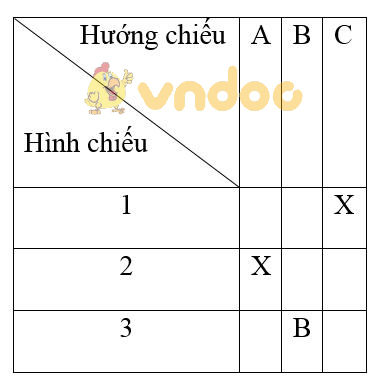

a) Hãy đánh dấu (x) vào bảng 2.1 để chỉ rõ sự tương quan giữa các hướng chiếu với các hình chiếu.
b) Ghi tên gọi các hình chiếu 1, 2, 3 vào bảng 2.2.
Lời giải:
Hình chiếu | Tên hình chiếu |
1 | Hình chiếu cạnh |
2 | Hình chiếu đứng |
3 | Hình chiếu bằng |
..................................
