Lý thuyết Công nghệ 11 Kết nối tri thức bài 9 - Công nghệ cơ khí
Lý thuyết Công nghệ lớp 11 bài 9: Quy trình công nghệ gia công chi tiết được VnDoc sưu tầm và xin gửi tới bạn đọc cùng tham khảo. Bài viết tổng hợp ngắn gọn nội dung lý thuyết môn Công nghệ 11 bài 9. Hi vọng qua bài viết này bạn đọc có thể học tập tốt hơn. Mời các bạn cùng theo dõi chi tiết bài viết dưới đây.
Bài 9: Quy trình công nghệ gia công chi tiết
I. Khái niệm về lập quy trình công nghệ gia công chi tiết
- Lập quy trình công nghệ gia công chi tiết là một phần của quy trình chế tạo cơ khí sau khi đã có bản vẽ kĩ thuật.
- Mục đích của quy trình này là chọn phôi liệu phù hợp, xác định trình tự gia công hợp lí, chọn thiết bị và dụng cụ cắt, đo, gá lắp, chế độ cắt, định mức thời gian, bậc thợ, v.v.
- Mục tiêu của quy trình là bảo đảm chất lượng sản phẩm theo yêu cầu của bản vẽ, với chi phí ít nhất và năng suất cao.
- Quy trình này đóng góp vào hiệu quả kinh tế của sản xuất.
II. Các bước lập quy trình công nghệ gia công chi tiết
- Để lập quy trình công nghệ gia công chi tiết có các bước chính sau:
+ Bước 1. Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
+ Bước 2. Chọn phôi và phương pháp chế tạo phôi.
+ Bước 3. Xác định trình tự các bước gia công chi tiết.
- Trong bước xác định trình tự gia công chi tiết, cần lựa chọn thiết bị, đồ gá, dụng cụ gia công, tính toán lượng dư gia công, chế độ cắt và tính toán thời gian,...

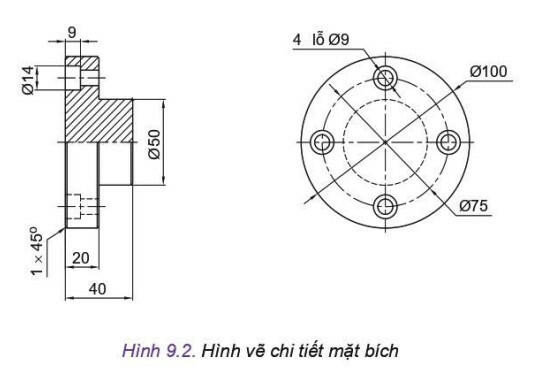

- Ví dụ được đưa ra là việc lập quy trình công nghệ gia công chi tiết mặt bích trên Hình 9.2, số lượng 2 cái, vật liệu thép (C45).

- Bước 1 trong quy trình công nghệ gia công chi tiết là tìm hiểu chi tiết cần gia công và xác định dạng sản xuất của chi tiết đó.
Trong ví dụ này, chi tiết được làm bằng thép, gồm hai phần có đường kính khác nhau trên đường kính lớn, và có 4 lỗ khoan bậc. Dạng sản xuất của chi tiết là đơn chiếc.
- Bước 2 là chọn phôi và phương pháp chế tạo phôi. Điều này bao gồm việc chọn vật liệu phù hợp với độ bền yêu cầu, đường kính và chiều dài phôi phải lớn hơn chi tiết.

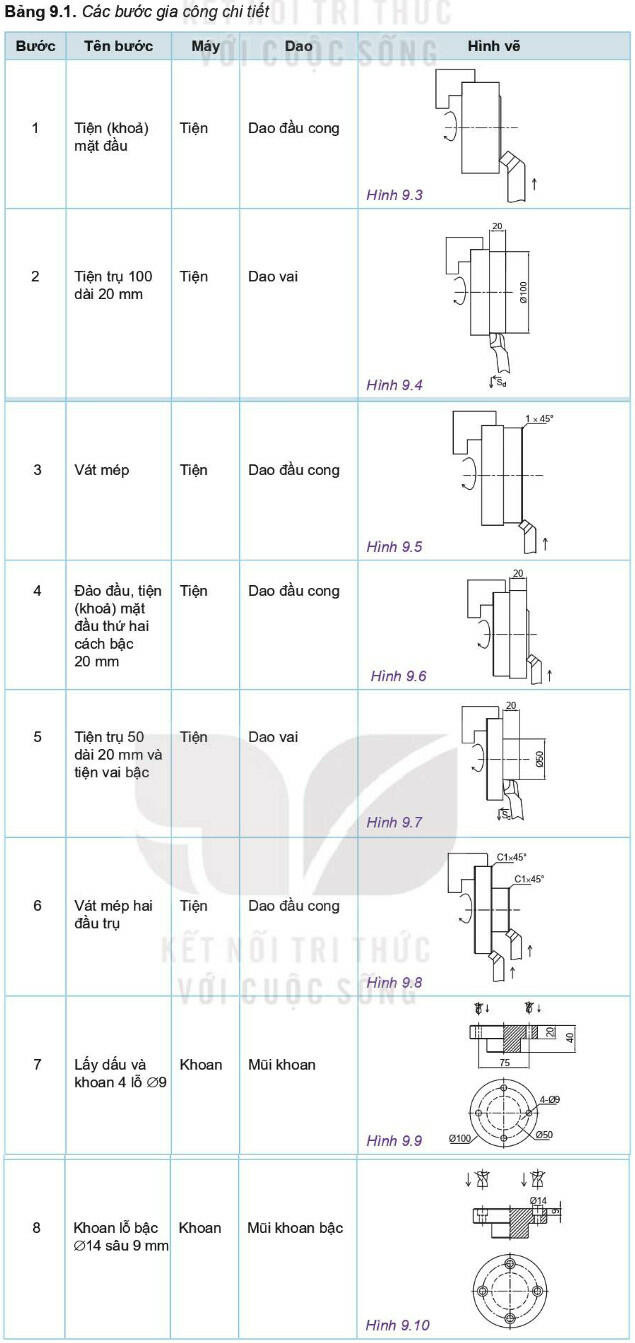

- Bước 3 là xác định trình tự các bước gia công chi tiết và được mô tả trong Bảng 9.1.

Trắc nghiệm Công nghệ 11 Bài 9
Câu 1. Lập quy trình công nghệ gia công chi tiết đảm bảo
A. Chi phí thấp nhất.
B. Năng suất cao.
C. Hiệu quả kinh tế.
D. Chi phí thấp, năng suất cao, hiệu quả kinh tế.
Đáp án đúng là: D
Lập quy trình công nghệ gia công chi tiết đảm bảo chi phí thấp, năng suất cao, hiệu quả kinh tế.
Câu 2. Quy trình công nghệ gia công chi tiết gồm mấy bước?
A. 1
B. 2
C. 3
D. 4
Đáp án đúng là: C
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 3. Bước 1 của quy trình công nghệ gia công chi tiết là gì?
A. Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
B. Chọn phôi và phương pháp chế tạo phôi.
C. Xác định trình tự các bước gia công chi tiết.
D. Đáp án khác.
Đáp án đúng là: A
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 4. Bước 2 của quy trình công nghệ gia công chi tiết là gì?
A. Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
B. Chọn phôi và phương pháp chế tạo phôi.
C. Xác định trình tự các bước gia công chi tiết.
D. Đáp án khác.
Đáp án đúng là: B
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 5. Bước 3 của quy trình công nghệ gia công chi tiết là gì?
A. Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
B. Chọn phôi và phương pháp chế tạo phôi.
C. Xác định trình tự các bước gia công chi tiết.
D. Đáp án khác.
Đáp án đúng là: C
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 6. “Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.” thuộc bước nào của quy trình công nghệ gia công chi tiết?
A. 1
B. 2
C. 3
D. Đáp án khác
Đáp án đúng là: A
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 7. “Chọn phôi và phương pháp chế tạo phôi” thuộc bước nào của quy trình công nghệ gia công chi tiết?
A. 1
B. 2
C. 3
D. Đáp án khác
Đáp án đúng là: B
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 8. “Xác định trình tự các bước gia công chi tiết” thuộc bước nào của quy trình công nghệ gia công chi tiết?
A. 1
B. 2
C. 3
D. Đáp án khác
Đáp án đúng là: C
Quy trình công nghệ gia công chi tiết gồm 3 bước:
- Bước 1: Tìm hiểu chi tiết cần gia công xác định dạng sản xuất.
- Bước 2: Chọn phôi và phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước gia công chi tiết.
Câu 9. Bước 3 của quy trình công nghệ gia công chi tiết cần lựa chọn
A. Thiết bị.
B. Dụng cụ gia công.
C. Tính toán lượng dư gia công.
D. Thiết bị, dụng cụ gia công, tính toán lượng dư gia công.
Đáp án đúng là: D
Bước 3 cần lựa chọn thiết bị, đồ gá, dụng cụ gia công, tính toán lượng dư gia công, chế độ cắt và tính toán thời gian, ...
Câu 10. Gia công chi tiết mặt bích thì đường kính phôi như thế nào so với đường kính lớn nhất của chi tiết?
A. Lớn hơn.
B. Nhỏ hơn.
C. Bằng nhau.
D. Không quy định
Hiển thị đáp ánĐáp án đúng là: A
Gia công chi tiết mặt bích thì đường kính phôi lớn hơn so với đường kính lớn nhất của chi tiết.
