Bài: Tiêu chuẩn trình bày bản vẽ kĩ thuật
1. Bản vẽ kĩ thuật
- Bản vẽ kĩ thuật là tài liệu trình bày thông tin kĩ thuật của sản phẩm.
- Thông tin được trình bày dưới dạng hình vẽ và kí hiệu theo tiêu chuẩn quốc gia và quốc tế.
- Bản vẽ được sử dụng để chế tạo, thi công, kiểm tra đánh giá sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản phẩm.
2. Tiêu chuẩn của bản vẽ kĩ thuật
Các bản vẽ kĩ thuật tuân theo tiêu chuẩn TCVN và ISO về bản vẽ kĩ thuật.
2.1. Khổ giấy

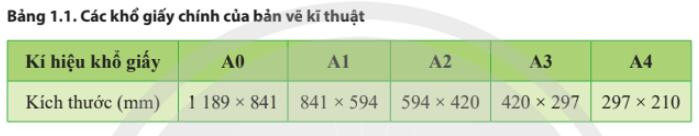

Kích thước khổ giấy chính được quy định theo TCVN 7285:2003 (ISO 5457:1999) trong Bảng 1.1.
2.2 Tỉ lệ
Tỉ lệ trên các bản vẽ kĩ thuật theo TCVN 7286:2003 (ISO 5455:1979) bao gồm tỉ lệ thu nhỏ (1:2; 1:5; 1:10;...), tỉ lệ nguyên hình (1:1), và tỉ lệ phóng to (2:1; 5:1; 10:1;...).
2.3. Đường nét

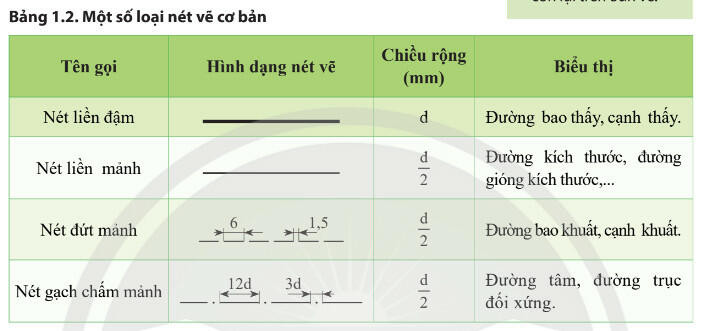

- Loại nét vẽ trên bản vẽ kĩ thuật tuân theo TCVN 8-24:2002 (ISO 128-24:1999) trong Bảng 1.2.
- Chiều rộng (d) của nét liền đậm trên bản vẽ là 0,5 mm, chiều rộng các nét vẽ khác là 0,25 mm.
2.4. Ghi kích thước
Ghi kích thước trên bản vẽ theo TCVN 7583-1:2006 (ISO 129-1:2004).
- Đường kích thước vẽ song song với phần từ được ghi kích thước, đầu đường kích thước có mũi tên.
- Đường gióng kích thước thường vuông góc với đường kích thước và vượt quá đường kích thước khoảng 2-4 mm.
- Chữ số kích thước ghi trên đường kích thước, chỉ trị số kích thước thực, không phụ thuộc vào tỉ lệ bản vẽ.
- Kí hiệu Ø và R được sử dụng để ghi kích thước đường kính của đường tròn và bán kính của cung tròn.
