Trắc nghiệm Công nghệ 9 Lắp đặt mạng điện trong nhà Bài 3

Câu 1: Vận dụng
Chọn lưu ý sai khi thiết kế sơ đồ nguyên lí.
- A. Mạch nguồn thường được đặt dọc.
- B. Công tắc luôn được vẽ ở trạng thái ngắt mạch điện.
- C. Vị trí của các thiết bị bảo vệ, lấy điện ở bên trái thiết bị điện.
- D. Vị trí của các thiết bị đóng cắt, lấy điện ở bên trái thiết bị điện.
Câu 2: Thông hiểu
Mạng điện trong nhà nhận điện năng từ đâu để cung cấp điện cho các đồ dùng điện trong gia đình?
- A. Hệ thống dây pha.
- B. Hệ thống dây trung tính.
- C. Mạng phân phối.
- D. Công tơ điện.
Câu 3: Thông hiểu
Mục đích của việc thiết kế sơ đồ nguyên lí mạng điện là gì?
- A. Xác định vị trí lắp đặt của bảng điện chính.
- B. Xác định số lượng và loại ổ cắm cần thiết.
- C. Mô tả về cách thức kết nối các thiết bị và đồ dùng điện với nguồn cấp điện.
- D. Đảm bảo tiện lợi và thẩm mĩ trong lắp đặt.
Câu 4: Nhận biết
Chọn kí hiệu của ôm kế.
- A.
- B.
- C.
- D.
Câu 5: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Ổ lấy điện.
- B. Hai dây dẫn nối nhau.
- C. Hai dây dẫn chéo nhau.
- D. Quạt trần.
Câu 6: Nhận biết
Có mấy loại sơ đồ mạng điện?
- A. 1 loại.
- B. 3 loại.
- C. 4 loại.
- D. 2 loại.
Câu 7: Thông hiểu
Để thiết kế sơ đồ nguyên lí mạng điện, đầu tiên cần phải thực hiện bước nào?
- A. Xác định vị trí lắp đặt thiết bị và đồ dùng điện.
- B. Xác định thiết bị, đồ dùng điện và mối liên hệ giữa chúng.
- C. Xác định nhiệm vụ thiết kế.
- D. Vẽ sơ đồ nguyên lí mạch điện.
Câu 8: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Cầu dao ba cực.
- B. Hai dây dẫn chéo nhau.
- C. Hai dây dẫn nối nhau.
- D. Cầu dao hai cực.
Câu 9: Nhận biết
Chọn kí hiệu của oát kế.
- A.
- B.
- C.
- D.
Câu 10: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Hai dây dẫn nối nhau.
- B. Cầu dao hai cực.
- C. Hai dây dẫn chéo nhau.
- D. Cầu dao ba cực.
Câu 11: Thông hiểu
Chọn phát biểu sai về sơ đồ lắp đặt mạng điện trong nhà.
- A. Biểu thị rõ vị trí, cách lắp đặt của các thiết bị và đồ dùng điện của mạng điện.
- B. Được sử dụng để dự trù vật liệu, lắp đặt sửa chữa các thiết bị điện có trong mạng điện.
- C. Được sử dụng để dự trù vật liệu và số lượng các thiết bị điện có trong mạng điện.
- D. Thể hiện mối liên hệ điện giữa các thiết bị trong mạng điện.
Câu 12: Nhận biết
Mạng điện trong nhà thường có điện áp
- A. 250 V.
- B. 210 V.
- C. 220 V.
- D. 200 V.
Câu 13: Vận dụng
Kết quả cần đạt được ở bước đầu tiên khi thiết kế sơ đồ lắp đặt là gì?
- A. Mối liên hệ giữa các thiết bị và đồ dùng điện.
- B. Bản danh sách thiết bị và đồ dùng điện cần lắp đặt.
- C. Mô tả về số lượng và cách kết nối các thiết bị và đồ dùng điện.
- D. Bản vẽ có vị trí của các thiết bị và đồ dùng điện thực tế.
Câu 14: Nhận biết
Chọn kí hiệu của vôn kế.
- A.
- B.
- C.
- D.
Câu 15: Vận dụng
Kết quả cần đạt được ở bước đầu tiên khi thiết kế sơ đồ nguyên lí là gì?
- A. Mối liên hệ giữa các thiết bị và đồ dùng điện.
- B. Bản danh sách thiết bị và đồ dùng điện cần lắp đặt.
- C. Bản mô tả chung về mạng điện cần thiết kế.
- D. Bản vẽ sơ đồ nguyên lí mạng điện.
Câu 16: Thông hiểu
Chọn phát biểu sai về sơ đồ nguyên lí.
- A. Là cơ sở để thiết kế sơ đồ lắp đặt.
- B. Được dùng để nghiên cứu nguyên lí làm việc.
- C. Biểu thị rõ vị trí, cách lắp đặt của các thiết bị điện trong nhà.
- D. Thể hiện mối liên hệ điện giữa các thiết bị trong mạng điện.
Câu 17: Nhận biết
Chọn kí hiệu của ampe kế.
- A.
- B.
- C.
- D.
Câu 18: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Công tắc một cực.
- B. Công tắc hai cực.
- C. Công tắc ba cực.
- D. Ổ lấy điện.
Câu 19: Vận dụng
Kết quả cần đạt được ở bước thứ hai khi thiết kế sơ đồ lắp đặt là gì?
- A. Bản danh sách thiết bị và đồ dùng điện cần lắp đặt.
- B. Bản vẽ sơ đồ lắp đặt mạng điện.
- C. Bản vẽ có vị trí của các thiết bị và đồ dùng điện theo thực tế.
- D. Bản mô tả chung về mạng điện cần thiết kế.
Câu 20: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Bóng đèn.
- B. Công tắc hai cực.
- C. Ổ lấy điện.
- D. Công tắc ba cực.
Câu 21: Thông hiểu
Để thiết kế sơ đồ lắp đặt, đầu tiên cần thực hiện bước nào?
- A. Xác định vị trí lắp đặt thiết bị và đồ dùng điện.
- B. Xác định số lượng các thiết bị và đồ dùng điện cần lắp đặt.
- C. Xác định phương án nối dây cho các thiết bị và đồ dùng điện.
- D. Nghiên cứu sơ đồ nguyên lí.
Câu 22: Vận dụng cao

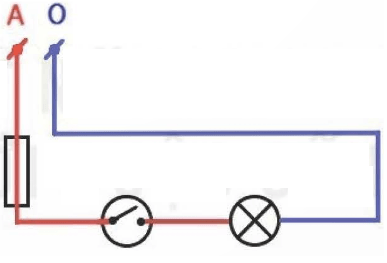

Cho sơ đồ nguyên lí mạng điện công tắc điều khiển bóng đèn và kết quả các bước thiết kế dưới đây:
(1) Mô tả mạng điện: nguồn điện, cầu chì, công tắc, bóng đèn.

(2) Mô tả mạng điện: nguồn điện, aptomat, công tắc, bóng đèn.

(3) Số lượng thiết bị và đồ dùng điện: 1 công tắc, 1 bóng đèn, trong đó công tắc nối gián tiếp với bóng đèn.

(4) Số lượng thiết bị và đồ dùng điện: 1 công tắc, 1 bóng đèn, trong đó công tắc nối trực tiếp với bóng đèn.

Kết quả các bước thiết kế đúng là
- A. (1) và (3).
- B. (2) và (4).
- C. (2) và (3).
- D. (1) và (4).
Câu 23: Vận dụng cao

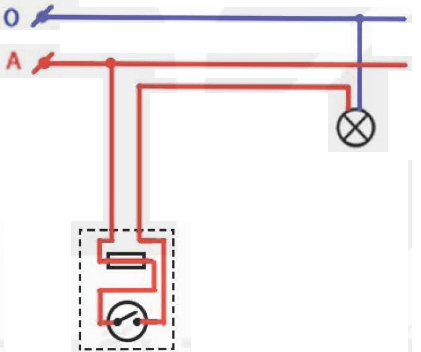

Cho sơ đồ lắp đặt mạng điện công tắc điều khiển một bóng đèn và kết quả các bước thiết kế dưới đây:
(1) Nguồn điện nối tới cầu chì nối tới bóng đèn.

(2) Nguồn điện nối tới công tắc nối tới bóng đèn.

(3) Vị trí thực tế của nguồn điện, công tắc, bóng đèn.

(4) Vị trí thực tế của công tơ điện, công tắc, bóng đèn.

Biết vị trí nguồn điện cách mặt đất 3 m, công tắc cách mặt đất 1,5m, bóng đèn cách mặt đất 3 m. Hỏi trong các kết quả các bước thiết kế trên, các kết quả nào đúng?
- A. (2) và (4).
- B. (2) và (3).
- C. (1) và (4).
- D. (1) và (3).
Câu 24: Nhận biết
Thiết bị nào có kí hiệu như hình bên?
- A. Hai dây dẫn nối nhau.
- B. Hai dây dẫn chéo nhau.
- C. Bóng đèn.
- D. Ổ lấy điện.
