Bản vẽ cơ khí và bản vẽ xây dựng dùng trong các công việc gì?

Bản vẽ cơ khí và bản vẽ xây dựng dùng trong các công việc gì?được VnDoc sưu tầm và tổng hợp lí thuyết trong chương trình giảng dạy môn Công nghệ lớp 8. Hi vọng rằng đây sẽ là những tài liệu hữu ích trong công tác giảng dạy và học tập của quý thầy cô và các bạn học sinh.

Lưu ý: Nếu bạn muốn Tải bài viết này về máy tính hoặc điện thoại, vui lòng kéo xuống cuối bài viết.

Câu hỏi: Bản vẽ cơ khí và bản vẽ xây dựng dùng trong các công việc gì?

Trả lời

Bản vẽ cơ khí dùng trong công việc thiết kế, chế tạo,lắp ráp,sử dụng các máy và thiết bị.

Bản vẽ xây dựng dùng trong công việc thiết kế, thi công, sử dụng các công trình kiến trúc và xây dựng.

1. Bản vẽ cơ khí là gì?

- Bản vẽ cơ khí còn được biết đến với một tên gọi khác là bản vẽ kĩ thuật. Bản vẽ cơ khí là một sản phẩm của ngành kỹ thuật. Chúng là ngôn ngữ để các kỹ sư cơ khí mô tả hình dáng, kích thước, vật liệu, đặc tính kỹ thuật… của các vật thể, chi tiết.
- Bản vẽ cơ khí là sản phẩm của trí tuệ. Đây là kết quả của một quá trình tìm hiểu, tính toán, phác thảo kỹ lưỡng của các kỹ sư thiết kế khi họ xây dựng, chế tạo một sản phẩm cơ khí.

- Về cấu tạo, bản vẽ cơ khí bao gồm các hình biểu diễn, các số liệu ghi kích thước, yêu cầu kỹ thuật của một chi tiết hay một bộ phận. Tất cả đều được vẽ theo một quy tắc thống nhất và một tỷ lệ nhất định. Mà nhìn vào đó, người ta có thể biết được hình dạng, kết cấu, độ lớn, màu sắc… của chi tiết đó.

2. Nội dung bản vẽ chi tiết.

- Nội dung: Bản vẽ chi tiết thể hiện qua:

+ Hình dạng

+ Kích thước

+ Yêu cầu kĩ thuật của chi tiết.

+ Khung tên

- Công dụng: bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiết

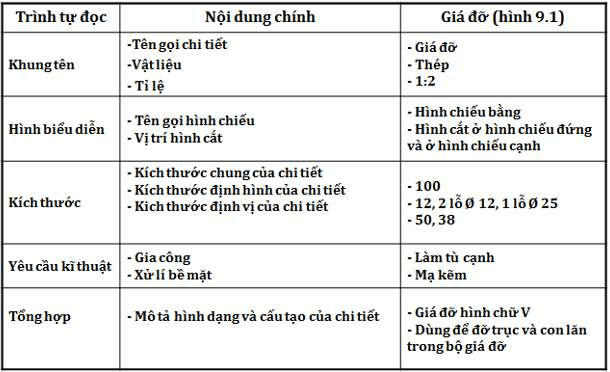

- Trình tự đọc bản vẽ chi tiết:

3. Phân loại bản vẽ cơ khí

Có nhiều cách phân loại bản vẽ cơ khí: theo hình chiếu, theo ứng dụng và theo chức năng. Trong đó, phổ biến và dễ hiểu nhất là cách phân loại theo chức năng. Bao gồm 4 loại chính:

+ Bản vẽ chi tiết: Là bản vẽ riêng từng chi tiết thường đi kèm với một bản vẽ tổng thể. Bản vẽ chi tiết giúp người đọc hình dung cách sửa chữa, lắp ráp hoặc chế tạo ra chi tiết đó. Nó được dùng trong chế tạo, kiểm tra, lắp ráp và vận hành các chi tiết máy.

+ Bản vẽ lắp ráp: Gồm các hình biểu diễn thể hiện hình dạng và kết cấu của nhóm bộ phận hay sản phẩm và những số liệu cần thiết để lắp ráp và kiểm tra. Bản vẽ lắp ráp được dùng chủ yếu trong thiết kế, chế tạo và sử dụng sản phẩm.

+ Bản vẽ tháo rời: Được vẽ theo kiểu không gian ba chiều với các chi tiết đã tháo rời và đang ở đúng vị trí sẵn sàng lắp ráp. Nó dùng để giải thích, quảng cáo, trình bày cho những người không chuyên về kỹ thuật.

+ Bản vẽ sơ đồ: Là bản vẽ phẳng gồm những ký hiệu đơn giản quy ước nhằm thể hiện nguyên lý hoạt động của máy móc. Một số bản vẽ sơ đồ phổ biến: Sơ đồ cơ cấu nguyên lý máy, sơ đồ mạch điện động lực, sơ đồ điều khiển PLC…

4. Cách lập bản vẽ chi tiết

+ Để lập một bản vẽ chi tiết trước hết phải cần tìm hiểu, đọc các tài liệu có liên quan để hiểu rõ công dụng, yêu cầu kĩ thuật của chi tiết.

+ Trên cơ sở phân tích hình dạng, kết cấu chi tiết, ta chọn phương án biểu diễn như hình chiếu, mặt cắt, hình cắt…sau đó chọn khổ giấy, tỉ lệ bản vẽ và vẽ theo một trình tự nhất định.

- Bước 1: Bố trí các hình biểu diễn và khung tên

+ Bố trí các hình biểu diễn trên bản vẽ bằng các đường trục và đường bao hình biểu diễn.

- Bước 2: Vẽ mờ.

+ Lần lượt vẽ hình dạng bên ngoài và phần bên trong của các bộ phận, vẽ hình cắt và mặt cắt…

- Bước 3: Tô đậm.

+ Kiểm tra, sửa chữa sai sót, tẩy xóa những nét không cần thiết, kí hiệu vật liệu, ghi kích thước và tô đậm.

- Bước 4: Ghi chữ, kiểm tra và hoàn thiện bản vẽ.

+ Ghi kích thước, các yêu cầu kĩ thuật và nội dung khung tên…Kiểm tra và hoàn thiện bản vẽ.

-------------------------------------
