Khởi động
Câu hỏi trang 6 Công nghệ 8
Hình 1.1a, b là hai hình biểu diễn cùng một vật thể, hình a được vẽ theo tiêu chuẩn, hình b vẽ không theo tiêu chuẩn. Hãy nhận xét về hai hình biểu diễn này.
Lời giải
Nhận xét về hai hình 1.1a và 1.1b:
- Hình 1.1a: thể hiện hình dạng, kích thước các phần của vật thể; thể hiện phần rỗng, đường kính khoét theo một quy tắc.
- Hình 1.1b: thể hiện vật thể nhưng không thấy được vị trí khoét, không xác định được kích thước từng phần.
I. Khổ giấy
Khám phá trang 6 Công nghệ 8

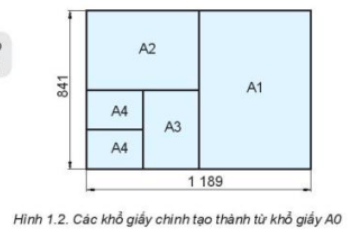

Câu hỏi: Quan sát Hình 1.2 và nêu cách tạo ra các khổ giấy chính từ khổ giấy A0.
Lời giải
Khổ giấy A0 có chiều dài bằng 1 189 và chiều rộng bằng 841
Ở 2 chiều dài khổ giấy, ta chia đôi tờ giấy. Một nửa tờ giấy A0, ta có tờ giấy A1.
Ở nửa tờ giấy A0 còn lại (tức tờ giấy A1), ta tiếp tục chia đôi, một nửa tờ giấy A1 là tờ giấy A2.
Với tờ giấy A2 còn lại, ta tiếp tục chia đôi, được 2 tờ giấy A3.
Một nửa tờ giấy A3 ta lại chia đôi, được 2 tờ giấy A4.
Như vậy, với 1 tờ giấy A0, ta có 1 tờ giấy A1, 1 tờ giấy A2, 1 tờ giấy A3 và 2 tờ giấy A4.
II. Nét vẽ
Khám phá trang 8 Công nghệ 8

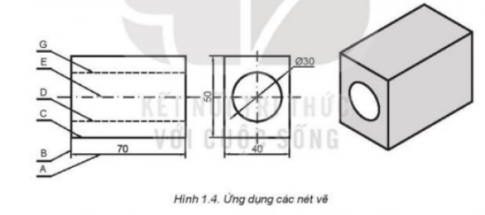

Câu hỏi: Quan sát và cho biết tên gọi của các nét vẽ được sử dụng trong Hình 1.4.
Lời giải
- Nét vẽ A: Nét liền mảnh
- Nét vẽ B: Nét liền đậm
- Nét vẽ C: Nét liền đậm
- Nét vẽ D: Nét đứt mảnh
- Nét vẽ E: Nét gạch dài - chấm - mảnh
- Nét vẽ G: Nét đứt mảnh
III. Ghi kích thước
Khám phá trang 9 Công nghệ 8
Câu hỏi: Quan sát Hình 1.5 và thực hiện các yêu cầu sau:
1. Nhận biết các đường gióng, đường kích thước và giá trị kích thước.
2. Mô tả vị trí và hướng của các giá trị kích thước.
1.
- Đường gióng: những đường màu xanh lá cây
- Đường kích thước: đường viền đen
- Giá trị kích thước: R10, 10, 20, 60, 70, (đường kính) 30
2. Vị trí và hướng của các giá trị kích thước nằm cùng chiều và cùng với đường kích thước
IV. Luyện tập
Luyện tập 1 trang 9 Công nghệ 8

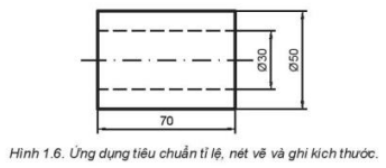

Câu hỏi: 1. Người ta đã sử dụng các tiêu chuẩn nào để vẽ Hình 1.6?
Lời giải
1. Người ta dùng nét vẽ liền đậm với đường bao quanh, nét đứt mảnh với đường bao khuất, nét gạch dài-chấm-mảnh với đường tâm
Đường gióng nét liền mảnh, vuông góc với độ dài kích thước
Đủ giá trị kích thước
Luyện tập 2 trang 9 Công nghệ 8
Câu hỏi: 2. Hãy vẽ lại Hình 1.6 với tỉ lệ 1:1 trên giấy A4.
Lời giải
2. Học sinh vẽ lại hình 1.6 trên giấy với đơn vị là xăng-ti-mét và giá trị tương đương trong hình
V. Vận dụng
Câu hỏi: Từ khổ giấy A0 hãy chia nó thành 2 loại khổ giấy A3 và A4.
Lời giải
Mẫu chi tiết:
Từ một tờ giấy A0, bạn chia nhỏ dần qua các khổ trung gian (A1 và A2) để được các khổ giấy A3 và A4 theo tiêu chuẩn.
- Cách chia khổ giấy A0 thành A3 và A4
- Bước 1 (Chia A0 ra A1): Gập đôi tờ giấy A0 lại và cắt theo đường gập để được 2 tờ giấy A1.
- Bước 2 (Chia A1 ra A2): Tiếp tục gập đôi mỗi tờ giấy A1 và cắt đôi để được 4 tờ giấy A2.
- Bước 3 (Chia A2 ra A3): Gập đôi và cắt mỗi tờ giấy A2 để được 2 tờ giấy A3 (tổng cộng từ 1 tờ A0 bạn sẽ có 8 tờ A3).
- Bước 4 (Chia A3 ra A4): Gập đôi và cắt mỗi tờ giấy A3 để được 2 tờ giấy A4 (tổng cộng từ 1 tờ A0 bạn sẽ thu được 16 tờ giấy A4).
- Tỷ lệ số lượng từ 1 khổ A0
- Khổ A3: 1 tờ A0 chia thành 8 tờ A3.
- Khổ A4: 1 tờ A0 chia thành 16 tờ A4 (mỗi tờ A3 chia thành 2 tờ A4).
Mẫu ngắn gọn:
Gập đôi tờ giấy A0, ta được 2 mảnh A1
Ta gập đôi tờ A0 thêm 1 lần nữa, ta được 4 mảnh A2
Với 1 mảnh A2, khi gấp đôi lại, ta được 2 mảnh A3
Với 1 mảnh A3, khi gấp đôi lại, ta được 2 mảnh A4
-------------------------------------
