Bản vẽ nhà
Thực hành

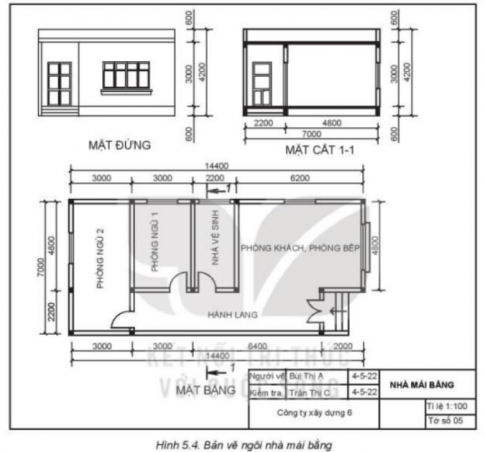

Câu hỏi: Đọc bản vẽ nhà trên Hình 5.4 theo trình tự ở bảng 5.2
Lời giải
1. Khung tên:
Nhà mái bằng
1 : 100
2. Hình biểu diễn:
Mặt đứng
Mặt cắt
Mặt bằng
3. Kích thước:
14 400 - 7 000 - 4 200
Phòng khách, phòng bếp: 6 200 - 4 800
Nhà vệ sinh: 4 800 - 2 200
Phòng ngủ 1: 4 800 - 3 000
Phòng ngủ 2: 7 000 - 3 000
Hành lang: 9 400 - 2 200
4. Các bộ phận:
- 1 phòng khách + phòng bếp, 1 nhà vệ sinh, 2 phòng ngủ
- 1 cửa đi 2 cánh, 3 cửa đi 1 cánh, 2 cửa sổ kép, 3 cửa sổ đơn
Vận dụng
Câu hỏi: Sưu tầm một số bản vẽ mặt bằng ngôi nhà hoặc căn hộ đơn giản và nêu nhận xét về cách bố trí các phòng.

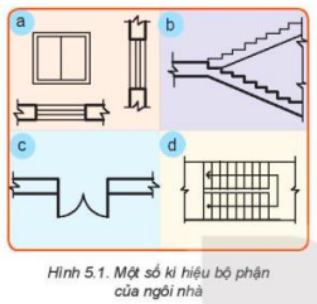

Câu hỏi: Em có biết các kí hiệu trên Hình 5.1 được dùng để kí hiệu các bộ phận nào của ngôi nhà không?
Lời giải
a. Cửa sổ kép
b. Cầu thang trên mặt cắt
c. Cửa đi đơn hai cánh
d. Cầu thang trên mặt bằng
-------------------------------------
