Khởi động

Hoạt động khởi động trang 20 Công nghệ 8: Hình 3.1 là một bản vẽ chi tiết, em hãy cho biết trên bản vẽ đó có những gì?



Trả lời:

- Các thông tin về bản vẽ:

+ Yêu cầu: làm tù cạnh và mạ kẽm

+ Đường kính vòng ngoài: 14 mm

+ Đường kính vòng trong: 8 mm

+ Ngày vẽ: 04/06, người vẽ Lê Thị A

+ Ngày kiểm tra: 04/06, người kiểm tra Trần Văn B

+ Vật liệu: thép

+ Tờ số 3

I. Nội dung của bản vẽ chi tiết

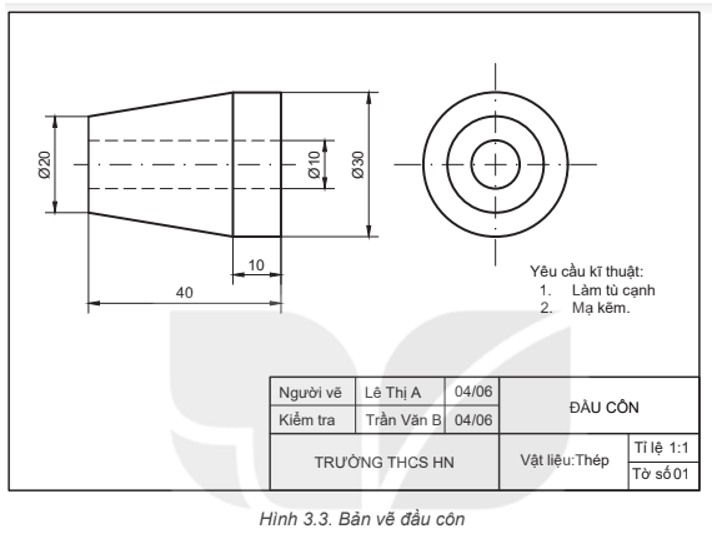

Khám phá trang 21 Công nghệ 8: Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.

  Trả lời:

- Tên gọi chi tiết: đầu côn

- Hình dạng: nón cụt

- Kích thước:

+ Đường kính vòng ngoài: Ø30 mm

+ Đường kính vòng trong: Ø20 mm

+ Đường kính khoét: Ø10 mm

+ Chiều cao: 40 mm

+ Độ dày đáy: 10 mm

- Yêu cầu kĩ thuật: làm tù cạnh, mạ kẽm.

II. Đọc bản vẽ chi tiết

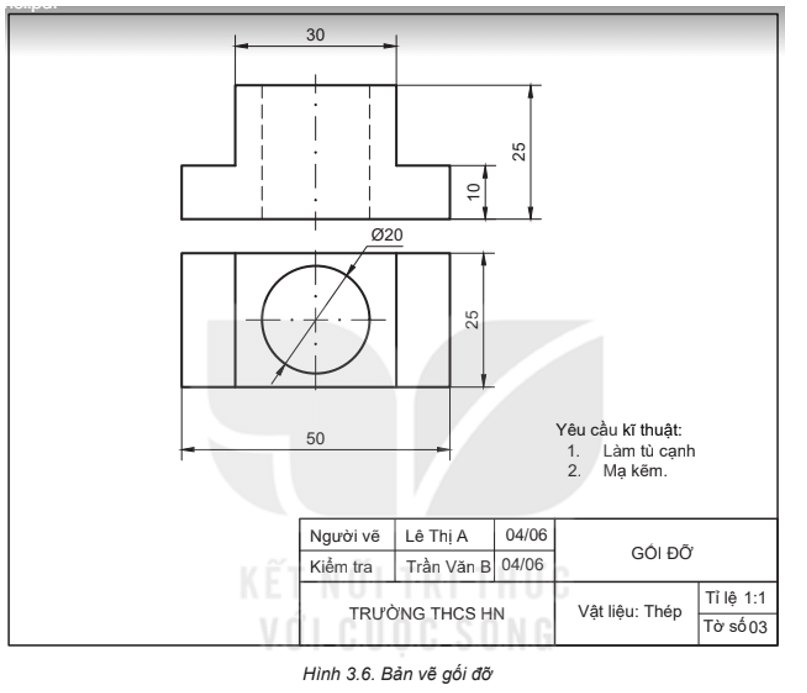

Thực hành trang 23 Công nghệ 8: Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1.

   Trả lời:

Trình tự đọc	Nội dung đọc	Kết quả đọc bản vẽ gối đỡ
Bước 1. Khung tên	- Tên gọi chi tiết - Vật liệu chế tạo - Tỉ lệ bản vẽ	- Gối đỡ - Thép - Tỉ lệ: 1 : 1
Bước 2. Hình biểu diễn	Tên gọi các hình chiếu	Hình chiếu đứng, hình chiếu bằng
Bước 3. Kích thước	- Kích thước chung của chi tiết - Kích thước các phần của chi tiết	- Chiều dài: 50; chiều rộng: 25; chiều cao: 25 - Khoét: đường kính 20 mm
Bước 4. Yêu cầu kĩ thuật	Yêu cầu về gia công, xử lí bề mặt	Làm tù cạnh, mạ kẽm

-------------------------------------
