Câu 1 (Trang 43 – vbt Công nghệ 9) Hãy biểu thị trạng thái sáng (S), tối (T) của các bóng đèn (Đ1, Đ2) vào bảng để nêu nguyên lí làm việc của mạch điện chiếu sáng trong hình sau:

Lời giải:

Vị trí các tiếp điểm của công tắc khi thao tác đóng – cắt các công tắc

Đ1

Đ2

1 nối 2 và 3 nối 4

S

T

Tiếp tục chuyển 3 nối 5

T

S

Tiếp tục chuyển 3 nối 4

S

T

Tiếp tục 1 ngắt 2

T

T

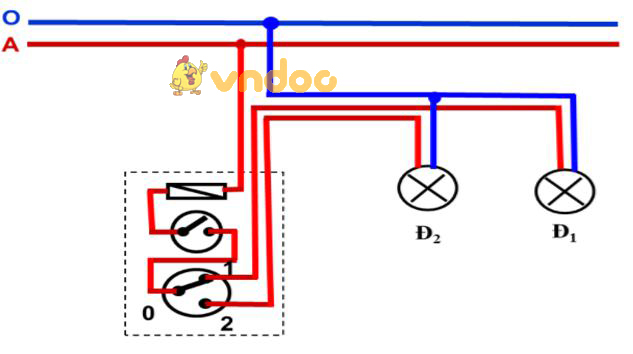

Câu 2 (Trang 44 – vbt Công nghệ 9) Hãy vẽ sơ đồ lắp đặt mạch điện vào khung sau:

Lời giải:

Giải vở bài tập Công nghệ 9 bài 10: Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

Câu 3 (Trang 44 – vbt Công nghệ 9) Dự trù vật liệu, thiết bị và lựa chọn dụng cụ vào bảng sau:

Lời giải:

TT

Tên vật liệu, thiết bị, dụng cụ

Số lượng

Yêu cầu kĩ thuật

1

Kìm điện

1

Có vỏ cách điện

2

Kìm tuốt dây

1

Có vỏ cách điện

3

Khoan điện (hoặc khoan tay)

1

Sử dụng tốt

4

Tua vít.

1

Sử dụng tốt

5

Bút thử điện

1

Hoạt động tốt

6

Dao nhỏ

1

Cắt được dây điện

7

Thước kẻ

1

Hiện rõ vạch cm

8

Bút chì

1

Sử dụng tốt

9

Bảng điện

1

Sử dụng tốt

10

Công tắc 2 cực

1

Hoạt động tốt

11

Cầu chì

1

Hoạt động tốt

12

Bóng đèn

2

Hoạt động tốt

13

Đui đèn

2

Hoạt động tốt

14

Dây dẫn điện

2m

Hoạt động tốt

15

Công tắc 2 cực

1

Hoạt động tốt

16

Công tắc 3 cực

1

Hoạt động tốt

17

Băng cách điện

1 cuộn

Sử dụng tốt

18

Giấy ráp

1 tờ

Sử dụng tốt.

Câu 4 (Trang 45 – vbt Công nghệ 9) Hãy điền nội dung quy trình lắp đặt mạch điện chiếu sáng trên vào bảng sau:

Lời giải:

Các công đoạn

Nội dung công việc của công đoạn

Dụng cụ cần thiết

Yêu cầu kĩ thuật của công đoạn

Vạch dấu

- Vạch dấu vị trí lắp đặt và đường đi thiết bị điện

- Bút

- Tẩy

- Bố trí TB hợp lí

- Vạch dấu chính xác

Khoan lỗ BĐ

- Khoan lỗ bắt vít

- Khoan lỗ luồn dây

- Mũi khoan

- Máy khoan

- Khoan chính xác

- Lỗ khoan thẳng

Lắp thiết bị điện bảng điện

- Nối dây dẫn bộ đèn

- Lắp đặt phần tử của đèn

Kim tuốt dây, kim tròn, kim điện, băng dính

- Nối chính xác

- Lắp theo sơ đồ

Nối mạch dây điện

- Đi dây từ bảng điện ra đèn

Tua vít, kim

- Lắp TB đúng vị trí

- Các TB được lắp chắc, đẹp.

Kiểm tra và vận hành thử

- Kiểm tra theo yêu cầu: các mối nối, bố trí, ...

- Vận thành thử mạch điện

Tua vít, kim

- Mạch điện đúng sơ đồ.

- Mạch điện làm việc tốt, đúng yêu cầu kĩ thuật.
