Giải vở bài tập Công nghệ 9 bài 9: Thực hành: Lắp mạch điện hai công tắc ba cực điều khiển một đèn
Giải vở bài tập Công nghệ 9 bài 9: Thực hành: Lắp mạch điện hai công tắc ba cực điều khiển một đèn được VnDoc sưu tầm và đăng tải, tổng hợp các câu hỏi trong vở bài tập nằm trong chương trình giảng dạy môn Công nghệ 9. Hi vọng rằng đây sẽ là những tài liệu hữu ích trong công tác giảng dạy và học tập của quý thầy cô và các bạn học sinh. Mời quý thầy cô cùng các bạn tham khảo tài liệu dưới đây
Câu 1 (Trang 39 – vbt Công nghệ 9) Hãy nêu và so sánh sự khác nhau của cấu tạo bên ngoài và bên trong của công tắc hai cực và ba cực
Lời giải:
Công tắc hai cực | Công tắc ba cực | |
Cấu tạo ngoài | Có vỏ và bộ phận tác động | Có vỏ và bộ phận tác động |
Cấu tạo trong | Bộ phận tiếp điện có 2 chốt, 1 cực động, 1 cực tĩnh dùng để đóng cắt 1 dây dẫn | Bộ phận tiếp điện có 3 chốt, 1 cực động, 2 cực tĩnh dùng để chuyển nối dòng điện |
Câu 2 (Trang 40 – vbt Công nghệ 9) Hãy kể tên các phần tử của mạch điện đèn cầu thang sau.
Lời giải:
- Bóng đèn
- Công tắc 3 cực
- Công tắc 3 cực
- Cầu chì
Câu 3 (Trang 40 – vbt Công nghệ 9) Hãy điền số của vị trí các tiếp điểm vào ô trống để biểu thị trạng thái đèn (sáng, tối)
Lời giải:
Trạng thái đèn | Vị trí các tiếp điểm |
Sáng | 1 → 2 1’ → 3’ 1 → 3 1’ → 2’ |
Tối | 1 → 2 1’ → 2’ 1 → 3 1’ → 3’ |

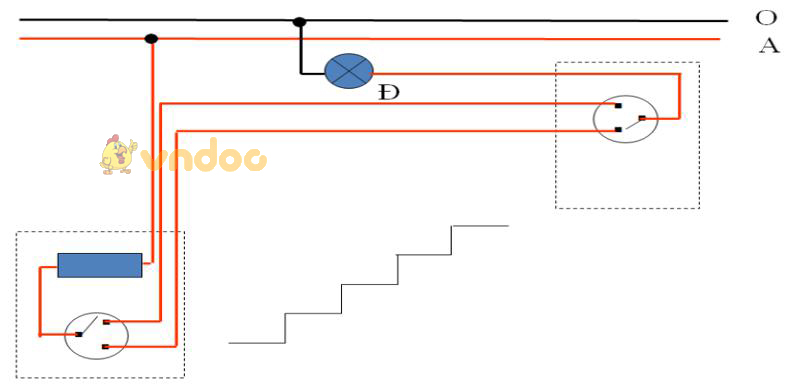

Câu 4 (Trang 41 – vbt Công nghệ 9) Hãy hoàn thiện sơ đồ lắp đặt mạch điện đèn cầu thang sau
Lời giải:
Câu 5 (Trang 41 – vbt Công nghệ 9) Dự trù vật liệu, thiết bị và lựa chọn dụng cụ vào bảng sau:
Lời giải:
TT | Tên dụng cụ, vật liệu và thiết bị | Số lượng | Yêu cầu kĩ thuật |
1 | Kìm điện | 1 | Có vỏ cách điện |
2 | Kìm tuốt dây | 1 | Có vỏ cách điện |
3 | Dao nhỏ | 1 | Sử dụng tốt |
4 | Tua vít | 1 | Sử dụng tốt |
5 | Khoan điện (hoặc khoan tay) | 1 | Hoạt động tốt |
6 | Bút thử điện | 1 | Hoạt động tốt |
7 | Dây dẫn điện | 1 | Sử dụng tốt |
8 | Bóng đèn | 1 | Sử dụng tốt |
9 | Đui đèn | 1 | Sử dụng tốt |
10 | Công tắc ba cực | 2 | Hoạt động tốt |
11 | Cầu chì | 1 | Hoạt động tốt |
12 | Bảng điện | 1 | Hoạt động tốt |
13 | Băng cách điện | 1 | Hoạt động tốt |
14 | Giấy ráp | 1 | Sử dụng tốt |

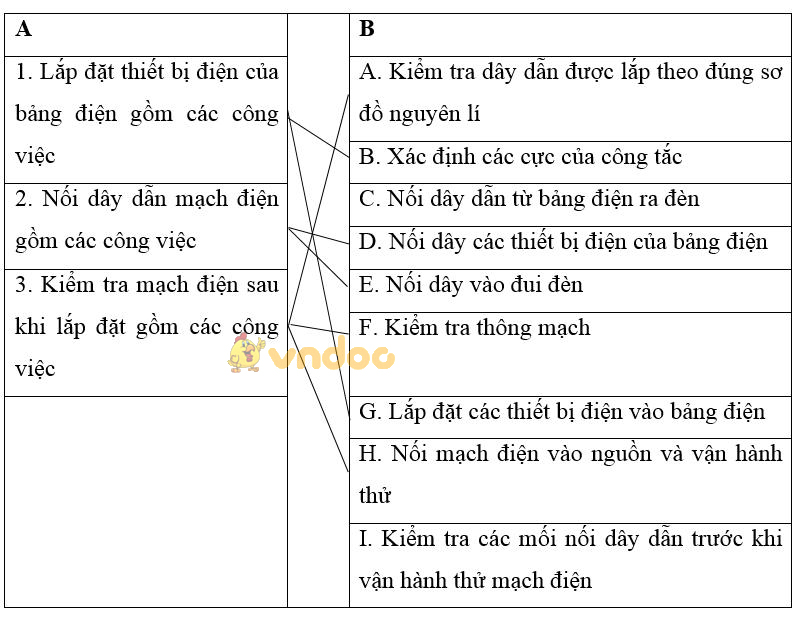

Câu 6 (Trang 42 – vbt Công nghệ 9) Hãy nối mỗi cụm từ ở cột A với cụm từ ở cột B để được câu trả lời đúng.
Lời giải:
