Câu 1 (Trang 25 – vbt Công nghệ 9) Tìm hiểu sơ đồ nguyên lí mạch điện bảng điện sau.
Lời giải:
a) Mạch điện bảng điện gồm những phần tử nào? Hãy đánh số thứ tự vào các phần tử và ghi tên vào bảng sau.
TT | Tên các phần tử của mạch điện |
1 | Cầu chì |
2 | Công tắc |
3 | Cực điều khiển |
4 | Đèn |
5 | Ổ cắm điện |
b) Thảo luận nhóm để nêu lên mối quan hệ điện giữa các phần tử đó.
- Công tắc để bật tắt nguồn điện hay có nghĩa là bật tắt đèn.
- Cầu chì để ngắt nguồn điện nếu quá lớn.
- Đèn tiếp nhận nguồn điện để phát sáng.
- Ổ cắm điện là nơi tiếp xúc nguồn điện với dây dẫn điện.
- Cực điều khiển dùng để điều khiển dòng điện.

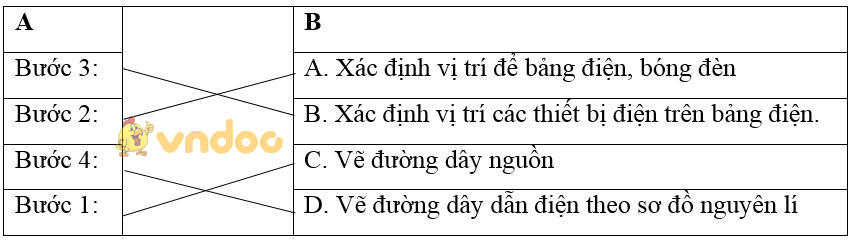

Câu 2 (Trang 26 – vbt Công nghệ 9) Hãy nối mỗi cụm từ ở cột A với cụm từ ở cột B để được câu trả lời đúng.
Lời giải:
a) Nội dung các bước của trình tự vẽ sơ đồ lắp đặt mạch điện là:

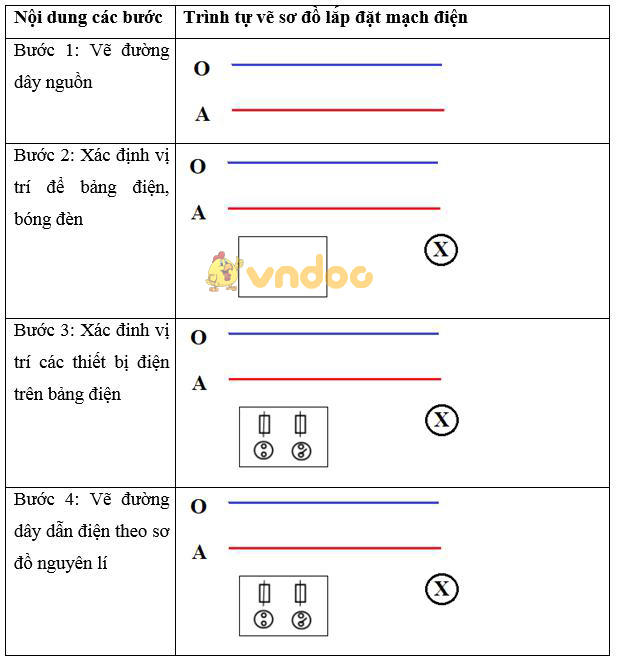

b) Hãy điền nội dung của các bước và vẽ sơ đồ lắp đặt mạch điện bảng điện vào bảng sau:
Câu 3 (Trang 27 – vbt Công nghệ 9) Hãy điền số thứ tự vào các ô trống để chỉ ra thứ tự các công đoạn của quy trình lắp đặt mạch điện bảng hiệu
Lời giải:
2 | Khoan lỗ bảng điện |
4 | Lắp TBĐ vào BĐ |
3 | Nối dây TBĐ của BĐ |
1 | Vạch dấu |
5 | Kiểm tra |
Câu 4 (Trang 28 – vbt Công nghệ 9) Thảo luận nhóm để hoàn thiện những công đoạn còn thiếu trong bảng quy trình lắp đặt mạch điện bảng điện sau:
Lời giải:
Các công đoạn | Nội dung công việc của công đoạn | Dụng cụ cần thiết | Yêu cầu kĩ thuật của công đoạn |
Vạch dấu | - Bố trí TB trên BD. - Vạch dấu các lỗ luồn dây dẫn điện và lỗ bắt vít | - Bút - Tẩy | - Bố trí TB hợp lí - Vạch dấu chính xác |
Khoan lỗ BĐ | - Khoan lỗ không xuyên và lỗ khoan xuyên. - Khoan lỗ bảng điện | - Mũi khoan - Máy khoan | - Khoan chính xác - Lỗ khoan thẳng |
Nối dây các TB điện | - Nối dây các TB trên bảng điện - Nối dây ra đèn | Kim tuốt dây, kim tròn, kim điện, băng dính | - Nối chính xác |
Lắp TBĐ vào BĐ | - Lắp các thiết bị điện vào bảng điện theo vị trí có sẵn | Tua vít, kim | - Lắp TB đúng vị trí - Các TB được lắp chắc, đẹp. |
Kiểm tra và vận hành thử | - Kiểm tra theo yêu cầu: các mối nối, bố trí, ... - Vận thành thử mạch điện | Tua vít, kim | - Mạch điện đúng sơ đồ. - Mạch điện làm việc tốt, đúng yêu cầu kĩ thuật. |
Câu 5 (Trang 29 – vbt Công nghệ 9) Hãy viết các số thứ tự (1; 2; 3; 4) để thể hiện trình tự khoan vào những ô trống () trong bảng sau:
Lời giải:
Nội dung | Thứ tự |
Lắp chặt mũi khoan vào bầu cặp của khoan | 3 |
Khoan mồi các vị trí đã đánh dấu | 4 |
Chọn mũi khoan có kích thước phù hợp với lỗ khoan | 2 |
Đặt mũi khoan đúng dấu tâm lỗ, ngắm chỉnh mũi khoan thẳng góc với vật được khoan, khoan từ từ tránh gãy mũi khoan | 5 |
Lấy dấu tâm của các lỗ khoan xuyên (lỗ luồn dây) và không xuyên (bắt vít) trên bảng điện | 1 |
