Bài: Hình chiếu vuông góc
Mở đầu
Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo hướng khác nhau, ta sẽ thấy chúng có hình dạng như thế nào?
Lời giải
Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo hướng khác nhau, ta sẽ thấy chúng có hình dạng không giống nhau (Ví dụ cái nón nhìn từ trên xuống có hình tròn, nhìn ngang có hình tam giác).
1. Hình chiếu vật thể

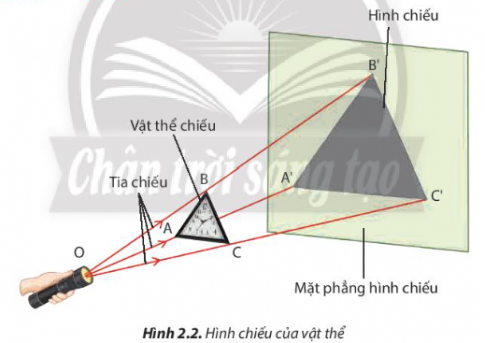

Câu hỏi 1: Giữa hình chiếu và vật thể chiếu ở Hình 2.2 có mối quan hệ với nhau như thế nào?
Hình chiếu của vật thể là hình nhận được trên mặt phẳng sau khi ta chiếu vật thể lên mặt phẳng đó.

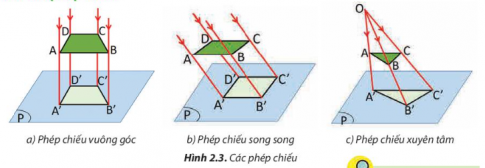

Câu hỏi 2: Nhận xét đặc điểm của các tia chiếu trong mỗi trường hợp ở Hình 2.3.
Lời giải
a) Tia chiếu song song với nhau và song song với phương chiếu, phương chiếu vuông góc với mặt phẳng hình chiếu.
b) Các tia chiếu song song với nhau và song song với phương chiếu.
c) Các tia chiếu đồng quy tại 1 điểm.
2. Phương pháp chiếu góc thứ nhất

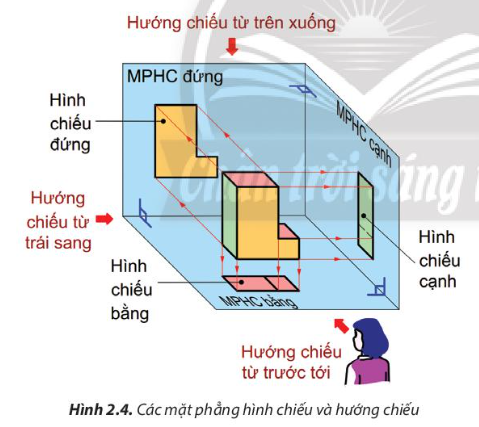

Câu hỏi 3: Quan sát Hình 2.4 và liệt kê các cặp mặt phẳng vuông góc với nhau.
Các cặp mặt phẳng vuông góc với nhau:
- MPHC đứng và MPHC cạnh
- MPHC đứng và MPHC bằng
- MPHC cạnh và MPHC bằng
Câu hỏi 4: Nhận xét vị trí của vật thể so với mỗi MPHC và người quan sát trong Hình 2.4.
Vật thể được đặt giữa người quan sát và mặt phẳng tọa độ là mặt phẳng hình chiếu mà vật thể được chiếu vuông góc lên đó.
Với người quan sát, vật thể ở phía trước MPHC đứng, bên trái MPHC cạnh, bên trên MPHC bằng.
Câu hỏi 5: Hình biểu diễn trên các MPHC (Hình 2.4) thể hiện các phần nào của vật thể?
Hình biểu diễn trên các MPHC (Hình 2.4) thể hiện các phần của vật thể:
- MPHC đứng: mặt chính diện.
- MPHC cạnh: mặt cạnh.
- MPHC bằng: mặt ngang.

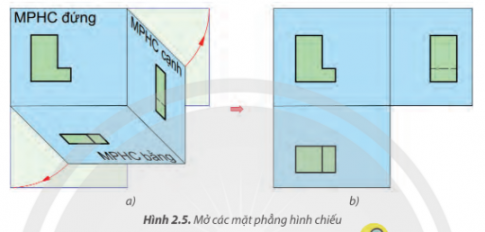

Câu hỏi 6: Hãy nhận xét vị trí các MPHC bằng và MPHC cạnh so với MPHC đứng ở Hình 2.5b.
MPHC bằng đặt ở dưới MPHC đứng, MPHC cạnh đặt bên phải MPHC đứng.
Câu hỏi 7: Các hình chiếu (Hình 2.6) có mối quan hệ với nhau như thế nào?
- Hình chiếu bằng B đặt dưới hình chiếu đứng A.
- Hình chiếu cạnh C đặt bên phải hình chiếu đứng A.
3. Hình chiếu khối đa diện

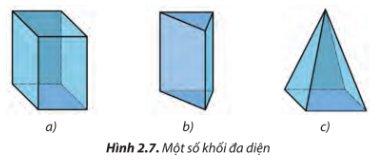

Câu hỏi 8: Hãy cho biết khối đa diện trong mỗi trường hợp ở Hình 2.7 được bao bởi các hình gì?
a) Khối hình hộp chữ nhật được bao bởi các đa giác hình chữ nhật.
b) Khối lăng trụ được bao bởi các đa giác hình chữ nhật và hình tam giác.
c) Khối hình chóp được bao bởi các đa giác hình chữ nhật và hình tam giác.

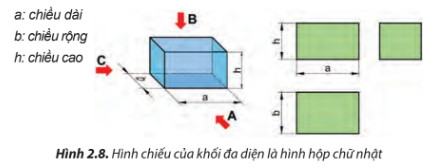

Câu hỏi 9: Các hình chiếu của khối đa diện (Hình 2.8) có hình dạng và kích thước như thế nào?
Lời giải
- Hình chiếu đứng A: hình chữ nhật có kích thước a x h.
- Hình chiếu bằng B: hình chữ nhật có kích thước a x b.
- Hình chiếu cạnh C: hình chữ nhật có kích thước b x h.
4. Hình chiếu khối tròn xoay

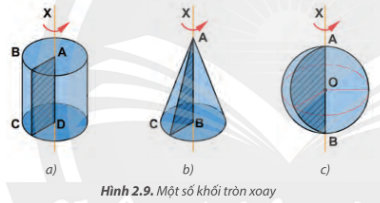

Câu hỏi 10: Hãy nhận xét hình dạng của hình phẳng (đường gạch chéo) ở mỗi trường hợp trong hình 2.9.
a) Hình chữ nhật.
b) Hình tam giác.
c) Hình bán nguyệt.
Câu hỏi 11: Hãy kể tên một số vật dụng có dạng khối tròn xoay trong đời sống.
Quả bóng, Trái đất, nón lá, lon bia, quả bóng tenis, viên bi, hộp khoai tây ...

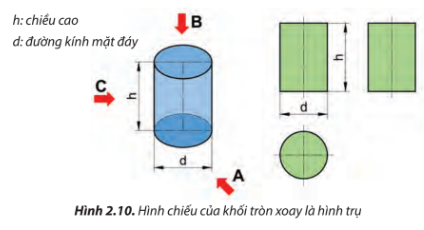

Câu hỏi 12: Quan sát Hình 2.10 và nhận xét hình dạng các hình chiếu của khối tròn xoay.
Lời giải
- Hình chiếu đứng A: hình chữ nhật
- Hình chiếu bằng B: hình tròn
- Hình chiếu canh C: hình chữ nhật
5. Quy trình vẽ hình chiếu khối hình học, vật thể đơn giản

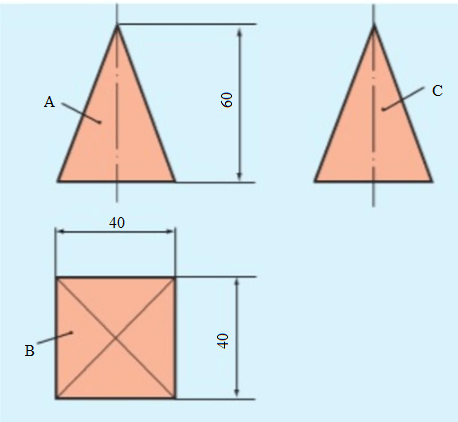

Câu hỏi 1: Cho hình chóp đều đáy vuông có chiều cao h = 60 mm, chiều dài cạnh đáy a = 40 mm (Hình 2.13). Hãy vẽ và ghi kích thước hình chiếu đứng và hình chiếu cạnh mới sau khi đặt mặt đáy của hình chóp đáy vuông này song song với mặt phẳng chiếu cạnh (tỉ lệ 1:1).
Câu hỏi 2: Vẽ và ghi kích thước các hình chiếu của vật thể đơn giản ở Hình 2.14 (tỉ lệ 1:1).
Lời giải
6. Vận dụng

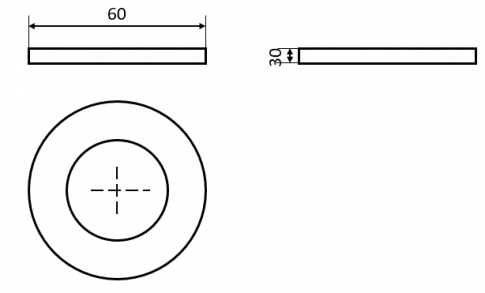

Câu hỏi: Hãy vẽ các hình chiếu của vòng đệm phẳng (Hình 2.15) có kích thước như sau:
- Đường kính vòng trong của dòng đệm: Ø34 mm.
- Đường kính ngoài của vòng đệm: Ø60 mm.
- Bề dày của vòng đệm: 5 mm.
Lời giải
-------------------------------------
Trên đây, VnDoc đã gửi tới các bạn Giải Công nghệ 8 bài 2: Hình chiếu vuông góc CTST.
