Công nghệ 8 Chân trời sáng tạo bài: Ôn tập chương 1

VnDoc xin giới thiệu bài Giải Công nghệ 8 Chân trời sáng tạo bài: Ôn tập chương 1 được chúng tôi sưu tầm và tổng hợp với lời giải chi tiết, rõ ràng theo khung chương trình sách giáo khoa Công nghệ 8 Chân trời sáng tạo. Mời các em cùng tham khảo để nắm được nội dung bài học

Ôn tập chương 1

Câu hỏi 1: Bản vẽ kĩ thuật là gì? Bản vẽ kĩ thuật dùng để làm gì?

Lời giải

Bản vẽ kĩ thuật là tài liệu kĩ thuật trình bày các thông tin kĩ thuật của sản phẩm.

Bản vẽ kĩ thuật được dùng để chế tạo, thi công, kiểm tra đánh giá sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản phẩm.

Câu hỏi 2: Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như thế nào?

Lời giải

Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí: Hình chiếu bằng đặt dưới hình chiếu đứng, hình chiếu cạnh đặt bên phải hình chiếu đứng.

Câu hỏi 3: Nêu đặc điểm hình chiếu của các khối hình học: hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều, hình trụ, hình nón và hình cầu.

Lời giải
Khối hình họcHình chiếu
Hình hộp chữ nhậtHình chiếu là các hình chữ nhật bao quanh HHCN
Hình lăng trụ đềuHình chiếu là các hình tam giác, hình chữ nhật bao quanh khối lăng trụ
Hình chóp đềuHình chiếu là các hình tam giác, hình chữ nhật bao quanh hình chóp
Hình trụMặt đáy là hình tròn, hình chiếu đứng và hình chiếu cạnh là hình chữ nhật
Hình nónMặt đáy là hình tròn, hình chiếu đứng và hình chiếu cạnh là hình tam giác
Hình cầuMặt đáy, hình chiếu đứng và hình chiếu cạnh đều là hình tròn

Câu hỏi 4: So sánh trình tự đọc bản vẽ lắp và bản vẽ chi tiết.

Lời giải

- Giống nhau

  • Đều là bản vẽ kĩ thuật.
  • Đều có các khung tên, hình biểu diễn và các kích thước.

- Khác nhau:

  • Bản vẽ chi tiết có yêu cầu kĩ thuật và chỉ biểu diễn 1 chi tiết.
  • Bản vẽ lắp có bảng kê, phân tích chi tiết, tổng hợp và biểu diễn được nhiều chi tiết.

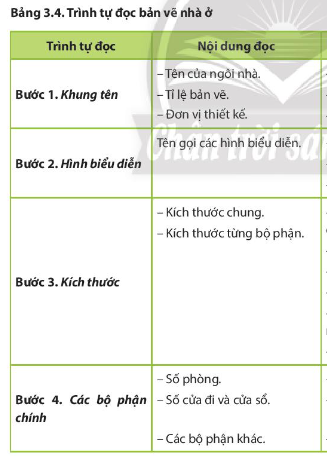

Câu hỏi 5: Nêu trình tự đọc bản vẽ nhà.

Lời giải

Nêu trình tự đọc bản vẽ nhà.

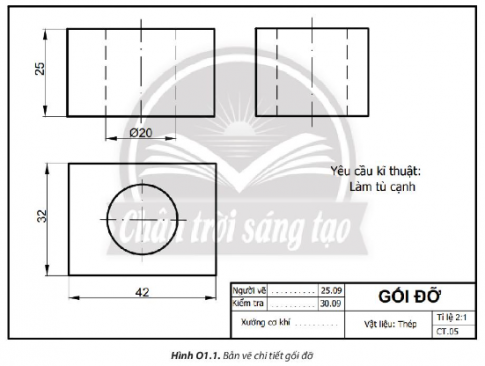

Câu hỏi 6: Đọc bản vẽ chi tiết gối đỡ ở Hình O1.1 theo trình tự đã học.

Đọc bản vẽ chi tiết gối đỡ ở Hình O1.1 theo trình tự đã học.

Lời giải

- Khung tên:

  • Tên gọi: Gối đỡ
  • Vật liệu: thép
  • Tỉ lệ: 2:1

- Hình biểu diễn: hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng.

- Kích thước:

  • Chiều dài 42 mm
  • Chiều rộng 32 mm
  • Bề dày: 25 mm
  • Đường kính trong 20 mm

- Yêu cầu kĩ thuật:

  • Làm tù cạnh

-------------------------------------

Trên đây, VnDoc đã gửi tới các bạn Giải Công nghệ 8 bài: Ôn tập chương 1 CTST.
