Bài: Mạch điện
Mở đầu

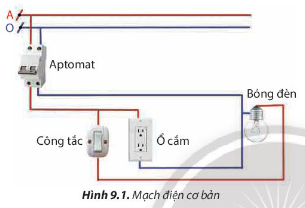

Em hãy xác định bộ phần điều khiển bóng đèn sáng và tắt trên mạch điện ở Hình 9.1.
Lời giải
Bộ phần điều khiển bóng đèn sáng và tắt trên mạch điện là công tắc.
1. Cấu trúc chung của mạch điện
Câu hỏi 1: Em hãy cho biết chức năng của các bộ phận trên mạch điện trong Hình 9.2.
Lời giải
- Nguồn điện: cung cấp năng lượng điện cho toàn mạch điện.
-Truyền dẫn, đóng cắt, điều khiển và bảo vệ:
+ Cầu trì: đóng, ngắt nguồn điện; điều khiển hoạt động của tải và bảo vệ an toàn cho mạch điện.
+ Dây dẫn: kết nối các bộ phận của mạch điện.
- Bóng đèn: tiêu thụ năng lượng điện từ nguồn điện.
2. Các bộ phận chính của mạch điện
Câu hỏi 2: Quan sát Hình 9.4, hãy kể tên những loại nguồn điện được sử dụng ở gia đình em.
Lời giải
a) Nguồn điện một chiều.
b) Nguồn điện một chiều.
c) Nguồn điện xoay chiều.
d) Nguồn điện xoay chiều.
Câu hỏi 3: Em hãy nêu tên và chức năng của mỗi đồ dùng điện trong Hình 9.5.
Lời giải
a) Đèn điện: Biến đổi điện năng thành quang năng để thắp sáng.
b) Nồi cơm điện: Biến đổi điện năng thành nhiệt năng để nấu chín thức ăn.
c) Quạt điện: Biến đổi điện năng thành cơ năng để làm mát.

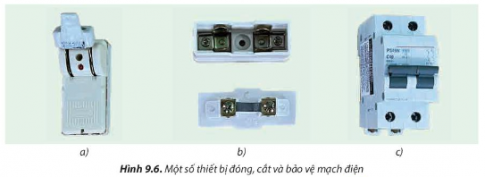

Câu hỏi 4: Quan sát Hình 9.6, em hãy nêu tên, chức năng của một số thiết bị đóng, cắt và bảo vệ mạch điện.
Lời giải
a) Cầu dao: thiết bị đóng, cắt nguồn điện bằng tay.
b) Cầu chì: thiết bị bảo vệ sự cố ngắn mạch và quá tải cho mạch điện. Cầu chì thường được sử dụng kết hợp với cầu dao.
c) Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động khi có sự cố quá tải và ngắn mạch xảy ra.
Câu hỏi 5: Em hãy nêu chức năng và phạm vi ứng dụng của các loại công tắc có trong Hình 9.7.
Lời giải
Công tắc nổi và công tắc âm tường (Hình 9.7a, 9.7b): sử dụng để đóng, ngắt mạch điện trực tiếp bằng tay.
Công tắc điện từ (Hinh 9.7c): sử dụng đề đóng, ngắt mạch điện tự động.
Mô đun điều khiển (Hình 9.7d): sử dụng để đóng, ngắt mạch điện tự động theo chương trình đã được lập trình sẵn.

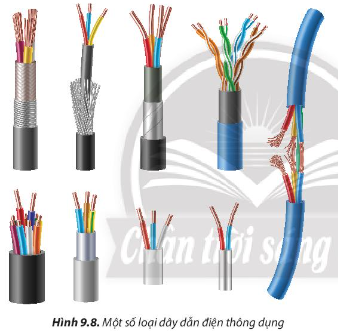

Câu hỏi 6: Quan sát Hình 9.8, em hãy cho biết có những loại dây dẫn điện thông dụng nào?
Lời giải
- Dây điện đơn cứng.
- Dây điện đơn mềm.
- Dây điện đôi mềm dẹp.
- Dây điện xoắn mềm.
- Dây cáp điện thường.
- Dây cáp điện bọc giáp.
- Dây cáp điện ngầm 3 pha.
3. Luyện tập
Câu hỏi 1: Quan sát Hình 9.9, em hãy cho biết tên những thiết bị có trong bảng điện. Nêu chức năng của từng thiết bị.
Lời giải
- Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động khi có sự cố quá tải và ngắn mạch xảy ra.
- Công tắc nổi: sử dụng để đóng, ngắt mạch điện trực tiếp bằng tay.
- Ổ cắm: chia sẻ và kết nối của các thiết bị điện với nguồn điện.
Câu hỏi 2: Em hãy cho biết mạch điện cần có những bộ phận (thiết bị điện) nào để có thể hoạt động bình thường và bảo vệ an toàn khi có các sự cố quá tải, ngắn mạch?
Lời giải
Bộ phận đóng, cắt và bảo vệ mạch điện:
- Cầu dao: thiết bị đóng, cắt nguồn điện bằng tay.
- Cầu chì: thiết bị bảo vệ sự cố ngắn mạch và quá tải cho mạch điện. Cầu chì thường được sử dụng kết hợp với cầu dao.
- Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động khi có sự cố quá tải và ngắn mạch xảy ra.
4. Vận dụng

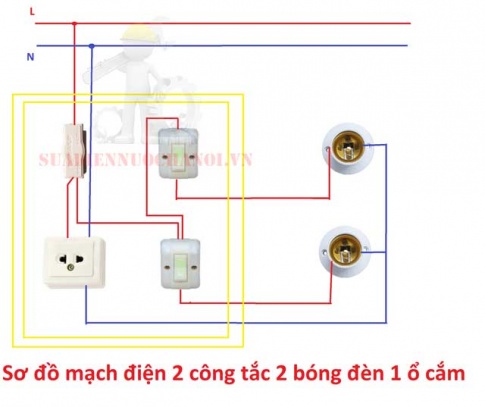

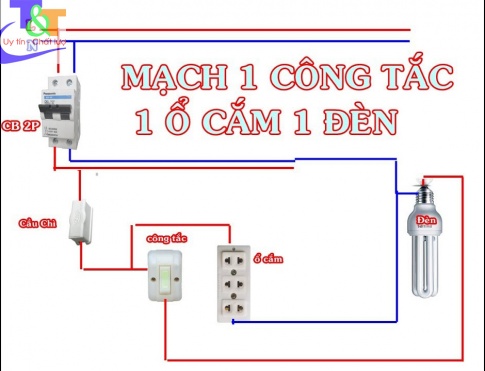

Câu hỏi: Hãy kể tên một số mạch điện sử dụng công tắc nổi, công tắc âm tường để bật, tắt tải bằng tay.
Lời giải
-------------------------------------
