Lý thuyết Khoa học tự nhiên 9 Cánh diều bài 8

Lý thuyết Khoa học tự nhiên 9 bài 8: Đoạn mạch nối tiếp có nội dung chi tiết và các câu trắc nghiệm trong chương trình sách mới. Các bạn có thể tham khảo để chuẩn bị tốt cho bài học mới trong chương trình sách Cánh diều.

I. Đoạn mạch nối tiếp

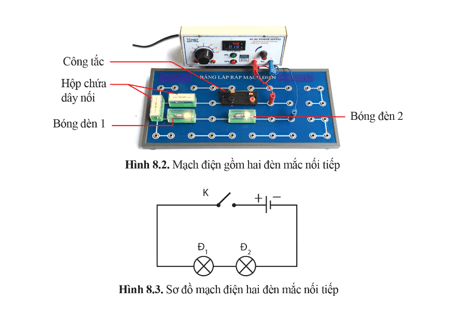

1. Sơ đồ đoạn mạch nối tiếp

Trong đoạn mạch nối tiếp, tại bất kì điểm nào của đoạn mạch chỉ có một dây dẫn đi qua.

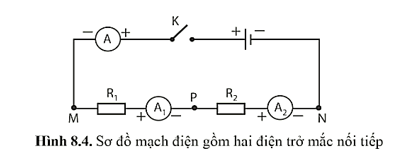

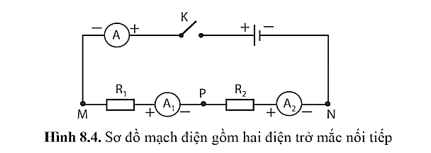

2. Cường độ dòng điện trong đoạn mạch nối tiếp

Trong đoạn mạch gồm hai điện trở mắc nối tiếp, cường độ dòng điện qua mỗi điện trở là như nhau.

I = I₁ = I₂

Tổng quát: Trong đoạn mạch nối tiếp, cường độ dòng điện là như nhau tại mọi điểm.

I = I₁ = I₂ = … = I_n

II. Điện trở tương đương của đoạn mạch nối tiếp

1. Điện trở tương đương

Điện trở tương đương của đoạn mạch là điện trở thay thế cho các điện trở đoạn mạch này, sao cho với cùng hiệu điện thế thì cường độ dòng điện chạy qua đoạn mạch vẫn có giá trị như trước.

2. Công thức tính điện trở tương đương của đoạn mạch nối tiếp

Công thức tính điện trở tương đương của đoạn mạch gồm hai điện trở mắc nối tiếp:

R = R₁ + R₂

Tổng quát: Công thức tính điện trở tương đương của đoạn mạch có nhiều điện trở mắc nối tiếp:

R = R₁ + R₂ + … + R_n

Mở rộng: Trong đoạn mạch mắc nối tiếp: U_MN = U_MP + UPN
