Lý thuyết Khoa học tự nhiên 9 Cánh diều bài 9

VnDoc xin giới thiệu bài Lý thuyết Khoa học tự nhiên 9 bài 9: Đoạn mạch song song có nội dung chi tiết và các câu trắc nghiệm trong chương trình sách mới. Các bạn có thể tham khảo để chuẩn bị tốt cho bài học mới trong chương trình sách Cánh diều.

I. Đoạn mạch song song

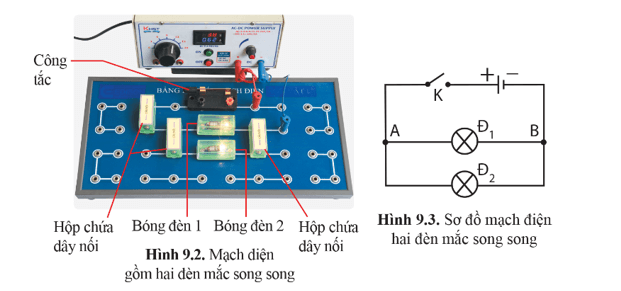

1. Sơ đồ đoạn mạch song song

Trong đoạn mạch song song, có đoạn mạch nhánh và đoạn mạch chính.

- Đoạn mạch nối hai điểm chung với nguồn điện được gọi là mạch chính.

- Đoạn mạch nối điện trở với hai điểm chung được gọi là mạch nhánh.

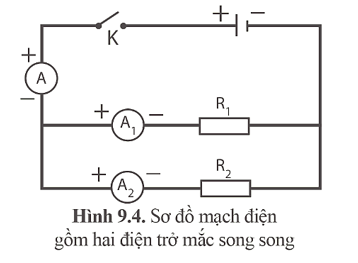

2. Cường độ dòng điện trong đoạn mạch song song

Trong đoạn mạch gồm hai điện trở mắc song song, cường độ dòng điện trong mạch chính bằng tổng cường độ dòng điện trong hai mạch nhánh.

I = I₁ + I₂

Tổng quát: Trong đoạn mạch song song, cường độ dòng điện trong mạch chính bằng tổng cường độ dòng điện trong các mạch nhánh.

I = I₁ + I₂ + … + I_n

II. Điện trở tương đương của đoạn mạch song song

Công thức tính điện trở tương đương của đoạn mạch gồm hai điện trở mắc song song:

\(\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}\)

Mở rộng: Trong đoạn mạch có nhiều điện trở mắc song song:

\(\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}+...+\frac{1}{R_n}\)

Mở rộng: Hiệu điện thế giữa hai đầu đoạn mạch chính bằng hiệu điện thế giữa hai đầu các đoạn mạch nhánh: U_AB = U₁ = U₂
