Giải SBT Công nghệ 8 Chân trời sáng tạo bài 10
Chúng tôi xin giới thiệu bài Giải sách bài tập Công nghệ 8 bài 10: Mạch điện điều khiển sách Chân trời sáng tạo chi tiết giúp học sinh dễ dàng xem và so sánh lời giải từ đó biết cách làm bài tập trong SBT Công nghệ 8.
Bài: Mạch điện điều khiển
Câu 1 trang 50 SBT Công nghệ 8: Em hãy vẽ và giải thích sơ đồ khối của một mạch điện điều khiển đơn giản.
Trả lời:

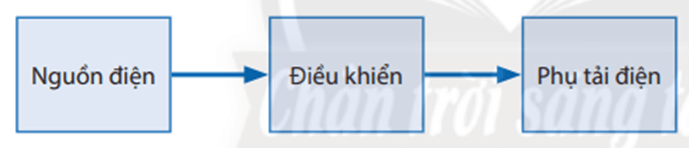

Sơ đồ mạch điện điều khiển đơn giản ![]() |
- Nguồn điện: cấp điện cho toàn mạch. - Khối điều khiển: điều khiển hoạt động của phụ tải theo nhu cầu sử dụng. - Phụ tải điện: hoạt động theo tín hiệu chỉ dẫn của khối điều khiển. |
Câu 2 trang 50 SBT Công nghệ 8: Em hãy đánh dấu để chọn những đồ dùng điện trong bảng dưới đây sử dụng mạch điện điều khiển có dùng cảm biến hoặc không dùng cảm biến.
STT | Tên thiết bị | Có dùng cảm biến | Không dùng cảm biến |
1 | Nồi cơm điện | ||
2 | Quạt điện | ||
3 | Đèn tự động bật khi trời tối và tắt khi trời sáng | ||
4 | Máy điều hòa | ||
5 | Bàn là điện | ||
6 | Cửa tự động đóng mở khi có người ra vào | ||
7 | Ấm đun nước dùng điện |
Trả lời:
STT | Tên thiết bị | Có dùng cảm biến | Không dùng cảm biến |
1 | Nồi cơm điện | x | |
2 | Quạt điện | x | |
3 | Đèn tự động bật khi trời tối và tắt khi trời sáng | x | |
4 | Máy điều hòa | x | |
5 | Bàn là điện | ||
6 | Cửa tự động đóng mở khi có người ra vào | x | |
7 | Ấm đun nước dùng điện | x |
Câu 3 trang 51 SBT Công nghệ 8: Mô đun cảm biến là gì? Em hãy kể tên một số mô đun cảm biến mà em biết.
Trả lời:
- Mô đun cảm biến là thiết bị điện tử bao gồm mạch điện tử cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường.
- Một số mô đun cảm biến mà em biết là:
+ Mô đun cảm biến ánh sáng.
+ Mô đun cảm biến nhiệt độ.
Câu 4 trang 51 SBT Công nghệ 8: Mô đun cảm biến được phân loại như thế nào? Nêu ví dụ cho từng loại.
Trả lời:
Phân loại mô đun cảm biến và ví dụ:
- Theo tên gọi và chức năng của cảm biến nối vào mạch điện tử.
Ví dụ: mô đun cảm biến ánh sáng, mô đun cảm biến nhiệt độ.
- Theo dạng tín hiệu phản hồi cho mạch điện điều khiển.
Ví dụ: mô đun cảm biến có tín hiệu phản hồi dạng tín hiệu tương tự và tín hiệu số.
Câu 5 trang 51 SBT Công nghệ 8: Hãy nêu tên của các mô đun cảm biến được minh hoạ trong bảng dưới đây.
STT | Hình ảnh minh họa | Tên mô đun cảm biến |
1 | ![]() | …………………………………… |
2 | ![]() | …………………………………… |
3 | ![]() | …………………………………… |
4 | ![]() | …………………………………… |
5 | ![]() | …………………………………… |
6 | ![]() | …………………………………… |
7 | ![]() | …………………………………… |
Trả lời:
STT | Hình ảnh minh họa | Tên mô đun cảm biến |
1 | ![]() | Cảm biến nhiệt độ |
2 | ![]() | Cảm biến khí gas |
3 | ![]() | Cảm biến âm thanh |
4 | ![]() | Cảm biến siêu âm |
5 | ![]() | Cảm biến ánh sáng |
6 | ![]() | Cảm biến hồng ngoại |
7 | ![]() | Cảm biến độ ẩm |
Câu 6 trang 52 SBT Công nghệ 8: Em hãy cho biết các hệ thống điện dưới đây có thể sử dụng loại cảm biến nào.
STT | Đồ dùng điện | Tên cảm tiến có thể dùng |
1 | Máy điều hòa không khí | |
2 | Hệ thống tưới nước tự động | |
3 | Đèn tự động bật khi trời tối và tắt khi trên sáng | |
4 | Cửa tự động đóng mở khi có người ra vào | |
5 | Hệ thống báo cháy tự động |
Trả lời:
STT | Đồ dùng điện | Tên cảm tiến có thể dùng |
1 | Máy điều hòa không khí | Mô đun cảm biến nhiệt độ |
2 | Hệ thống tưới nước tự động | Mô đun cảm biến độ ẩm |
3 | Đèn tự động bật khi trời tối và tắt khi trên sáng | Mô đun cảm biến ánh sáng |
4 | Cửa tự động đóng mở khi có người ra vào | Công tắc tự động dùng cảm biến hồng ngoại |
5 | Hệ thống báo cháy tự động | Mô đun cảm biến nhiệt độ |
>>> Bài tiếp theo: Giải SBT Công nghệ 8 Chân trời sáng tạo bài 11
Trên đây là toàn bộ lời giải Giải SBT Công nghệ lớp 8 bài 10: Mạch điện điều khiển sách Chân trời sáng tạo. Các em học sinh tham khảo thêm Công nghệ lớp 8 Kết nối tri thức và Công nghệ lớp 8 Cánh Diều. VnDoc liên tục cập nhật lời giải cũng như đáp án sách mới của SGK cũng như SBT các môn cho các bạn cùng tham khảo.
