Giải SBT Công nghệ 8 Chân trời sáng tạo bài 11

Thực hành lắp mạch điện điều khiển đơn giản

1 26

Giải sách bài tập Công nghệ 8 bài 11: Thực hành lắp mạch điện điều khiển đơn giản sách Chân trời sáng tạo chi tiết giúp học sinh dễ dàng xem và so sánh lời giải từ đó biết cách làm bài tập trong SBT Công nghệ 8.

Bài: Thực hành lắp mạch điện điều khiển đơn giản

Câu 1 trang 53 SBT Công nghệ 8: Em hãy mô tả những yêu cầu lắp ráp (yêu cầu sản phẩm) mạch điện ứng dụng mô đun cảm biến.

Trả lời:

Yêu cầu lắp ráp (yêu cầu sản phẩm) mạch điện ứng dụng mô đun cảm biến:

- Sử dụng mô đun cảm biến ánh sáng, mô đun cảm biến nhiệt độ, mô đun cảm biến độ ẩm.

- Được lắp ráp đúng sơ đồ lắp đặt và hoạt động đúng nguyên lí, không xảy ra sự cố.

- Có thể điều chỉnh được ngưỡng tác động theo ánh sáng, nhiệt độ và độ ẩm.

Câu 2 trang 53 SBT Công nghệ 8: Hãy liệt kê danh mục thiết bị, vật tư tối thiểu để có thể lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm.

Trả lời:

Danh mục thiết bị, vật tư tối thiểu để có thể lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm:

STT	Tên thiết bị, vật tư	Đơn vị	Số lượng	Ghi chú
1	Tua vít hai cạnh	Cái	01	Đường kính 4 mm
2	Tua vít bốn cạnh	Cái	01	Đường kính 4 mm
3	Kìm điện	Cái	01
4	Đồng hồ vạn năng	Cái	01	Hiện số hoặc kim
5	Động cơ máy bơm một chiều	Cái	01	12 V – 3 W
6	Mô đun cảm biến độ ẩm	Bộ	01	Dạng bật, tắt
7	Adapter	Bộ	01	12 V – 3 A
8	Dây dẫn	Sợi	10	Dài 20 cm và 50 cm
9	Bảng điện lắp thử	Cái	02	Bảng điện nhựa

Câu 3 trang 53 SBT Công nghệ 8: Hãy mô tả bước cài đặt ngưỡng ánh sáng tác động của mô đun cảm biến ánh sáng trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng.

Trả lời:

Mô tả bước cài đặt ngưỡng ánh sáng tác động của mô đun cảm biến ánh sáng trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng:

Cài đặt mô đun cảm biến tác động theo đúng mức ngưỡng ánh sáng đã được chỉnh.

Câu 4 trang 54 SBT Công nghệ 8: Hãy kể tên các bước trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nhiệt độ vào bảng dưới đây.

Trả lời:

Quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nhiệt độ:

Bước 1	Kết nối cảm biến nhiệt độ vào mô đun cảm biến.
Bước 2	Kết nối quạt điện vào mô đun cảm biến.
Bước 3	Kết nối Adapter vào cực nguồn mô đun cảm biến.
Bước 4	Cài đặt nhiệt độ tác động của mô đun cảm biến
Bước 5	Kiểm tra và vận hành

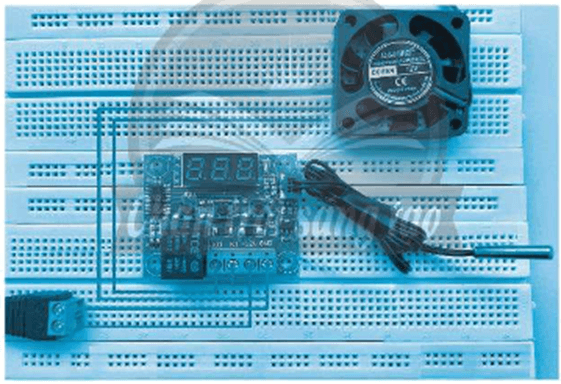

Câu 5 trang 54 SBT Công nghệ 8: Em hãy nêu tên loại mô đun cảm biến sử dụng trong mạch điện điều khiển được minh hoạ trong hình dưới đây.

Trả lời:

Loại mô đun cảm biến sử dụng trong mạch điện điều khiển được minh hoạ trong hình là: mô đun cảm biến nhiệt độ.

Câu 6 trang 54 SBT Công nghệ 8: Em hãy nêu những ứng dụng của mô đun cảm biến hồng ngoại.

Trả lời:

Những ứng dụng của mô đun cảm biến hồng ngoại:

- Bóng đèn tự động bật, tắt khi có người và không có người.

- Giúp mở cửa tự động.

- Giúp chống trộm

Câu 7 trang 55 SBT Công nghệ 8: Em hãy nêu công việc và yêu cầu kĩ thuật trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm

Trả lời:

Công việc và yêu cầu kĩ thuật trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm:

Các bước thực hiện	Yêu cầu kĩ thuật	Hình minh họa
Bước 1: Kết nối cảm biến độ ẩm vào mô đun cảm biến	Đảm bảo kết nối đúng vị trí và tiếp xúc tốt.
Bước 2: Kết nối động cơ máy bơm vào mô đun cảm biến.	Đảm bảo kết nối đúng vị trí tiếp điểm (đầu ra) của rơ le điện tử và tiếp xúc tốt
Bước 3: Kết nối Adapter vào cực nguồn mô đun cảm biến	Đảm bảo kết nối đúng cực tính (+), cực tính (-) của nguồn với mô đun cảm biến và tiếp xúc tốt
Bước 4: Cài đặt mức ngưỡng tác động của mô đun cảm biến.	Đảm bảo mô đun cảm biến tác động theo đúng mức ngưỡng đã được chỉnh
Bước 5: Kiểm tra và vận hành	Mạch hoạt động đúng nguyên lí và không bị sự cố
