Bài: Mạch điện

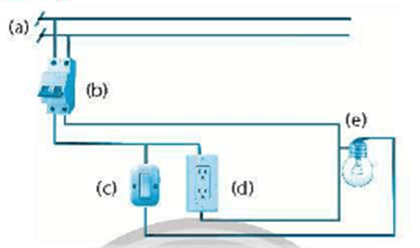

Câu 1 trang 45 SBT Công nghệ 8: Em hãy kể tên và cho biết chức năng của từng bộ phận trong mạch điện được mô tả trong hình dưới đây.
STT | Tên bộ phận | Chức năng |
(a) | …………………. | ………………………………………………….. |
(b) | …………………. | ………………………………………………….. |
(c) | …………………. | ………………………………………………….. |
(d) | …………………. | ………………………………………………….. |
(e) | …………………. | ………………………………………………….. |
Trả lời:
STT | Tên bộ phận | Chức năng |
(a) | Nguồn điện | Cung cấp năng lượng điện cho toàn mạch điện. |
(b) | Cầu chì | Đóng, ngắt nguồn điện, điều khiển hoạt động của tải và bảo vệ an toàn cho mạch điện. |
(c) | Công tắc | Đóng ngắt mạch điện |
(d) | Ổ cắm | Lấy điện |
(e) | Bóng đèn | Tiêu thụ năng lượng điện từ nguồn điện |
Câu 2 trang 45 SBT Công nghệ 8: Em hãy cho biết tên và chức năng của các thiết bị điện được kí hiệu trong bảng dưới đây.
STT | Kí hiệu | Tên thiết bị điện | Chức năng |
1 |  | ………………………. | ………………………. |
2 |  | ………………………. | ………………………. |
3 |  | ………………………. | ………………………. |
4 |  | ………………………. | ………………………. |
5 |  | ………………………. | ………………………. |
6 |  | ………………………. | ………………………. |
7 |  | ………………………. | ………………………. |
8 |  | ………………………. | ………………………. |
9 |  | ………………………. | ………………………. |
10 |  | ………………………. | ………………………. |
Trả lời:
STT | Kí hiệu | Tên thiết bị điện | Chức năng |
1 | | Công tắc thường | đóng, bật dòng điện |
2 | | Cầu dao hai cực | Bải vệ mạch điện khi quá tải hoặc ngắn mạch. |
3 | | Đèn sợi đốt | Thiết bị điện |
4 | | Chuông điện | Báo điện |
5 | | Ổ điện | Dẫn điện từ mạch điện đến thiết bị điện |
6 | | Công tắc ba cực | Đóng, bật, ngắt, mở dòng điện. |
7 | | Cầu chì | Bảo vệ mạch điện |
8 | | Ổ điện và phích cắm điện | Dẫn điện từ mạch điện đến các thiết bị điện. |
9 | | Quạt trần | Thiết bị điện |
10 | | Chấn lưu | Giới hạn dòng điện chạy trong mạch điện. |
Câu 3 trang 46 SBT Công nghệ 8: Em hãy điền tên thiết bị vào dưới mỗi hình và đánh dấu vào ô tương ứng với chức năng của thiết bị.
Trả lời:
STT | Thiết bị | Chức năng của thiết bị | |||
Nguồn điện | Tải tiêu thụ điện | Bộ phận đóng, cắt và bảo vệ mạch điện | Bộ phận điều khiển mạch điện | ||
1 | Các loại Pin | x | |||
2 | Nồi điện | x | |||
3 | Cầu dao | x | |||
4 | Công tắc âm tường | x | |||
5 | Công tắc điện từ | x | |||
6 | Cầu chì | x | |||
7 | Quạt điện | x | |||
8 | Mô đun điều khiển | x | |||
9 | Máy phát điện | x | |||
10 | Aptomat | x | |||

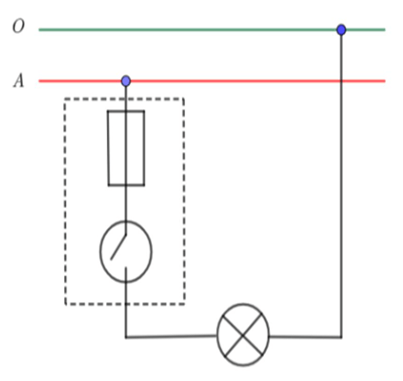

Câu 4 trang 48 SBT Công nghệ 8: Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt một bóng đèn sử dụng nguồn điện xoay chiều 220 V – 50 Hz.
Trả lời:
Yêu cầu | Sơ đồ mạch điện |
Mạch điện dùng một công tắc đơn điều khiển một bóng đèn |  |
Câu 5 trang 49 SBT Công nghệ 8: Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt một quạt trần sử dụng nguồn điện xoay chiều 220 V – 50 Hz.
Trả lời:
Yêu cầu | Sơ đồ mạch điện |
Mạch điện dùng một công tắc đơn điều khiển một quạt. |  |
Câu 6 trang 49 SBT Công nghệ 8: Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt hai bóng đèn mắc nối tiếp sử dụng nguồn điện xoay chiều 220 V - 50 Hz
Trả lời:
Yêu cầu | Sơ đồ mạch điện |
Mạch điện dùng một công tắc đơn điều khiển hai bóng đèn mắc nối tiếp. |  |
