Giải SBT Công nghệ 8 Chân trời sáng tạo bài: Ôn tập chương 1
Với nội dung bài Giải sách bài tập Công nghệ 8 bài: Ôn tập chương 1 sách Chân trời sáng tạo chi tiết giúp học sinh dễ dàng xem và so sánh lời giải từ đó biết cách làm bài tập trong SBT Công nghệ 8.
Bài: Ôn tập chương 1
Câu 1 trang 19 SBT Công nghệ 8: Đánh dấu vào ô trống trước công dụng của bản vẽ dùng trong kĩ thuật.
Trao đổi thông tin giữa người thiết kế và chế tạo sản phẩm.
Cung cấp các thông tin chế tạo chi tiết, sản phẩm.
Trang trí nhà xưởng sản xuất sản phẩm.
Cung cấp thông tin lắp ráp các chi tiết của sản phẩm
Cung cấp địa chỉ cung ứng vật liệu chế tạo sản phẩm.
Cung cấp thông tin hướng dẫn sử dụng sản phẩm.
Trả lời:
Trao đổi thông tin giữa người thiết kế và chế tạo sản phẩm.
Cung cấp các thông tin chế tạo chi tiết, sản phẩm.
Trang trí nhà xưởng sản xuất sản phẩm.
Cung cấp thông tin lắp ráp các chi tiết của sản phẩm
Cung cấp địa chỉ cung ứng vật liệu chế tạo sản phẩm.
Cung cấp thông tin hướng dẫn sử dụng sản phẩm.
Câu 2 trang 19 SBT Công nghệ 8: Theo phương pháp chiếu góc thứ nhất, hình chiếu bằng có vị trí như thế nào trên bản vẽ kĩ thuật?
A. Trên hình chiếu đứng.
B. Trên hình chiếu đứng, song song hình chiếu cạnh
C. Dưới hình chiếu đứng.
D. Dưới hình chiếu đứng, song song hình chiếu cạnh
Trả lời:
Đáp án đúng là: C
Theo phương pháp chiếu góc thứ nhất, hình chiếu bằng có vị trí dưới hình chiếu đứng trên bản vẽ kĩ thuật.
Câu 3 trang 19 SBT Công nghệ 8: Hãy điền đặc điểm hình chiếu của các khối hình học vào bảng dưới đây.
Khối hình học | Đặc điểm hình chiếu |
Hình hộp chữ nhật | …………………………………………….. |
Hình lăng trụ đều | …………………………………………….. |
Hình chóp đều | …………………………………………….. |
Hình trụ | …………………………………………….. |
Hình nón | …………………………………………….. |
Hình cầu | …………………………………………….. |
Trả lời:
Đặc điểm hình chiếu của các khối hình học vào bảng dưới đây.
Khối hình học | Đặc điểm hình chiếu |
Hình hộp chữ nhật | Hình chiếu là các hình chữ nhật bao quanh HHCN |
Hình lăng trụ đều | Hình chiếu là các hình tam giác, hình chữ nhật bao quanh khối lăng trụ |
Hình chóp đều | Hình chiếu là các hình tam giác, hình chữ nhật bao quanh hình chóp |
Hình trụ | Mặt đáy là hình tròn, hình chiếu đứng và hình chiếu cạnh là hình chữ nhật |
Hình nón | Mặt đáy là hình tròn, hình chiếu đứng và hình chiếu cạnh là hình tam giác |
Hình cầu | Mặt đáy, hình chiếu đứng và hình chiếu cạnh đều là hình tròn |
Câu 4 trang 20 SBT Công nghệ 8: Điền vào chỗ (...) trong bảng dưới đây để so sánh trình tự đọc bản vẽ chi tiết và bản vẽ lắp.
Trả lời:
Trình tự đọc | Bản chi tiết | Bản vẽ lắp |
Giống nhau | - Đều là bản vẽ kĩ thuật. - Đều có các khung tên, hình biểu diễn và các kích thước. | |
Khác nhau | Bản vẽ chi tiết có yêu cầu kĩ thuật và chỉ biểu diễn 1 chi tiết. | Bản vẽ lắp có bảng kê, phân tích chi tiết, tổng hợp và biểu diễn được nhiều chi tiết. |
Câu 5 trang 20 SBT Công nghệ 8: Trình tự đọc bản vẽ nhà đúng là:
A. 1. Hình biểu diễn – 2. Khung tên – 3. Kích thước – 4. Các bộ phận chính.
B. 1. Khung tên – 2 . Hình biểu diễn – 3. Kích thước – 4. Các bộ phận chính.
C. 1. Khung tên – 2. Kích thước – 3. Hình biểu diễn – 4. Các bộ phận chính.
D. 1. Khung lớn – 2. Các bộ phận chính – 3. Hình biểu diễn − 4. Kích thước.
Trả lời:
Đáp án đúng là: B
Trình tự đọc bản vẽ nhà là:
1. Khung tên
2. Hình biểu diễn
3. Kích thước
4. Các bộ phận chính.

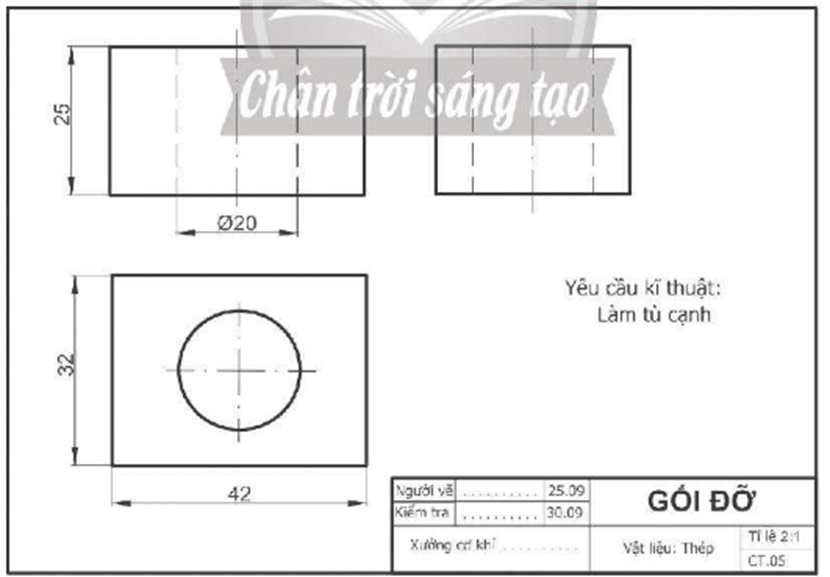

Câu 6 trang 20 SBT Công nghệ 8: Đánh dấu vào ô trống trước kết quả đọc bản vẽ chi tiết gối đỡ.
Hình chiếu đứng.
Hình chiếu cạnh.
Chi tiết có chiều dài 42 mm.
Chi tiết được chế tạo từ nhôm.
Hình chiếu bằng.
Gối đỡ có đường kính trong 20 mm.
Chi tiết được làm từ các cạnh sắc.
Đơn vị chế tạo đai ốc.
Chi tiết có chiều rộng 32 mm.
Chi tiết có chiều cao 20 mm.
Trả lời:
Hình chiếu đứng.
Hình chiếu cạnh.
Chi tiết có chiều dài 42 mm.
Chi tiết được chế tạo từ nhôm.
Hình chiếu bằng.
Gối đỡ có đường kính trong 20 mm.
Chi tiết được làm từ các cạnh sắc.
Đơn vị chế tạo đai ốc.
Chi tiết có chiều rộng 32 mm.
Chi tiết có chiều cao 20 mm.
Câu 7 trang 21 SBT Công nghệ 8: Bản vẽ kĩ thuật được sử dụng trong lĩnh vực nào
A. Xây dựng.
B. Hội họa.
C. Dịch vụ vận tải.
D. Âm nhạc.
Trả lời:
Đáp án đúng là: A
Bản vẽ kĩ thuật được sử dụng trong lĩnh vực xây dựng.

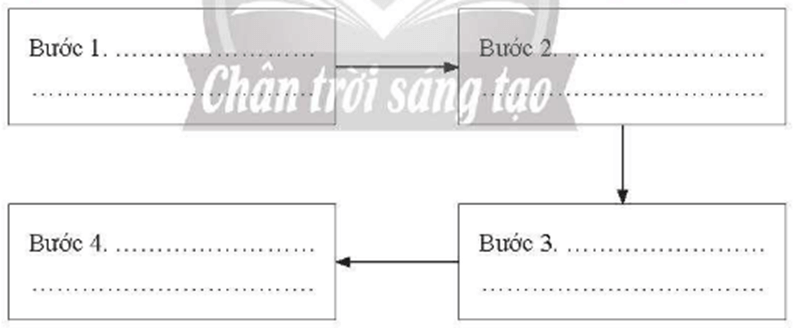

Câu 8 trang 21 SBT Công nghệ 8: Hãy điền tên các bước đọc bản vẽ chi tiết vào chỗ (...) cho phù hợp.
Trả lời:
Các bước đọc bản vẽ chi tiết:
- Bước 1: Khung tên
- Bước 2: Hình biểu diễn
- Bước 3: Kích thước
- Bước 4: Yêu cầu kĩ thuật
Câu 9 trang 21 SBT Công nghệ 8: Đánh dấu vào ô trống trước nội dung kích thước được thể hiện trong bản vẽ lắp.
Kích thước chung của sản phẩm.
Kích thước lắp ghép giữa các chi tiết.
Kích thước chiều dài của sản phẩm.
Kích thước xác định khoảng cách giữa các chi tiết.
Kích thước các phần của chi tiết.
Trả lời:
Kích thước chung của sản phẩm.
Kích thước lắp ghép giữa các chi tiết.
Kích thước chiều dài của sản phẩm.
Kích thước xác định khoảng cách giữa các chi tiết.
Kích thước các phần của chi tiết.
