Giải SBT Công nghệ 8 Bài 1: Một số tiêu chuẩn trình bày bản vẽ kĩ thuật

Giải SBT Công nghệ 8 Kết nối tri thức Bài 1: Một số tiêu chuẩn trình bày bản vẽ kĩ thuật cung cấp lời giải chi tiết, dễ hiểu cho các bài tập trong Sách bài tập Công nghệ 8. Nội dung tập trung vào những kiến thức quan trọng về khổ giấy, tỉ lệ, nét vẽ, chữ viết và ghi kích thước trong bản vẽ kĩ thuật.

Thông qua phần gợi ý và đáp án SBT Công nghệ 8 Bài 1, học sinh có thể kiểm tra kết quả bài làm, củng cố kiến thức và hiểu rõ hơn các tiêu chuẩn cần tuân thủ khi trình bày bản vẽ kĩ thuật. Đây cũng là tài liệu hữu ích để học sinh ôn tập và chuẩn bị bài trước khi đến lớp.

Giải SBT Công nghệ 8 Bài 1 Kết nối tri thức: Một số tiêu chuẩn trình bày bản vẽ kĩ thuật

Câu 1 trang 4 SBT Công nghệ 8: Khổ giấy A4 là khổ giấy có kích thước:

A. 841 x 594.

B. 594 x 420.

C. 420 x 297.

D. 297 x 210.

Trả lời:

Đáp án đúng là: D

Giải thích:

841 x 594: khổ A1

594 x 420: khổ A2

420 x 297: khổ A3

297 x 210: khổ A4

Câu 2 trang 4 SBT Công nghệ 8: Một viên gạch có kích thước một bề mặt 200 mm và 100 mm. Trên bản vẽ, bề mặt đó được vẽ với kích thước tương ứng là 20 mm và 10 mm. Tỉ lệ vẽ là:

A. 1 : 2.

B. 1 : 4

C. 1 : 5.

D. 1 : 10.

Trả lời:

Đáp án đúng là: D

Giải thích:

Ta có:

20 : 200 = 1 : 10 và 10 : 100 = 1 : 10

Vậy tỉ lệ vẽ là: 1 : 10.

Câu 3 trang 4 SBT Công nghệ 8: Trên bản vẽ kĩ thuật, nét liền mảnh được dùng để

A. vẽ đường bao thấy, cạnh thấy.

B. vẽ đường bao khuất, cạnh khuất.

C. đường kích thước, đường gióng...

D. vẽ đường tâm, đường trục.

Trả lời:

Đáp án đúng là: C

Giải thích:

Nét liền đậm: vẽ đường bao thấy, cạnh thấy.

Nét đứt mảnh: vẽ đường bao khuất, cạnh khuất.

Nét liền mảnh: đường kích thước, đường gióng...

Nét gạch chấm mảnh: vẽ đường tâm, đường trục.

Câu 4 trang 5 SBT Công nghệ 8: Trên bản vẽ kĩ thuật, nét đứt mảnh được dùng để

A. vẽ đường bao thấy, cạnh thấy.

B. vẽ đường bao khuất, cạnh khuất.

C. vẽ đường tâm đường trục.

D. vẽ đường gióng, đường kích thước.

Trả lời:

Đáp án đúng là: B

Giải thích:

Nét liền đậm: vẽ đường bao thấy, cạnh thấy.

Nét đứt mảnh: vẽ đường bao khuất, cạnh khuất.

Nét gạch chấm mảnh: vẽ đường tâm đường trục.

Nét liền mảnh: vẽ đường gióng, đường kích thước.

Câu 5 trang 5 SBT Công nghệ 8: Chỉ ra phát biểu đúng.

A. Đường kích thước được vẽ bằng nét đứt mảnh.

B. Đường kích thước được vẽ bằng nét liền mảnh và thường có vẽ mũi tên ở 2 đầu.

C. Đường kích thước được vẽ bằng nét liền đậm và thường có vẽ mũi tên ở 2 đầu.

D. Đường kích thước được vẽ bằng nét gạch dài – chấm – mảnh.

Trả lời:

Đáp án đúng là: B

Giải thích:

Nét đứt mảnh: vẽ đường bao khuất, cạnh khuất.

Nét liền đậm: vẽ đường bao thấy, cạnh thấy.

Nét gạch chấm mảnh: vẽ đường tâm, đường trục.

Câu 6 trang 5 SBT Công nghệ 8: Chỉ ra phát biểu đúng.

A. Đường gióng được vẽ bằng nét liền mảnh. Đường gióng nên vẽ vuông góc với độ dài cần ghi kích thước.

B. Đường gióng được vẽ bằng nét liền mảnh. Đường gióng nên vẽ song song với độ dài cần ghi kích thước.

C. Đường gióng được vẽ bằng nét đứt mảnh. Đường gióng nên vẽ vuông góc với độ dài cần ghi kích thước.

D. Đường gióng được vẽ bằng nét liền đậm.

Trả lời:

Đáp án đúng là: A

Giải thích:

Đường kích thước song song với độ dài cần ghi kích thước bên đáp án B sai.

Nét đứt mảnh chỉ vẽ đường bao khuất, cạnh khuất nên đáp án C sai.

Nét liền đậm chỉ vẽ đường bao thấy, cạnh thấy nên đáp án D sai.

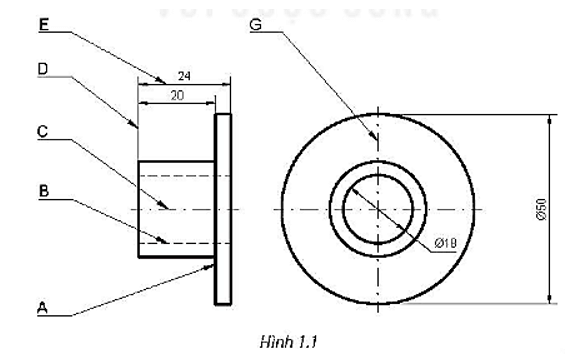

Câu 7 trang 5 SBT Công nghệ 8: Quan sát và cho biết tên gọi của các nét vẽ được sử dụng trên Hình 1.1.

Trả lời:

Câu 8 trang 6 SBT Công nghệ 8: Hãy vẽ lại Hình 1.2 trên giấy A4 với tỉ lệ 1:1.

Trả lời:

Học sinh tự vẽ lại hình ảnh vào trong vở.
