Bài: Khái quát về mạch điện

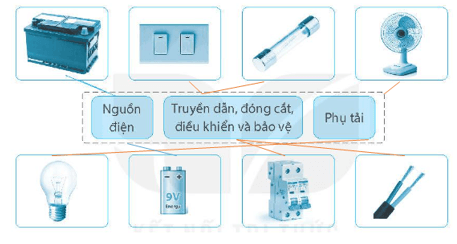

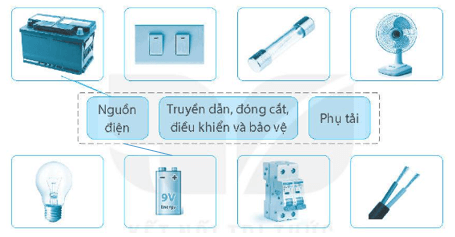

Câu 1 trang 23 SBT Công nghệ 8: Nối những hình dưới đây vào nhóm các phần tử tương ứng của mạch điện.
Trả lời:
Câu 2 trang 23 SBT Công nghệ 8: Vẽ sơ đồ khối của mạch điện điều khiển đơn giản.
Trả lời:
Sơ đồ khối của mạch điện điều khiển đơn giản:
Câu 3 trang 23 SBT Công nghệ 8: Hãy điền các thông tin tương ứng với các mạch điện điều khiển ứng dụng trong thực tế vào Bảng 14.1 dưới đây.
Ứng dụng của mạch điện điều khiển | Cảm biến sử dụng trong mạch điện | Đối tượng điều khiển của mạch điện | |
| |||
| |||
|
Trả lời:
Ứng dụng của mạch điện điều khiển | Cảm biến sử dụng trong mạch điện | Đối tượng điều khiển của mạch điện | |
| Hệ thống báo cháy tự động | Cảm biến khói | - Còi báo - Đèn chớp |
| Hệ thống tưới cây tự động | Cảm biến độ ẩm | Máy bơm |
| Hệ thống cảnh báo chống trộm | Cảm biến tiệm cận | Còi báo |
Câu 4 trang 24 SBT Công nghệ 8: Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.
Trả lời:

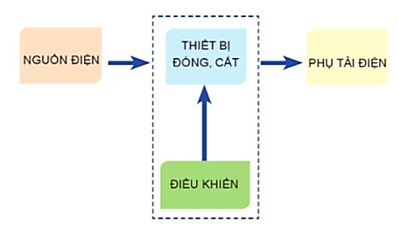

* Sơ đồ khối của một mạch điện điều khiển đơn giản:
* Mô tả và chức năng của các khối
- Nguồn điện: Cung cấp điện cho mạch.
- Thiết bị đóng, cắt: công tắc, nút bấm cơ khí; tiếp điểm đóng cắt.
- Điều khiển: đóng, cắt nguồn điện cấp cho phụ tải điện bằng tay hoặc từ xa.
- Phụ tải điện: các thiết bị biến đổi điện năng thành các năng lượng khác phục vụ đời sống, sản xuất.
