Bài: Hình chiếu vuông góc
Câu 1 trang 6 SBT Công nghệ 8: Cho biết vị trí của các mặt phẳng hình chiếu sau:
a) Mặt phẳng hình chiều đứng
b) Mặt phẳng hình chiếu bằng.
c) Mặt phẳng hình chiếu cạnh.
Trả lời:
Vị trí của các mặt phẳng hình chiếu:
|
Tên các mặt phẳng hình chiếu |
Vị trí |
|
Mặt phẳng hình chiều đứng |
Chính diện |
|
Mặt phẳng hình chiếu bằng |
Nằm ngang |
|
Mặt phẳng hình chiếu cạnh |
Bên phải |
Câu 2 trang 6 SBT Công nghệ 8: Chọn đáp án đúng về vị trí tương đối giữa các hình chiếu trong phương pháp chiếu góc thứ nhất.
A. Hình chiếu đứng nằm dưới hình chiếu bằng, hình chiếu cạnh nằm bên phải hình chiếu đứng.
B. Hình chiếu bằng nằm dưới hình chiếu đứng, hình chiếu cạnh nằm bên phải hình chiếu đứng.
C. Hình chiếu bằng nằm trên hình chiếu đứng, hình chiếu cạnh nằm bên trái hình chiếu đứng.
D. Hình chiếu bằng nằm trên hình chiếu đứng, hình chiếu cạnh nằm trên hình chiếu đứng.
Trả lời:
Đáp án đúng là: B
Trong phương pháp chiếu góc thứ nhất:
+ Hình chiếu bằng nằm dưới hình chiếu đứng.
+ Hình chiếu cạnh nằm bên phải hình chiếu đứng.

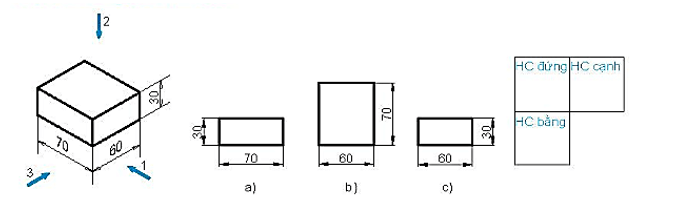

Câu 3 trang 7 SBT Công nghệ 8: Các hướng chiếu 1, 2, 3 tương ứng trên Hình 2.1 là hướng chiếu đứng, chiếu bằng và chiếu cạnh. Hãy sắp xếp các kí hiệu hình chiếu (a, b, c) trên Hình 2.2 vào vị trí đúng của Hình 2.3.
Trả lời:
Sắp xếp các kí hiệu:

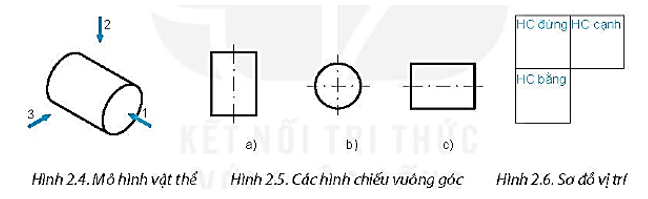

Câu 4 trang 7 SBT Công nghệ 8: Các hướng chiếu 1, 2, 3 tương ứng trên Hình 2.4 là hướng chiếu đứng, bằng và cạnh. Hãy sắp xếp các kí hiệu hình chiếu (a, b, c) trên Hình 2.5 vào vị trí đúng của Hình 2.6.
Trả lời:
Sắp xếp các kí hiệu:
Câu 5 trang 7 SBT Công nghệ 8: Đọc các bản vẽ hình chiếu a, b, c ở Hình 2.7 và đối chiếu với các vật thể 1, 2, 3 trong Hình 2.8. Kẻ mẫu Bảng 2.1 vào vở rồi đánh dấu (x) vào ô tương ứng để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể.
Trả lời:

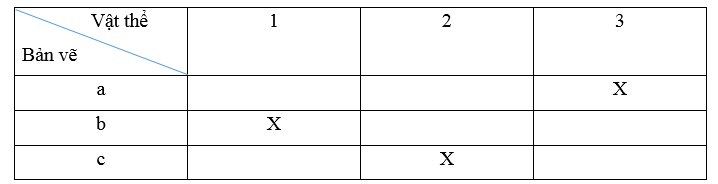

Sự tương ứng giữa các bản vẽ và các vật thể:

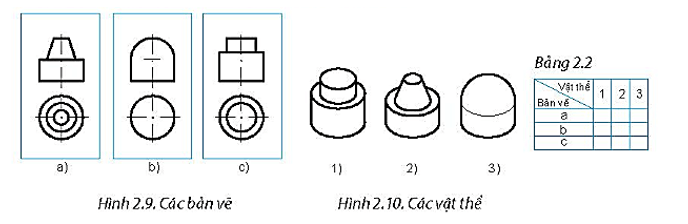

Câu 6 trang 8 SBT Công nghệ 8: Đọc các bản vẽ hình chiếu a, b, c ở Hình 2.9 và đối chiếu với các vật thể 1, 2, 3 trong Hình 2.10. Kẻ mẫu Bảng 2.2 vào vở rồi đánh dấu (x) vào ô tương ứng để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể.
Trả lời:

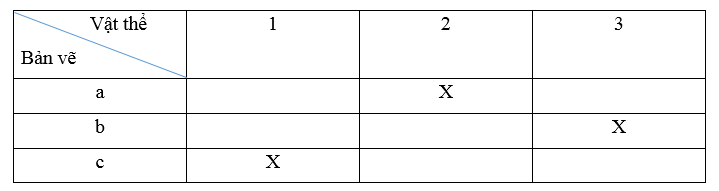

Sự tương ứng giữa các bản vẽ và các vật thể:

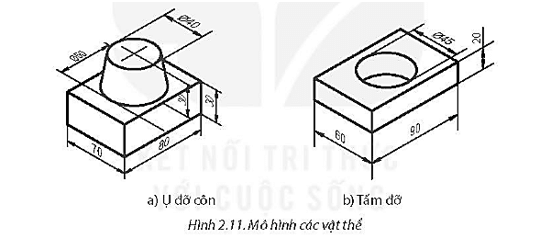

Câu 7 trang 8 SBT Công nghệ 8: Vẽ hình chiếu đứng, hình chiếu bằng và ghi kích thước của các vật thể ở Hình 2.11.

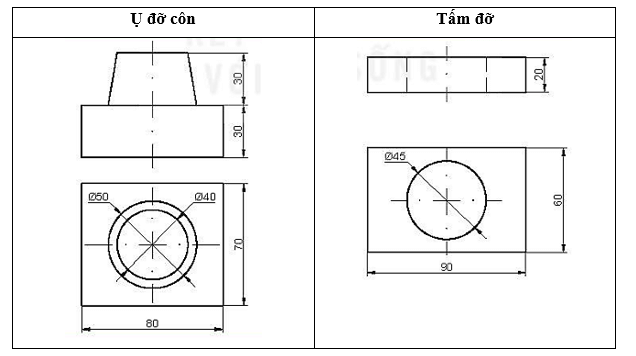

Trả lời:
