Bài: Mạch điện điều khiển sử dụng mô đun cảm biến

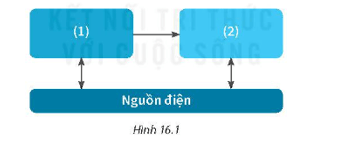

Câu 1 trang 25 SBT Công nghệ 8: Gọi tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến dưới đây (Hình 16.1).
Trả lời:
Tên thành phần chính tương ứng với các bộ phận: (1) và (2) trong sơ đồ khối của mạch điều khiển sử dụng mô đun cảm biến (Hình 16.1).
Hình | Tên gọi |
1 | Mô đun cảm biến |
2 | Đối tượng điều khiển |
Câu 2 trang 25 SBT Công nghệ 8: Chọn cụm từ dưới đây để điền vào các chỗ trống (...) trong đoạn mô tả hoạt động của mạch điện điều khiển sử dụng mô đun cảm biến.
Mô đun, cảm biến, nguồn điện, đối tượng điều khiển
Khi có ...(1), cung cấp cho mạch điện, ...(2).. trên ...(3).. thu nhận tín hiệu đầu vào từ môi trường xung quanh và chuyển thành tín hiệu đầu ra điều khiển để đóng hoặc cắt nguồn điện cấp cho ...(4)..
Trả lời:
Điền từ:
Vị trí | Từ điền |
1 | Nguồn điện |
2 | Cảm biến |
3 | Mô đun |
4 | Đối tượng điều khiển |
Câu 3 trang 26 SBT Công nghệ 8: Điền tên các bước để tiến hành lắp ráp mạch điện điều khiển tương ứng với nội dung thực hiện được mô tả trong Bảng 16.1.
Bảng 16.1. Các bước tiến hành lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến
Trình tự các bước | Nội dung thực hiện |
Bước 1: ? | Xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun. |
Bước 2: ? | Xác định các thành phần chính và cách đấu nối của mạch điện. |
Bước 3: ? | Chuẩn bị các dụng cụ, vật liệu và thiết bị theo sơ đồ mạch điện. |
Bước 4: ? | Tiến hành đấu nối theo sơ đồ mạch điện. |
Bước 5: ? | Cấp nguồn và kiểm tra hoạt động của mạch điện. Đánh giá và điều chỉnh. |
Trả lời:
Trình tự các bước | Nội dung thực hiện |
Bước 1: Tìm hiểu về mô đun | Xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun. |
Bước 2: Tìm hiểu về sơ đồ mạch điện | Xác định các thành phần chính và cách đấu nối của mạch điện. |
Bước 3: Chuẩn bị | Chuẩn bị các dụng cụ, vật liệu và thiết bị theo sơ đồ mạch điện. |
Bước 4: Lắp ráp mạch điện | Tiến hành đấu nối theo sơ đồ mạch điện. |
Bước 5: Vận hành mạch điện | Cấp nguồn và kiểm tra hoạt động của mạch điện. Đánh giá và điều chỉnh. |

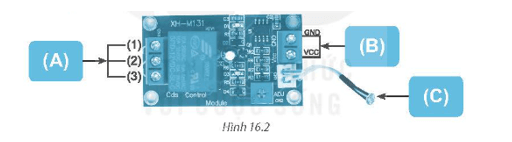

Câu 4 trang 26 SBT Công nghệ 8: Ghi rõ tên các vị trí tương ứng của mô đun cảm biến ánh sáng XH M131 (Hình 16.2) vào mẫu Bảng 16.2.
Vị trí | Tên gọi | ||
A | (1) | ? | ? |
(2) | ? | ||
(3) | ? | ||
B | GND | ? | ? |
VCC | ? | ||
C | ? | ||
Trả lời:
Vị trí | Tên gọi | ||
A | (1) | Cổng đầu ra điều khiển | Tiếp điểm thường mở |
(2) | Đầu nối chung | ||
(3) | Tiếp điểm thường đóng | ||
B | GND | Cổng nối nguồn cấp cho mô đun | Đầu nối với cực (-) của nguồn. |
VCC | Đầu nối với cực (-) của nguồn. | ||
C | Cảm biến ánh sáng | ||

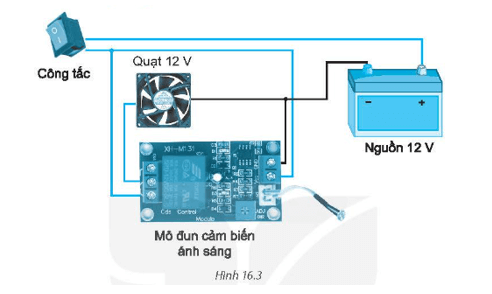

Câu 5 trang 27 SBT Công nghệ 8: Hãy mô tả hoạt động của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến ánh sáng trong Hình 16.3.
Trả lời:
Mô tả hoạt động của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến ánh sáng:
Khi có nguồn cấp cho mạch điện, nếu ánh sáng cấp vào cảm biến ánh sáng thay đổi (sáng hoặc tối), mạch điện có thể tự động điều khiển để bật hoặc tắt điện vào quạt: trời tối thì mạch tự động cung cấp điện để quạt quay, trời sáng thì mạch tự động ngắt điện vào quạt.
