Giải SBT Công nghệ 8 Bài 4 Kết nối tri thức: Bản vẽ lắp

Tài liệu Giải SBT Công nghệ 8 Bài 4: Bản vẽ lắp – Kết nối tri thức được biên soạn nhằm giúp học sinh củng cố kiến thức và hoàn thành các bài tập trong sách bài tập Công nghệ 8. Nội dung tập trung làm rõ khái niệm, công dụng, các nội dung chính và trình tự đọc bản vẽ lắp. Mỗi câu hỏi đều có hướng dẫn trả lời dễ hiểu, bám sát chương trình sách Kết nối tri thức với cuộc sống. Thông qua tài liệu này, học sinh có thể chủ động ôn tập, rèn luyện kỹ năng đọc bản vẽ và vận dụng kiến thức vào thực tế.

Câu 1 trang 11 SBT Công nghệ 8: Các nội dung của bản vẽ lắp bao gồm:

A. hình biểu diễn, kích thước, bảng kê, khung tên.

B. hình biểu diễn, kích thước yêu cầu kĩ thuật, khung tên.

C. hình biểu diễn, kích thước khung tên.

D. hình biểu diễn, kích thước, yêu cầu kĩ thuật.

Trả lời:

Đáp án đúng là: A

Nội dung của bản vẽ lắp bao gồm:

- Hình biểu diễn

- Kích thước

- Bảng kê

- Khung tên

Câu 2 trang 11 SBT Công nghệ 8: Các nội dung cụ thể sau đây thuộc nhóm nội dung nào (hình biểu diễn, kích thước, bảng kê hay khung tên)?

a) Các hình chiếu và hình cắt thể hiện hình dạng kết cấu và vị trí của các chi tiết trong sản phẩm.

b) Kích thước chung toàn bộ sản phẩm, kích thước lắp ráp giữa các chi tiết...

c) Số thứ tự, tên gọi chi tiết, số lượng, vật liệu.

d) Tên sản phẩm, tỉ lệ, kí hiệu bản vẽ, nơi thiết kế k(chế tạo),…

Trả lời:

Các nội dung cụ thể thuộc nhóm nội dung (hình biểu diễn, kích thước, bảng kê hay khung tên):

Các nội dung chi tiết	Nhóm nội dung
a) Các hình chiếu và hình cắt thể hiện hình dạng kết cấu và vị trí của các chi tiết trong sản phẩm.	Hình biểu diễn
b) Kích thước chung toàn bộ sản phẩm, kích thước lắp ráp giữa các chi tiết...	Kích thước
c) Số thứ tự, tên gọi chi tiết, số lượng, vật liệu.	Bảng kê
d) Tên sản phẩm, tỉ lệ, kí hiệu bản vẽ, nơi thiết kế k(chế tạo),…	Khung tên

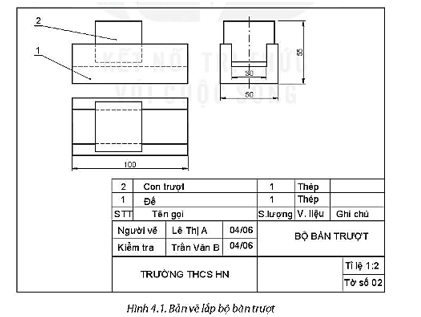

Câu 3 trang 11 SBT Công nghệ 8: Kẻ Bảng 4.1 vào vở rồi trình bày nội dung đọc bản vẽ lắp của bộ bàn trượt (Hình 4.1) theo trình tự trong bảng.

Bảng 4.1. Trình tự đọc bản vẽ lắp

Trình tự đọc	Nội dung	Kết quả đọc bản vẽ lắp bộ bàn trượt
1. Khung tên	- Tên gọi sản phẩm - Tỉ lệ bản vẽ	? ?
2. Bảng kê	Tên gọi chi tiết và số lượng	?
3. Hình biểu diễn	- Hình chiếu - Các hình biểu diễn khác	? ?
4. Kích thước	- Kích thước chung: chiều dài, chiều rộng và chiều cao toàn bộ sản phẩm - Kích thước lắp ráp: kích thước chung của hai chi tiết lắp với nhau. - Kích thước xác định khoảng cách giữa các chi tiết	? ? ?
5. Phân tích các chi tiết	Vị trí của các chi tiết. Có thể tô màu khác nhau cho các chi tiết để dễ phân biệt	?
6. Tổng hợp	Trình tự tháo lắp	?

Trả lời:

Trình tự đọc	Nội dung	Kết quả đọc bản vẽ lắp bộ bàn trượt
1. Khung tên	- Tên gọi sản phẩm - Tỉ lệ bản vẽ	- Bộ bàn trượt - 1 : 2
2. Bảng kê	Tên gọi chi tiết và số lượng	- Đế (1) số lượng: 1 - Con trượt (2) số lượng: 1
3. Hình biểu diễn	- Hình chiếu - Các hình biểu diễn khác	Hình chiếu đứng, bằng và cạnh.
4. Kích thước	- Kích thước chung: chiều dài, chiều rộng và chiều cao toàn bộ sản phẩm - Kích thước lắp ráp: kích thước chung của hai chi tiết lắp với nhau. - Kích thước xác định khoảng cách giữa các chi tiết	- Kích thước chung: 100 × 50 × 55   - Kích thước lắp ráp: 35

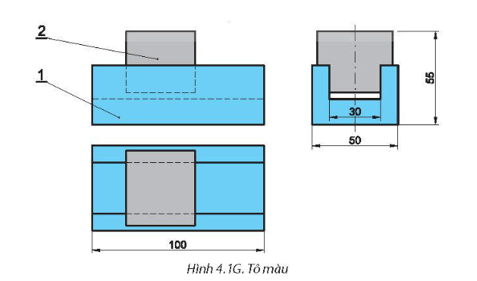

5. Phân tích các chi tiết	Vị trí của các chi tiết. Có thể tô màu khác nhau cho các chi tiết để dễ phân biệt	Tô màu như Hình 4.1G dưới đây.
6. Tổng hợp	Trình tự tháo lắp	- Tháo: 2 – 1 - Lắp: 1 – 2

Câu 4 trang 12 SBT Công nghệ 8: Vẽ 3 hình chiếu vuông góc của các chi tiết 1 và 2 trên bản vẽ lắp bộ bàn trượt (Hình 4.1)

Trả lời:

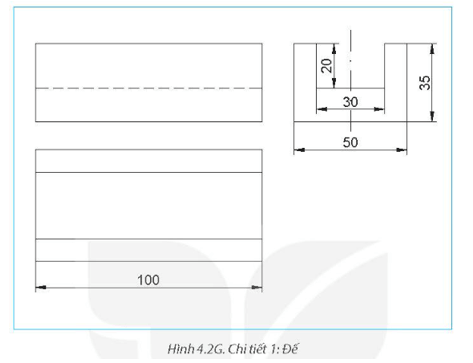

* Chi tiết 1:

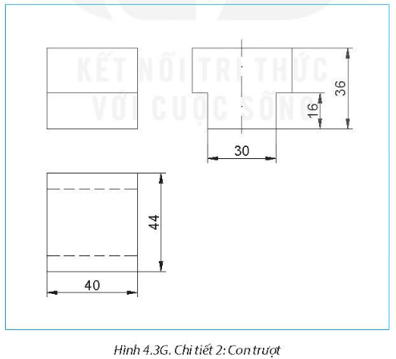

* Chi tiết 2:
