Giải SBT Khoa học tự nhiên 8 Kết nối tri thức bài 22

Giải SBT Khoa học tự nhiên 8 bài 22: Mạch điện đơn giản có đáp án chi tiết cho từng câu hỏi chương trình sách mới. Thông qua đây các em học sinh đối chiếu với lời giải của mình, hoàn thành bài tập hiệu quả.

Bài: Mạch điện đơn giản

Bài 22.1 trang 59 Sách bài tập KHTN 8: Hãy khoanh vào từ "Đúng" hoặc "Sai" để đánh giá các câu dưới đây khi nói về mạch điện, sơ đồ mạch điện.

Lời giải:

1 - Đúng; 2 - Sai; 3 - Sai; 4 - Đúng.

Bài 22.2 trang 59 Sách bài tập KHTN 8: Một mạch điện như thế nào được gọi là mạch kín?

Lời giải:

Một mạch điện gồm nguồn điện, các vật tiêu thụ năng lượng điện được nối với nhau bằng dây dẫn và nối với hai cực của nguồn điện.

Bài 22.3 trang 59 Sách bài tập KHTN 8: Một mạch điện kín với dây dẫn bằng đồng. Hỏi:

a) Các electron tự do trong dây dẫn dịch chuyển theo chiều nào?

b) Chiều dòng điện trong mạch là chiều nào?

Lời giải:

a) Các electron tự do trong dây dẫn dịch chuyển từ cực âm sang cực dương của nguồn điện.

b) Chiều dòng điện trong mạch được quy ước là chiều từ cực dương, qua dây dẫn và các dụng cụ điện sang cực âm của nguồn điện.

Bài 22.4 trang 59 Sách bài tập KHTN 8: Hình 22.1 là sơ đồ mạch điện gồm bóng đèn nối với hai công tắc chuyển mạch. Có thể vận dụng sơ đồ mạch điện này vào vị trí nào trong mạng điện gia đình?

Lời giải:

Hình 22.1 là sơ đồ của mạch điện cho phép ta bật, tắt đèn tại hai chỗ đặt công tắc ở xa nhau.

Sơ đồ này có thể vận dụng để bật, tắt đèn cầu thang.

- Khi xuống cầu thang, bấm chuyển công tắc K1 (đưa công tắc từ vị trí a về vị trí c), đèn sáng;

- Đến vị trí chân cầu thang, chuyển công tắc K2 từ vị trí d về vị trí b, đèn tắt;

- Khi ở vị trí chân cầu thang, muốn đèn sáng thì chuyển công tắc K2 từ vị trí b về vị trí d, đèn sáng;

- Khi lên khỏi cầu thang, muốn tắt đèn thì chuyển công tắc K1 từ vị trí c sang vị trí a.

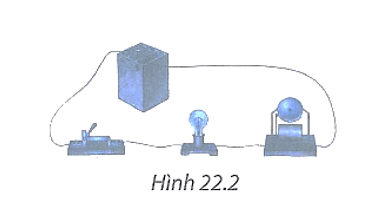

Bài 22.5 trang 59 Sách bài tập KHTN 8: Hình 22.2 mô tả một mạch điện. Mạch điện gồm những bộ phận nào? Chỉ ra đâu là nguồn điện, đâu là vật tiêu thụ năng lượng điện?

Lời giải:

Mạch điện gồm các bộ phận: nguồn điện, công tắc, bóng đèn, chuông điện và dây dẫn nối các vật tiêu thụ năng lượng điện và nối với hai cực nguồn điện. Acquy là nguồn điện; bóng đèn, chuông điện và cả dây dẫn là các vật tiêu thụ năng lượng điện.

Bài 22.6 trang 60 Sách bài tập KHTN 8: Hình 22.3 mô tả các bộ phận của chiếc đèn pin ống. Các bộ phận trên đèn pin được đánh số 1, 2, 3 là những bộ phận gì? Hãy vẽ sơ đồ mạch điện và chỉ ra các bộ phận của mạch điện này.

Lời giải:

- Các bộ phận của đèn pin ống: 1 là nguồn điện, 2 là bóng đèn, 3 là công tắc đèn.

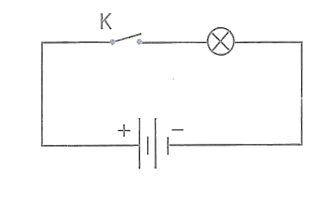

- Sơ đồ mạch điện gồm nguồn điện, dây dẫn, công tắc, bóng đèn (Hình 22.1 G).

- Pin là nguồn điện; bóng đèn pin là vật tiêu thụ điện; công tắc đèn pin là công tắc trên sơ đồ; dây dẫn là vỏ đèn pin.

Bài 22.7 trang 60 Sách bài tập KHTN 8: Chiều dòng điện trong mạch kín quy ước là

A. chiều quay của kim đồng hồ khi nhìn vào sơ đồ mạch điện kín.

B. chiều ngược chiều quay của kim đồng hồ khi nhìn vào sơ đồ mạch điện kín.

C. chiều dịch chuyển có hướng của các điện tích âm trong mạch.

D. chiều từ cực dương của nguồn điện qua dây dẫn và các dụng cụ điện đến cực âm của nguồn điện.

Lời giải:

Đáp án đúng là D

Chiều dòng điện trong mạch kín quy ước là chiều từ cực dương của nguồn điện qua dây dẫn và các dụng cụ điện đến cực âm của nguồn điện.

Bài 22.8 trang 60 Sách bài tập KHTN 8: Ở nhiều xe đạp, người ta lắp một nguồn điện (đinamô) để thắp sáng bóng đèn. Quan sát kĩ ta chỉ thấy có một dây dẫn nối từ đinamô tới bóng đèn. Tại sao đèn vẫn sáng khi đinamô hoạt động? Hãy mô tả sơ đồ của mạch điện từ đinamô tới đèn.

Lời giải:

Đèn vẫn sáng khi đinamô hoạt động vì còn có một dây nối nữa chính là khung xe đạp.

Sơ đồ mạch điện từ đinamô xe đạp tới bóng đèn gồm nguồn điện (đinamô), đoạn dây dẫn thứ nhất là dây nối đinamô với đèn, bóng đèn, đoạn dây nối thứ hai là khung xe đạp.

>>> Bài tiếp theo: Giải SBT Khoa học tự nhiên 8 Kết nối tri thức bài 23

Trên đây là toàn bộ lời giải Giải SBT KHTN lớp 8 bài 22: Mạch điện đơn giản Kết nối tri thức với cuộc sống. Các em học sinh tham khảo thêm KHTN lớp 8 Chân trời sáng tạo và KHTN lớp 8 Cánh Diều. VnDoc liên tục cập nhật lời giải cũng như đáp án sách mới của SGK cũng như SBT các môn cho các bạn cùng tham khảo.
