Lý thuyết Công nghệ 8 Cánh diều bài 1

Tiêu chuẩn trình bày bản vẽ kĩ thuật

1 4

Chúng tôi xin giới thiệu bài Lý thuyết 8 Cánh diều bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật được VnDoc sưu tầm và tổng hợp với lời giải chi tiết, rõ ràng theo khung chương trình sách giáo khoa Công nghệ 8 Cánh diều. Mời các em cùng tham khảo để nắm được nội dung bài học

Bài: Tiêu chuẩn trình bày bản vẽ kĩ thuật

I. Khổ giấy
II. Nét vẽ
III. Tỉ lệ
IV. Ghi kích thước

I. Khổ giấy

- Các khổ giấy dùng để vẽ kĩ thuật bao gồm các khổ từ 10 đến 14.

II. Nét vẽ

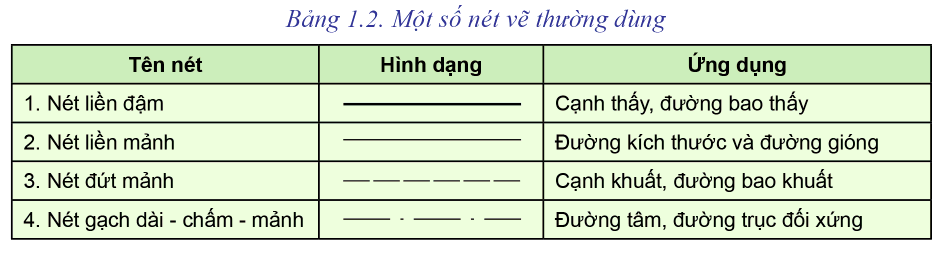

Bảng 1.2 trình bày một số loại nét vẽ cơ bản và ứng dụng các nét vẽ đó theo TCVN 8-24:2002.

- Chiều rộng nét vẽ thường chọn là 0,5 mm với nét đậm và 0,25 mm với nét mảnh.

III. Tỉ lệ

- Tỉ lệ là tỉ số giữa kích thước do được trên hình biểu diễn với kích thước trong ứng do trên vật thể.

- Theo TCVN 7286:2003 quy định các tỉ lệ trên bản vẽ kĩ thuật như sau: Tỉ lệ thu nhỏ 1-2; 1-5, Tỉ lệ nguyên hình 1:1, Tỉ lệ phỏng to 2:1; 5:1.

IV. Ghi kích thước

- Các thành phần kích thước gồm: đường giống, đường kích thước và chữ số kích thước

-Theo TCVN 7583-1:2006 quy định cách ghi kích thước đoạn thẳng và đường tròn, cung tròn như sau:

+ Đối với đoạn thẳng: Đường giống kẻ vuông góc tại hai đầu mút đoạn cần ghi kích thước. Đường kích thước kẻ song song với đoạn cần ghi kích thước, hai đầu mút có mũi tên chạm vào đường giảng và cách đầu mút đường giống một đoạn (khoảng 1,5 mm). Chữ số kích thước là chữ số thể hiện độ lớn thực của vật thể, được đặt ở giữa phía trên đường ghi kích thước và có hướng nghiêng theo hướng của đường kích thước.

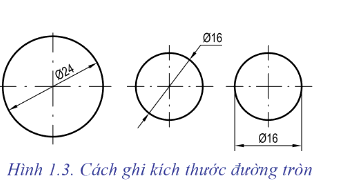

- Đối với đường tròn và cung tròn: Cách ghi kích thước như ở Hình 1.3
