Lý thuyết Công nghệ 8 Cánh diều bài 5

Với nội dung bài Lý thuyết Công nghệ lớp 8 bài 5: Bản vẽ nhà sách Cánh diều hay, chi tiết giúp học sinh nắm vững kiến thức trọng tâm, ôn luyện để học tốt môn Công nghệ 8.

I. Nội dung bản vẽ nhà

1. Nội dung

- Bản vẽ nhà là bản vẽ kỹ thuật được sử dụng trong xây dựng.

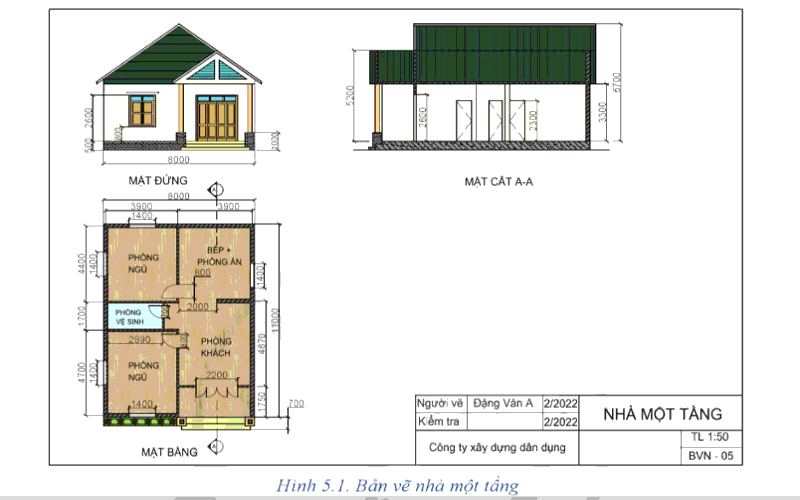

- Bản vẽ nhà đơn giản gồm các hình biểu diễn (mặt dựng, mặt bằng, mặt cắt) và các số liệu xác định kích thước của ngôi nhà (Hình 5.1).

- Các hình biểu diễn trong bản vẽ nhà gồm:

+ Mặt đứng: biểu diễn hình dạng bên ngoài của ngôi nhà khi được hành chiếu vuông góc các mặt ngoài của ngôi nhà lên một phẳng chiếu đứng hoặc một phẳng chiếu cạnh. Mặt đứng thường được đặt ở vị trí hình chiếu đứng trên bản vẽ.

+ Mặt bằng: biểu diễn hình dạng của ngôi nhà khi được cắt bằng một mặt phẳng nằm ngang đi qua. Mặt bằng cho phép xác định vị trí các phòng, kích thước cửa đi, cửa sổ và cách bài trí đồ đạc trong nhà. Mặt bằng thường được đặt ở vị trí hình chiếu bằng trên bản vẽ.

+ Mặt cắt: biểu diễn các bộ phận và kích thước các tầng của ngôi nhà theo chiều dọc hay chiều ngang khi được cắt bằng một mặt phẳng vuông góc với mặt đất. Mặt cắt thường được đặt ở phía bên phải hình chiếu đứng, ở vị trí hình chiếu cạnh trên bản vẽ.

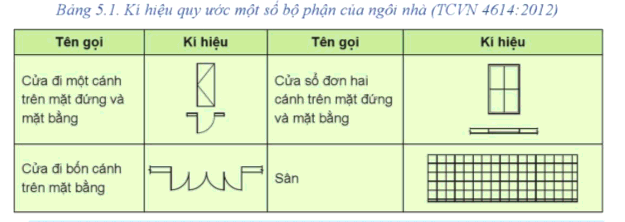

2. Kí hiệu quy ước một số bộ phận của ngôi nhà

II. Đọc bản vẽ nhà

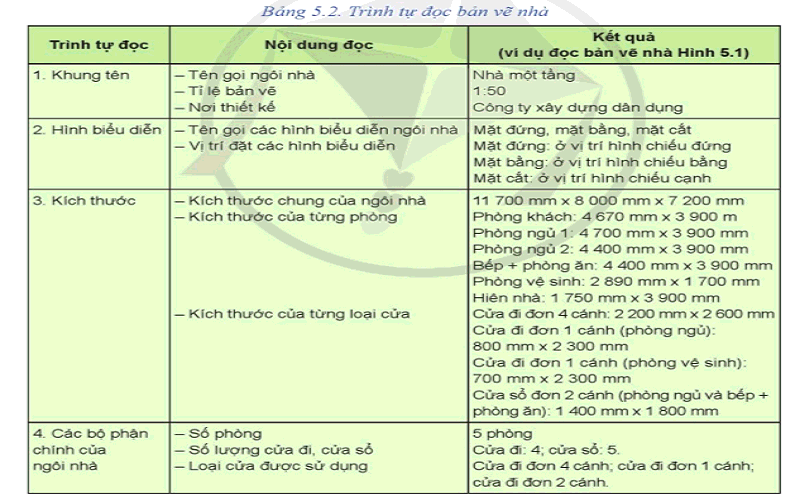

- Trình tự đọc bản vẽ nhà

>>> Bài tiếp theo: Lý thuyết Công nghệ 8 Cánh diều bài 6

Trên đây là toàn bộ nội dung bài Lý thuyết Công nghệ lớp 8 bài 5: Bản vẽ nhà sách Cánh diều. Các em học sinh tham khảo thêm Công nghệ lớp 8 Kết nối tri thứcCông nghệ lớp 8 Chân trời sáng tạo. VnDoc liên tục cập nhật lời giải cũng như đáp án sách mới của SGK cũng như SBT các môn cho các bạn cùng tham khảo.
