I. Nội dung bản vẽ lắp

- Mỗi sản phẩm cơ khí thường được lắp ráp từ nhiều chi tiết với nhau. Quá trình lắp ráp, kiểm tra hay sử dụng sản phẩm đều có thể dựa vào bản vẽ lắp.

- Bản vẽ lắp là tài liệu kỹ thuật nhằm diễn tả hình dạng, kết cấu chung của một sản phẩm và vị trí trong quan, cách thức lập ghép giữa các chi tiết trong sản phẩm.

- Nội dung của bản vẽ lắp gồm:

+ Khung tên: tên sản phẩm, tỉ lệ bản vẽ, tên người thiết kế, nơi thiết kế, v.v...

+ Bảng kê, liệt kê tất cả các chi tiết của sản phẩm, gồm: số thứ tự chi tiết, vị trí, tên gọi, số lượng, vật liệu, v.v...

II. Đọc bản vẽ lắp

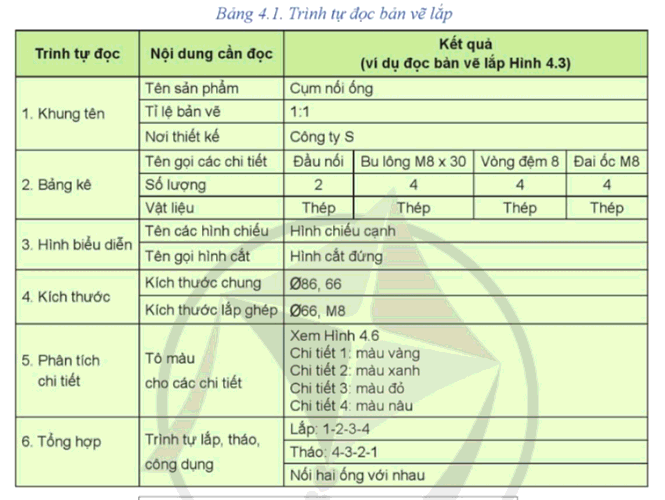

- Đọc bản vẽ lắp là việc đọc các hình biểu diễn và các kích thước để hiểu hình dạng, vị trí, cách thức lắp ghép của sản phẩm. Trình tự đọc bản vẽ lắp được thể hiện trong Bảng 4.1.
