I. Hình chiếu

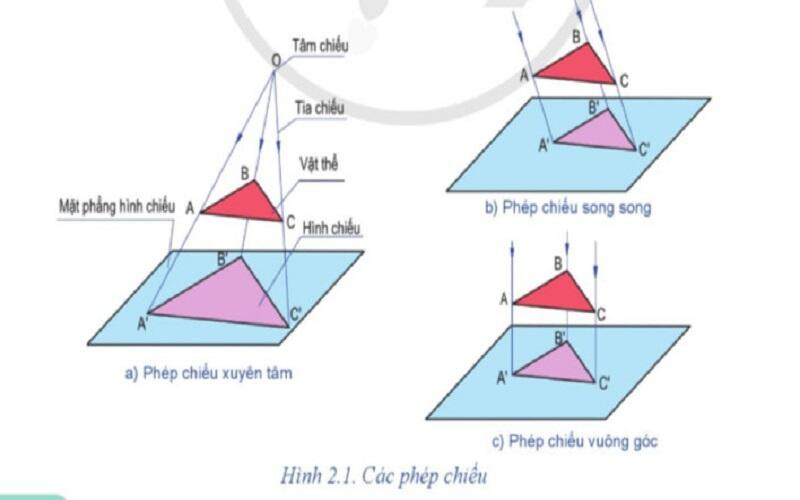

- Vật thể được biểu diễn trên bản vẽ bằng các phép chiếu để tạo ra hình chiếu trên mặt phẳng hình chiếu.

II. Hình chiếu vuông góc

- Vật thể được đặt trong không gian được tạo bởi ba mặt phẳng hình chiếu vuông góc với nhau từng đôi một để xây dựng hình chiếu vuông góc.

- Các hình chiếu

Hình chiếu A: Hình chiếu từ trước (hay hình chiếu đứng)

Hình chiếu B: hình chiếu từ trên (hay hình chiếu bằng)

Hình chiếu C: hình chiếu từ trái (hay hình chiếu cạnh), xây dựng bằng phương pháp chiếu góc thứ nhất.

- Bố trí các hình chiếu

Xoay mặt phẳng hình chiếu bằng một góc 90 độ xuống dưới, mặt phẳng hình chiếu cạnh một góc 90 độ sang phải để trùng với mặt phẳng hình chiếu đứng trên cùng một mặt phẳng (mặt phẳng giấy vẽ)

III. Hình chiếu vuông góc của khối đa diện

- Khối đa diện

+ Khối đa diện là khối hình không gian được bao bởi các mặt là các hành đa giác phẳng.

- Cách vẽ hình chiếu vuông góc của khối đa diện:

+ Chọn tỉ lệ phù hợp với khổ giấy vẽ và về một cạnh làm chuẩn.

+ Vẽ hình chiếu đứng và hình chiếu bằng bằng nét mảnh.

+ Vẽ hình chiếu cạnh bằng cách kẻ đường phụ trợ nghiêng 45° so với phương ngang và căn cứ vào hình dạng mặt bên trái.

+ Vị trí của các hình chiếu trên mặt phẳng giấy vẽ so với hình chiếu A như sau:

Hình chiếu B: được đặt bên dưới, theo phương thẳng đứng với hình chiếu A.

Hình chiếu C: được đặt ở bên phải, theo phương nằm ngang với hình chiếu A.

IV. Hình chiếu vuông góc của khối tròn xoay

- Khối tròn xoay: Tạo ra bằng cách quay một hình phẳng quanh một trục cố định.

- Vẽ hình chiếu vuông góc:

+ Tương tự vẽ hình chiếu vuông góc của khối đa diện.

+ Các khối tròn xoay thường có hai hình chiếu: hình chiếu đứng và hình chiếu bằng hoặc hình chiếu cạnh.
