I. Mạch điện điều khiển

1. Sơ đồ khối mạch điện điều khiển

- Chức năng của mạch điện điều khiển là điều khiển đóng, cắt nguồn và cấp điện cho phụ tải.

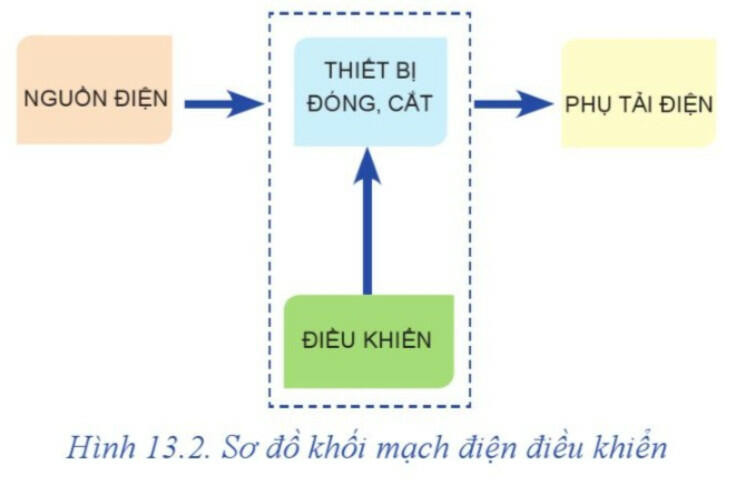

- Sơ đồ khối của mạch điện điều khiển được trình bày ở Hình 13.2, với các thiết bị đóng, cầu đóng, nút bấm cơ khí và điều khiển bằng tay hoặc tự động.

2. Mạch điện điều khiển sử dụng mô đun cảm biến

- Mạch điện điều khiển còn sử dụng mô đun cảm biến gồm cảm biến, mạch điện từ và tiếp điểm đóng, cắt.

- Cảm biến nhận và biến đổi các tín hiệu đầu vào thành tín hiệu điện đầu ra để đưa vào mạch điện tử xử lý.

- Mạch điện từ nhận và xử lý tín hiệu điện đầu ra của cảm biến để điều khiển tiếp điểm đồng, sắt.

- Tiếp điểm đóng, cắt nhận tín hiệu từ mạch điện tử để đóng, cắt nguồn điện cấp cho phụ tải điện, thường sử dụng tiếp điểm của relay điện.

II. Một số mô đun cảm biến trong mạch điện điều khiển

1. Phân loại mô đun cảm biến

+ Theo tín hiệu đầu vào: ánh sáng, nhiệt độ, độ ẩm, hồng ngoại

+ Theo nguyên lí làm việc: quang dẫn, nhiệt điện trở

+ Theo tính năng và ứng dụng: báo cháy, độc hại, chuyển động

2. Một số mô đun cảm biến trong mạch điện điều khiển

- Mô đun cảm biến trong mạch điện điều khiển:

- Các mô đun cảm biến phổ biến: ánh sáng, nhiệt độ, độ ẩm, hồng ngoại.

a) Mô đun cảm biến ánh sáng: sử dụng cảm biến ánh sáng để điều khiển phụ tải điện.

b) Mô đun cảm biến nhiệt độ: sử dụng cảm biến nhiệt độ để điều khiển phụ tải điện.

c) Mô đun cảm biến độ ẩm: sử dụng cảm biến độ ẩm để điều khiển phụ tải điện.

d) Mô đun cảm biến hồng ngoại: sử dụng cảm biến hồng ngoại để điều khiển phụ tải điện.
