Công nghệ 8 Cánh diều bài 1
Chúng tôi xin giới thiệu bài Giải Công nghệ 8 Cánh diều bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật được VnDoc sưu tầm và tổng hợp với lời giải chi tiết, rõ ràng theo khung chương trình sách giáo khoa Công nghệ 8 Cánh diều. Mời các em cùng tham khảo để nắm được nội dung bài học
Bài: Tiêu chuẩn trình bày bản vẽ kĩ thuật
I. Khởi động
Theo em, bản vẽ kĩ thuật cần trình bày như thế nào để sử dụng được ở các nước khác nhau?
Lời giải
Tiêu chuẩn về bản vẽ kĩ thuật quy định các quy tắc thống nhất của mỗi nước phải phù hợp với Tiêu chuẩn Quốc tế.
II. Khổ giấy
Câu hỏi 1: So sánh độ lớn giữa các khổ giấy vẽ.
Lời giải
Kích thước khổ A0 > A1 > A2 > A3 > A4.
Kích thước chiều rộng của khổ trước là kích thước chiều dài khổ sau.
Kích thước chiều dài khổ trước gấp hai lần kích thước chiều rộng khổ sau.
Câu hỏi 2: Cách ghi nhớ kích thước các khổ giấy vẽ.
Lời giải
Kích thước chiều rộng của khổ trước là kích thước chiều dài khổ sau.
Kích thước chiều dài khổ trước gấp hai lần kích thước chiều rộng khổ sau.
Để nhớ kích thước các khổ, chỉ cần nhớ 1 trong các khổ và tính toán các khổ còn lại.
VD: Kích thước khổ A0 là 1 189 x 841 mm
=> Kích thước khổ A1 có chiều rộng là 841 mm; chiều dài là 1 189 : 2 = 594,5 ~ 594 mm.
Vậy kích thước khổ A1 là 841 x 594 mm.
III. Nét vẽ

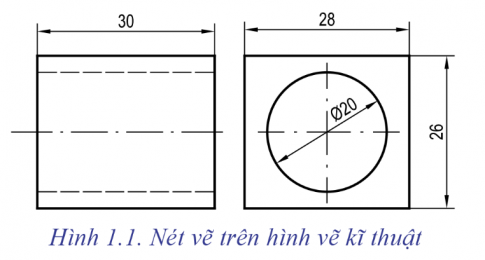

Câu hỏi: Quan sát Hình 1.1 và cho biết: Hình vẽ có những loại nét vẽ nào? Các nét vẽ có cùng chiều rộng không?
Lời giải
Các loại nét vẽ có trong hình
- Nét liền đậm
- Nét liền mảnh
- Nét đứt mảnh
- Nét gạch dài - chấm - mảnh
Các nét vẽ không có cùng chiều rộng vì có nét đậm, nét mảnh.
IV. Tỉ lệ
Câu hỏi 1: Vì sao phải sử dụng tỉ lệ khi lập bản vẽ kĩ thuật?
Lời giải
Phải sử dụng tỉ lệ trên bản vẽ kĩ thuật vì kích thước vật thể thực tế nếu quá lớn hay quá nhỏ sẽ không thể biểu diễn đúng y chang chính xác vào trong bản vẽ.
Câu hỏi 2: So sánh kích thước của bản vẽ và kích thước vật thể nếu bản vẽ sử dụng tỉ lệ 2:1.
Lời giải
Tỉ lệ phóng to 2:1.
Kích thước bản vẽ gấp 2 lần kích thước của vật thể.
V. Ghi kích thước
Câu hỏi 1: Đường kích thước, đường gióng vẽ bằng loại nét gì?
Lời giải
Đường kích thước, đường gióng được vẽ bằng nét liền mảnh.
Câu hỏi 2: Cho biết phía trước chữ số kích thước đường tròn, cung tròn phải có kí hiệu gì?
Lời giải
Phía trước chữ số kích thước đường tròn phải có kí hiệu Ø.
Phía trước chữ số kích thước cung tròn phải có kí hiệu R.
VI. Luyện tập
Câu hỏi 1: Lập và điền thông tin theo bảng gợi ý sau:
| Đường biểu diễn | Hình dạng | Tên nét |
| Cạnh thấy | ? | ? |
| Cạnh khuất | ? | ? |
| Đường tâm, đường trục đối xứng | ? | ? |
| Đường kích thước, đường gióng | ? | ? |
Câu hỏi 2: Vẽ lại Hình 1.1 theo tỉ lệ 2:1 lên khổ giấy A4 và ghi kích thước cho hình vẽ.
Câu hỏi 1: Lập và điền thông tin theo bảng gợi ý sau:
| Đường biểu diễn | Hình dạng | Tên nét |
| Cạnh thấy |  | Nét liền đậm |
| Cạnh khuất |  | Nét đứt mảnh |
| Đường tâm, đường trục đối xứng |  | Nét gạch dài - chấm - mảnh |
| Đường kích thước, đường gióng |  | Nét liền mảnh |
Câu hỏi 2: HS tự vẽ lại Hình 1.1 theo tỉ lệ 2:1 lên khổ giấy A4 và ghi kích thước cho hình vẽ.
VII. Vận dụng

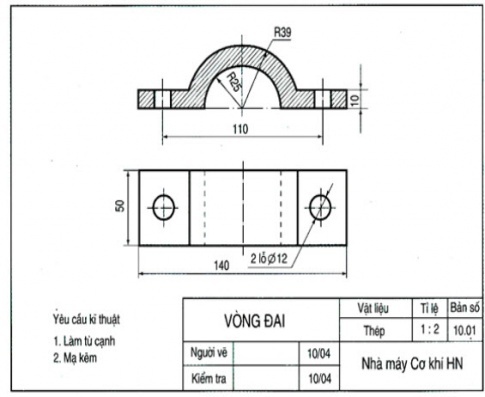

Câu hỏi: Sưu tầm một bản vẽ kĩ thuật và cho biết khổ giấy, tỉ lệ của bản vẽ. Đọc kích thước ghi trên bản vẽ đó.
Lời giải
- Khổ giấy: A4
- Tỉ lệ: 1:2
- 2 lỗ đường kính 12 mm
- Khoảng cách hai lỗ 110 mm
- Bán kính trong 25 mm, bán kính ngoài 39 mm
-------------------------------------
Trên đây, VnDoc đã gửi tới các bạn Giải Công nghệ 8 bài 1: Tiêu chuẩn trình bày bản vẽ kĩ thuật CD.
