II. Sơ đồ cấu trúc chung của mạch điện
Câu hỏi: Nêu tên và chức năng các bộ phận chính của mạch điện.
Lời giải
Cấu trúc chung của mạch điện bao gồm các bộ phận chính:
- Nguồn điện tạo ra điện nhờ chuyển hoá từ các dạng năng lượng khác nhau.
- Bộ phận truyền dẫn dùng để dẫn điện từ nguồn điện tới phụ tải; thiết bị đóng, cắt, điều khiển và bảo vệ dùng để đóng, cắt, điều khiển và bảo vệ mạch khi có sự cố.
- Phụ tải điện sử dụng điện năng để chuyển hóa thành nhiệt năng, cơ năng ...
III. Bộ phận chính của mạch điện
Câu hỏi 1: Kể tên các loại nguồn điện.
Câu hỏi 2: Pin, ắc quy thường được sử dụng cho những đồ dùng điện nào?
Câu hỏi 3: Gia đình em đang sử dụng nguồn điện nào?
Câu hỏi 1: Kể tên các loại nguồn điện: Pin, ắc quy; Pin mặt trời; Máy phát điện.
Câu hỏi 2:
- Pin sử dụng nhiều trong các loại đèn pin, đồng hồ treo tường, điều khiển quạt, điều khiển ti vi, máy tính bỏ túi, ...
- Ắc quy sử dụng nhiều trong xe đạp điện, xe máy, ô tô, ...
Câu hỏi 3: Gia đình em đang sử dụng nguồn điện pin, ắc quy (các đồ dùng như đèn pin, đồng hồ treo tường, điều khiển quạt, điều khiển ti vi, máy tính bỏ túi, ...; đạp điện, xe máy, ô tô, ...) và máy phát điện.
2. Bộ phận truyền dẫn, thiết bị đóng, cắt, điều khiển và bảo vệ
Câu hỏi: Đặc điểm chính của dây dẫn, cáp điện là gì?
Lõi của dây dẫn điện, cáp điện được làm từ các kim loại dẫn điện tốt như đồng hoặc nhôm. Dây dẫn thường có vỏ bọc cách điện bên ngoài.

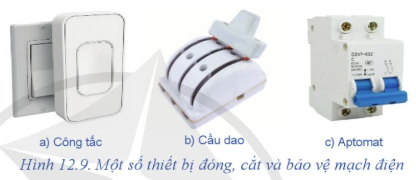

Câu hỏi: Trên Hình 12.9 thiết bị nào có chức năng đóng, cắt? Thiết bị nào có chức năng bảo vệ mạch điện?
Lời giải
a) Công tắc: thiết bị dùng để đóng, cắt.
b) Cầu dao: thiết bị dùng để đóng, cắt.
c) Aptomat: thiết bị dùng để đóng, cắt và bảo vệ mạch điện.
3. Phụ tải điện
Câu hỏi: Hãy nêu một số phụ tải điện trong gia đình và cho biết phụ tải đó thuộc nhóm nào?
- Các phụ tải biến điện năng thành nhiệt năng: Nồi cơm điện, bếp điện, ấm điện, bàn là, ...
- Các phụ tải biến điện năng thành quang năng: Các loại bóng đèn.
- Các phụ tải biến điện năng thành cơ năng: quạt điện, máy bơm nước, xe đạp điện, xe máy điện, ô tô điện, ...
- Phụ tải điện là các thiết bị điện tử trong gia đình: tivi, dàn âm thanh, camera an ninh, ...
IV. Luyện tập

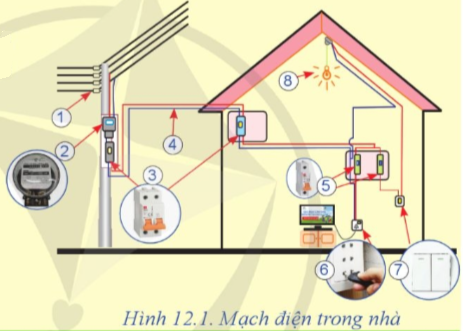

Câu hỏi: Nêu chức năng các bộ phận chính của mạch điện trong Hình 12.1.
Lời giải
1 - Cách điện cho đường dây cao thế.
2 - Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.
3 - Aptomat: đóng, cắt và bảo vệ mạch điện.
4 - Dây dẫn điện: Truyền dẫn điện.
5 - Aptomat: đóng, cắt và bảo vệ mạch điện.
6 - Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.
7 - Công tắc điện: đóng, cắt, điều khiển mạch điện.
V. Vận dụng
Câu hỏi: Mô tả và nêu chức năng các thành phần của mạch điện trong nhà em.
Lời giải
- Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.
- Aptomat: đóng, cắt và bảo vệ mạch điện.
- Dây dẫn điện: Truyền dẫn điện.
- Cầu dao: đóng, cắt, điều khiển mạch điện.
- Cầu chì: bảo vệ mạch điện.
- Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.
- Công tắc điện: đóng, cắt, điều khiển mạch điện.
- Bóng đèn điện: phụ tải điện biến điện năng thành quang năng.
- Bếp điện, nồi cơm điện, bàn là, ..: phụ tải điện biến điện năng thành nhiệt năng.
- Quạt, máy giặt, các loại xe điện...: phụ tải điện biến điện năng thành cơ năng.
- Pin, ắc quy: nguồn điện.
