Công nghệ 8 Cánh diều bài: Ôn tập chủ đề 5

Mục đích của thiết kế kĩ thuật là tạo ra sản phẩm đáp ứng được những yêu cầu sử dụng, đồng thời giúp cho có quá trình lắp ráp, vận hành, bảo dưỡng và sửa chữa sản phẩm. Thiết kế kĩ thuật có vai trò quan trọng trong phát triển sản phẩm và phát triển công nghệ.

Quá trình chế tạo, thi công và lắp ráp sản phẩm cần dựa vào loại bản vẽ kĩ thuật: bản vẽ phác, bản vẽ chi tiết, bản vẽ lắp, ...

Ví dụ minh họa: thiết kế sản phẩm giá đỡ điện thoại.

1. Xác định yêu cầu sản phẩm và lựa chọn giải pháp thiết kế

• Vấn đề cần giải quyết là tạo ra sản phẩm có thể giữ điện thoại cho nhà thiết kế quan sát tư liệu.
• Sản phẩm giá đỡ điện thoại phải đáp ứng yêu cầu giữ được điện thoại khi đặt ngang và dọc, điều chỉnh được góc nhìn và gấp gọn khi không sử dụng.

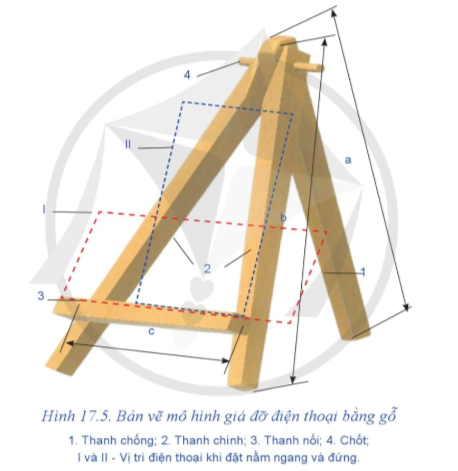

2. Thiết kế sản phẩm

• Chọn vật liệu là gỗ vì dễ gia công, nhẹ và thân thiện với môi trường.
• Kích thước dựa vào kích thước dài và rộng của điện thoại để tính kích thước a, b, c của giá đỡ (dựa vào kích thước chiều dài để tính kích thước a, b; dựa vào kích thước chiều rộng để tính kích thước c).

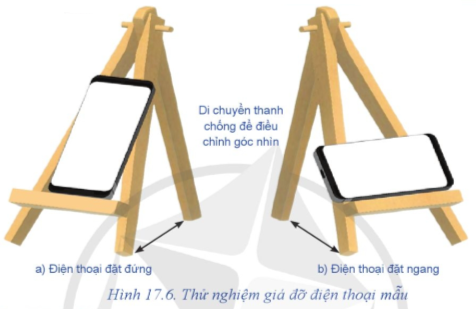

3. Đánh giá và hiệu chỉnh

• Cần đánh giá xem giá đỡ có đáp ứng yêu cầu thiết kế đặt ra không: giá đỡ có đặt ngang, dọc được; khi điều chỉnh góc độ thanh chống khó cố định được.
• Sau kiểm tra cần hiệu chỉnh chốt để thanh chống cố định dễ dàng hơn.

4. Lập hồ sơ kĩ thuật

Hồ sơ kĩ thuật cho giá đỡ điện thoại gồm những thông tin:

• Bản vẽ thiết kế: bản vẽ phác, bản vẽ chi tiết, bản vẽ lắp, ...
• Các thuyết minh liên quan đến sản phẩm.

Câu 2: Hãy kể tên một số ngành nghề liên quan đến thiết kế. Lấy ví dụ minh hoạ về một số sản phẩm thiết kế của ngành nghề đó.

Lời giải
