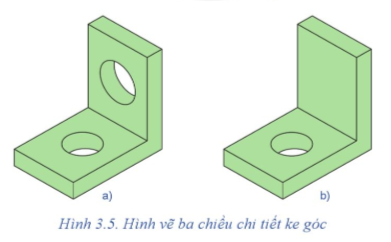

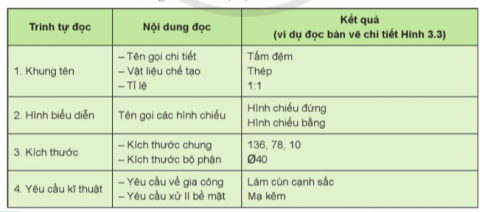

Câu hỏi: Đọc chi tiết ở Hình 3.4 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.5.
Lời giải
- Ke góc
- Tỉ lệ: 1:1
- Vật liệu: Thép
- Kích thước chung: 60 x 40 x 10
- Kích thước bộ phận: Đường kính trong 20 mm
- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm
- Chi tiết tương ứng: b)

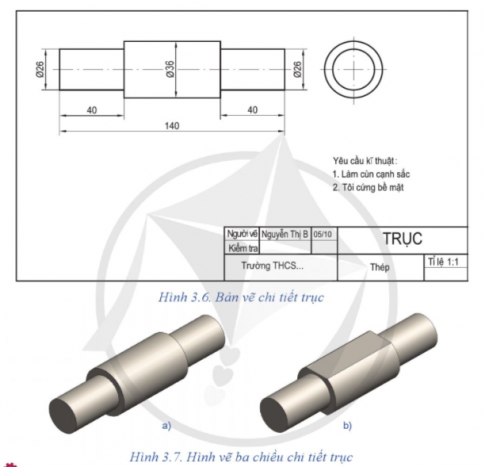

Câu hỏi: Đọc chi tiết ở Hình 3.6 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.7.
Lời giải
- Tên gọi: Trục
- Tỉ lệ: 1:1
- Vật liệu: Thép
- Kích thước chung: chiều dài 140 mm
- Kích thước bộ phận: Đường kính ngoài 36 mm; Đường kính trong 26 mm
- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Tôi cứng bề mặt
- Chi tiết tương ứng: a)
V. Vận dụng
Câu hỏi: Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó.
Lời giải
- Khung tên:
- Tên gọi: Vòng đệm
- Vật liệu: thép.
- Tỉ lệ: 2:1
- Hình biểu diễn: các hình hiếu thể hiện hình dạng của vòng đệm.
- Kích thước:
- Đường kính ngoài 44 mm
- Đường kính trong 22 mm
- Bề dày của vòng đệm 3 mm
- Yêu cầu kĩ thuật:
- Làm tù cạnh
- Mạ kẽm
