Công nghệ 8 Cánh diều bài 5

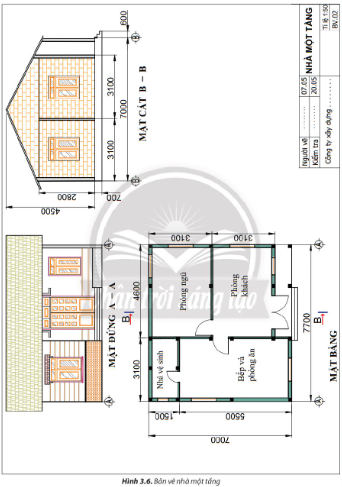

1. Khung tên

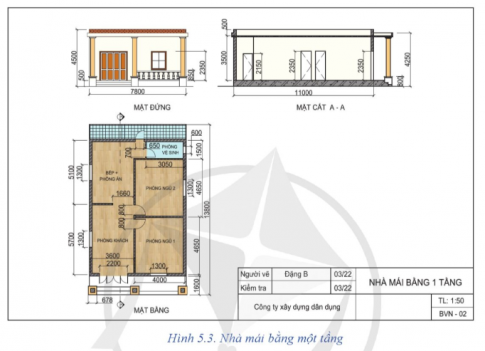

Tên gọi ngôi nhà: Nhà mái bằng 1 tầng.

Tỉ lệ bản vẽ: 1:50

Nơi thiết kế: Công ty xây dựng dân dụng

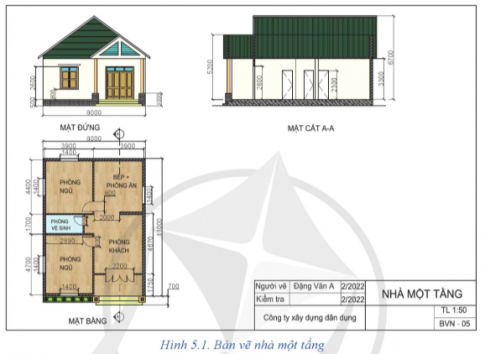

2. Hình biểu diễn

Tên gọi các hình biểu diễn của ngôi nhà: Mặt đứng, mặt bằng, mặt cắt.

Vị trí đặt các hình biểu diễn:

Mặt đứng ở vị trí hình chiếu đứng.

Mặt bằng ở vị trí hình chiếu bằng.

Mặt cắt ở vị trí hình chiếu cạnh.

3. Kích thước

Kích thước chung của ngôi nhà: 13800 x 7800 x 4500

Kích thước của từng phòng:

Phòng khách: 5700 x 3600 mm

Phòng ngủ 1: 4650 x 4000 mm

Phòng ngủ 2: 4650 x 4000 mm

Bếp + phòng ăn: 5100 x 3600 mm

Phòng vệ sinh: 3300 x 1500 mm

Hiên nhà: 7800 x 1600 mm

Sân nhà: 7800 x 1400 mm

Kích thước của từng loại cửa:

Cửa đi đơn 4 cánh: 2200 x 1600 mm

Cửa đi đơn 1 cánh (phòng ngủ): 800 mm

Cửa đi đơn 1 cánh (phòng vệ sinh): 700 x 650 mm

Cửa sổ đi đơn 2 cánh: 1300 mm

Cửa sổ đi đơn 2 cánh (nhà vệ sinh): 600 mm

4. Các bộ phận chính của ngôi nhà

Số phòng: 5 phòng

Số lượng cửa đi, cửa sổ: cửa đi: 5 cái, cửa sổ: 5 cái

Loại cửa được sử dụng: cửa đi đơn 4 cánh, cửa đi đơn 1 cánh, cửa sổ đi đơn 2 cánh.
