Đọc bản vẽ lắp bộ giá đỡ và cho biết nội dung chính của bản vẽ

- Đọc bản vẽ chi tiết và các nội dung chính của bản vẽ chi tiết

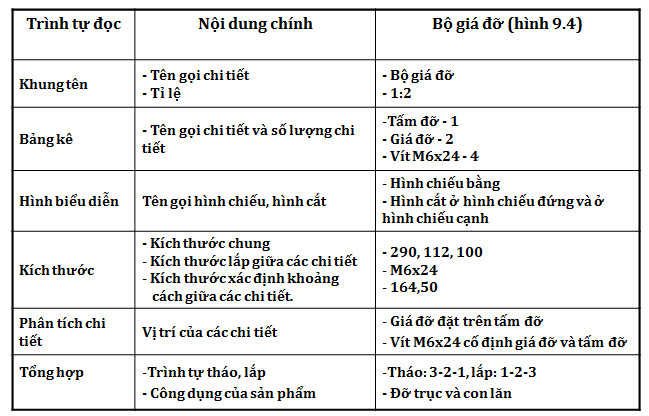

Nội dung chính của bản vẽ lắp:

- Khung tên: Bộ giá đỡ.

- Tỉ lệ 1:2.

- Bảng kê:

+ Tấm đỡ -1.

+ Giá đỡ -2.

+ Vít M6x24 – 4.

- Hình biểu diễn: Hình chiếu bằng, hình cắt ở hình chiếu đứng và ở hình chiếu cạnh.

- Kích thước.

- Phân tích chi tiết: Giá đỡ đặt trên tấm đỡ, Vít M6x24 csoo định giá đỡ và tấm đỡ.

- Trình tự tháo lắp: Tháo 3 - 2 – 1. Lắp 1 – 2 – 3. Đỡ trục và con lăn.
