Giải bài tập SGK Công nghệ lớp 12 bài 23: Mạch điện xoay chiều ba pha

Giải bài tập SGK Công nghệ lớp 12 bài 23: Mạch điện xoay chiều ba pha được VnDoc.com sưu tầm và tổng hợp gửi tới bạn đọc cùng tham khảo. Mời các bạn cùng theo dõi bài viết dưới đây.

Câu 1 trang 94 SGK Công nghệ 12

Nêu các phần tử của mạch điện ba pha và chức năng của chúng.

Giải bài 1 trang 94 công nghệ 12:

Mạch điện ba pha gồm: nguồn điện ba pha, đường dây ba pha và các tải ba pha.

Chức năng:

• Nguồn điện ba pha:
  • Gồm ba cuộn dây quấn A_X, B_Y, C_Z đặt lệch nhau 1200 trên một giá tròn, ở giữa có một nam châm điện như hình 23.1.
  • Mỗi dây quấn là một pha.
• Đường dây ba pha
• Các tải ba pha:
  • Thường: động cơ điện ba pha, lò điện ba pha . . .
  • Tổng trở tải các pha: Z_A, Z_B, Z_C.

Câu 2 trang 94 SGK Công nghệ 12:

Nêu tác dụng của dây trung tính trong mạch điện dây bốn pha,

Giải bài 2 trang 94 công nghệ 12:

• Giữ ổn định điện áp
• Tạo ra hai trị số điện áp khác nhau: điện áp dây và điện áp pha, vì thế thuận tiện cho việc sử dụng đồ dùng điện.

Câu 3 trang 94 SGK Công nghệ 12

Mạch điện ba pha ba dây, điện áp dây 380V tải là ba điện trở R bằng nhau, nối tam giác. Cho biết dòng điện trên đường dây bằng 80A. Vẽ sơ đồ nối dây của mạch điện ba pha trên và xác định trị số dòng điện pha của tải. Tính điện trở R trên mỗi pha của tải.

Giải bài 3 trang 94 công nghệ 12:

I_d = √3 I_p, U_d = U_p = 380V

⇒ I_p = I_d/√3 = 80 : √3 = 41,2 A

⇒ R mỗi pha = U_P / I_P = 380/ 41,2 = 9,22 (Ω)

Câu 4 trang 94 SGK Công nghệ 12

Có hai tải ba pha: Tải thứ nhất là 9 bóng đèn (số liệu của mỗi bóng đèn là p = 100 w, u = 220 V); tải thứ hai là một lò điện trở ba pha (điện trở mỗi pha R = 30 n, u = 380 V). Các tải trên đươc nối vào mạch điện ba pha bốn dây có điện áp 220/380 V.

a) Giải thích 220 V là điện áp gì? 380 V là đièn áp gì>

b) Xác định cách nối dây của mỗi tải thành hình sao hoặc hình tam giác) và giải thích vì sao phải nối như vậy ?

c) Vẽ cách nối dây của mạch điện ba pha trên

d) Tính dòng điện pha và dòng điện dây của mỗi tải.

Giải bài 4 trang 94 công nghệ 12:

a) Điện áp U = 220V gọi là điện áp pha

U = 380 V gọi là điện áp dây

b) Tải thứ nhất nối hình sao có dây trung tính

Tải thứ hai nối hình sao có dây trung tính hoặc nối hình tam giác. Đảm bảo cho điện áp mỗi pha của tải đúng trị số định mức.

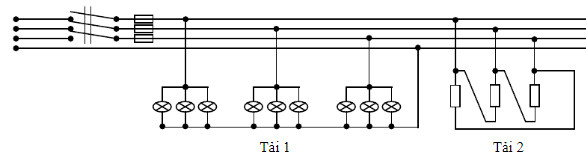

c) Vẽ cách nối dây của mạch điện ba pha trên

d)

Tải số 1:

Do nối hình sao nên:

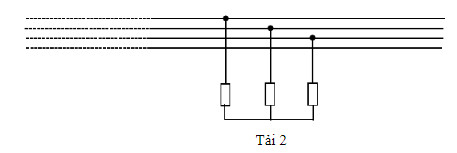

Tải số 2

Do nối tam giác nên: I_p = U_d = 380V

Dòng điện pha của tải:

I_p = U_p / R = 380/30=12,67A

Dòng điện dây:

I_d = √3. I_p = √3.12,67 = 21,9A

Bài tiếp theo: Giải bài tập SGK Công nghệ lớp 12 bài 24: Thực hành: Nối tải ba pha hình sao và hình tam giác

Như vậy là VnDoc đã giúp các bạn biết cách giải bài tập công nghệ lớp 12 bài 23 trang 94. Hi vọng qua bài viết bạn đọc có thể học tập tốt hơn môn Công nghệ lớp 12 nhé.
